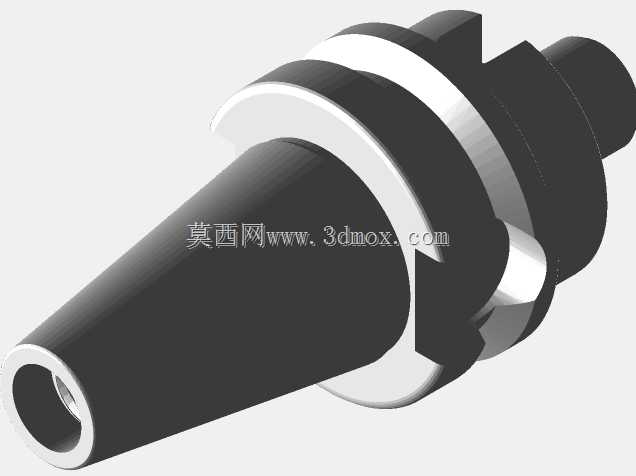

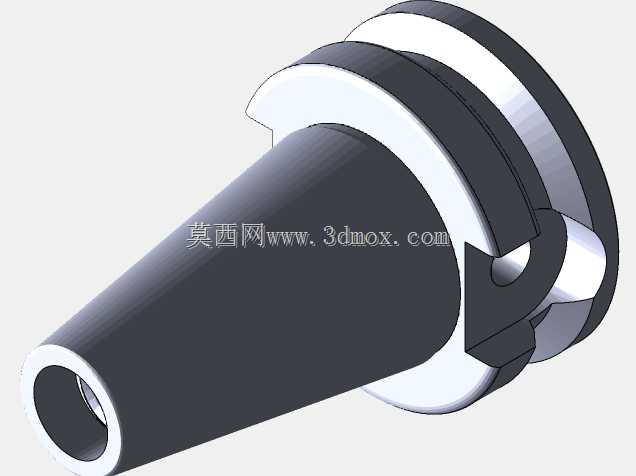

锥柄式机床主轴刀柄连接结构

该结构为数控加工设备中用于连接机床主轴与切削刀具的核心装夹部件，广泛应用于立式加工中心、数控铣床、镗床等金属切削加工场景，承担着传递主轴扭矩、保证刀具回转精度、缓冲切削振动的关键作用，是机加工环节中直接影响加工精度与刀具寿命的重要功能部件。在实际生产场景中，这类锥柄连接结构需要适配不同规格的铣刀、钻头、镗刀等切削刀具，通过锥面的紧密贴合实现与主轴的高精度定位，配合端部的拉钉结构完成主轴内部拉爪的锁紧固定，确保高速切削过程中刀具不会出现松动、偏摆的问题。从功能特性来看，该结构采用标准锥度的柄身设计，锥面经过精密磨削处理，能够保证与主轴锥孔的接触面积达到90%以上，有效降低高速回转时的动不平衡量；柄身设置的多道环形台阶一方面用于安装密封件，阻挡切削液、金属切屑进入主轴锥孔内部，另一方面可作为轴向定位的基准面，保证刀具装夹的轴向尺寸一致性；前端的圆柱输出端用于安装刀具夹头，通过侧面的锁紧结构传递切削扭矩，可适配不同夹持直径的刀具，满足粗加工、半精加工、精加工等不同工序的加工需求。设计过程中，首先需要根据对应机床的主轴接口标准确定锥柄的锥度参数与整体长度，保证装夹后刀具的悬伸长度处于合理区间，避免悬伸过长导致切削刚性不足引发振刀问题；其次需要校核柄身各段的直径尺寸，确保结构强度能够承受大切深工况下的切削扭矩与径向切削力，避免出现柄身断裂的失效风险；同时需要考虑安装边界的适配性，柄身最大外径需要小于主轴端面的安装孔径，拉钉的安装螺纹规格需要匹配主轴拉爪的锁紧尺寸，台阶处的退刀槽设计需要避免应力集中，提升部件的疲劳使用寿命。外形上整体采用阶梯轴式的回转体结构，锥柄段从端部向法兰方向逐渐增粗，法兰段设置有驱动槽用于传递主轴扭矩，整体结构紧凑，装夹操作便捷，能够在频繁换刀的加工场景中保持稳定的装夹精度，适配高速、大进给的切削加工工况，为各类金属零件的精密加工提供可靠的刀具装夹支撑。
