四旋翼碳纤维无人机机架主板结构设计

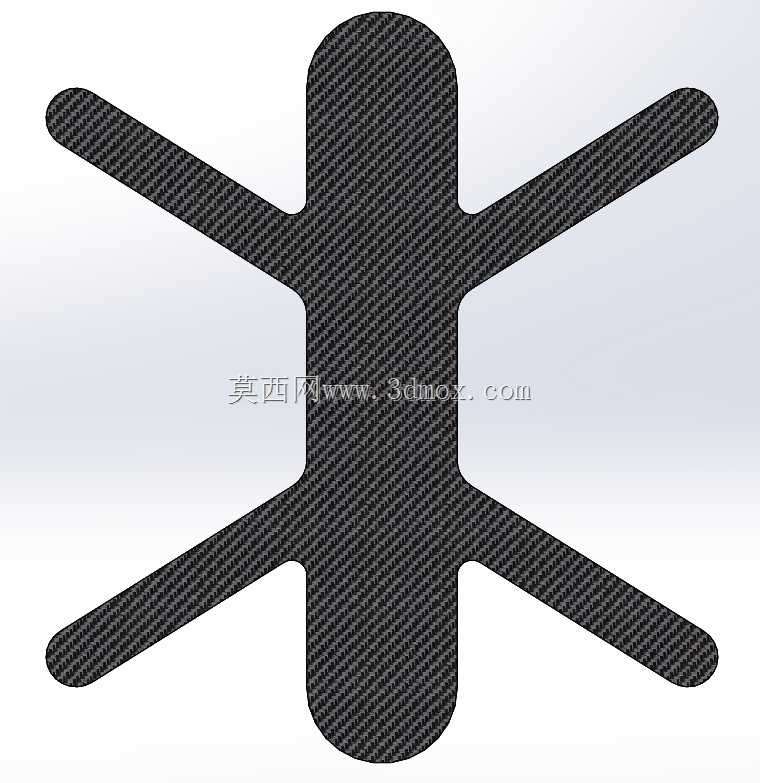

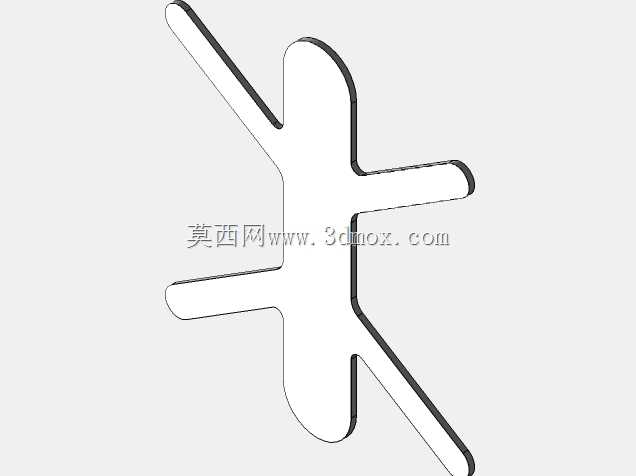

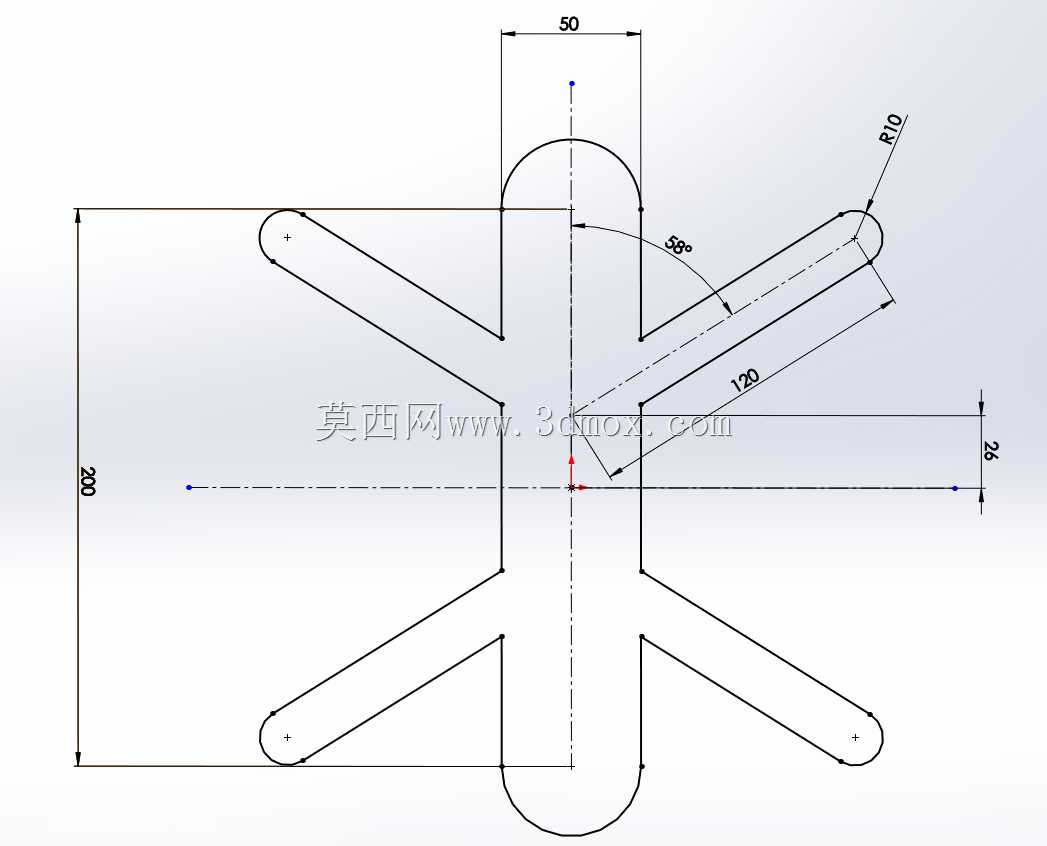

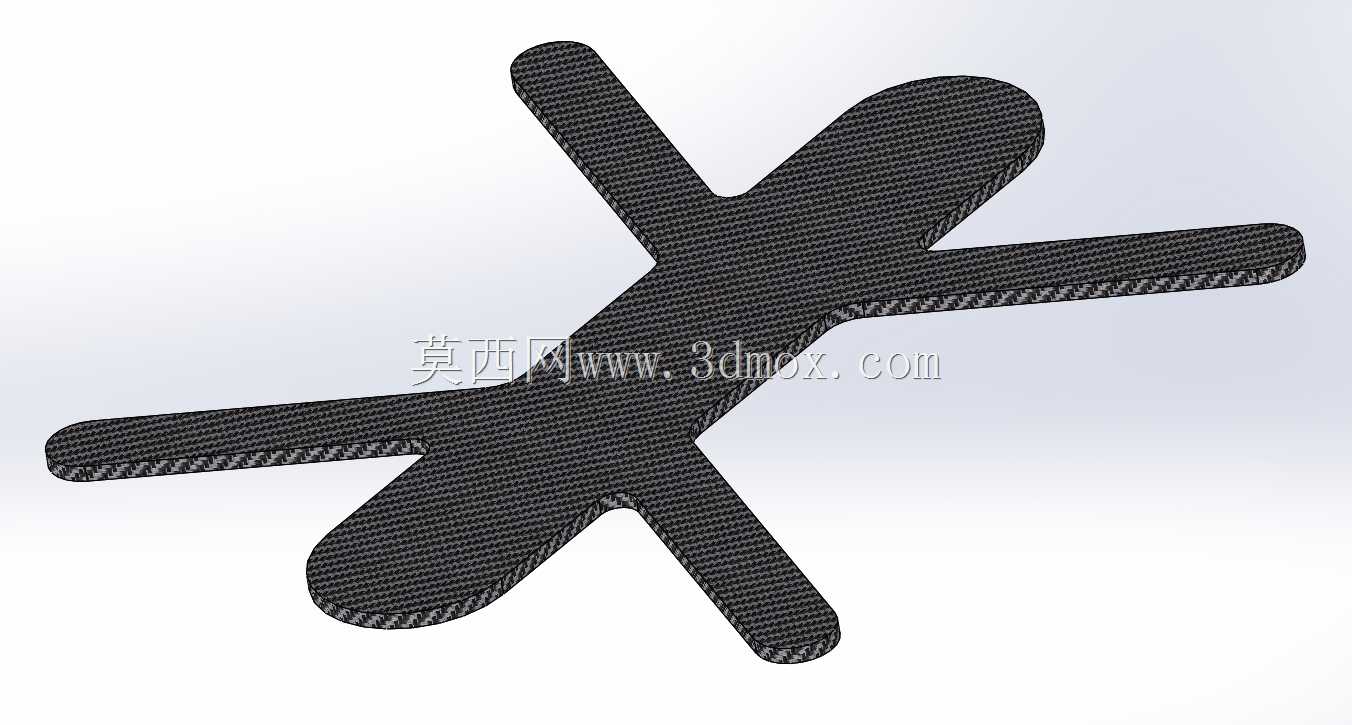

这款四旋翼无人机机架主板是小型多旋翼飞行平台的核心承载结构件，主要面向消费级航拍、轻量级行业巡检类无人机的装机使用场景，承担着连接四个机臂、固定飞控主板、电调、电池挂载座以及核心航电部件的关键作用，是整机组装过程中决定飞行稳定性与结构可靠性的基础部件。在实际飞行作业中，该主板需要承受电机运转带来的持续振动、飞行姿态快速切换时的交变载荷，以及起降过程中的瞬时冲击，因此结构设计阶段重点围绕轻量化与高刚性的平衡展开。设计上采用一体化对称式布局，六个延伸臂分别对应四旋翼的动力臂与辅助支撑位，整体轮廓完全匹配四旋翼无人机的动力分布逻辑，能够让四个电机的拉力轴线均匀分布在机身重心四周，避免出现结构偏载导致的飞行姿态偏移问题。主板整体厚度设定为4mm，这个厚度尺寸经过力学仿真验证，既能够保证在常规飞行载荷下不会出现结构形变，又能最大限度压缩结构件的自重占比，提升无人机的有效载荷空间与续航表现。材料选用碳纤维复合板材，充分利用碳纤维材料比强度高、抗振阻尼特性好的优势，能够有效过滤电机高速运转产生的高频振动，降低振动传递到飞控陀螺仪的量级，提升飞行姿态解算的精度，同时碳纤维材料的抗疲劳特性优异，能够承受长时间反复起降的载荷冲击，延长机架的整体使用寿命。设计过程中草图已完成全约束定义，所有安装孔位、臂端连接位的尺寸都可以根据实际装机的动力套装参数进行等比例排列调整，能够适配不同轴距的四旋翼装机需求，安装边界预留了通用的飞控、电调安装孔距，兼容主流的小型飞控硬件安装标准，用户在装机时不需要额外进行打孔修改，直接对位安装即可完成核心结构的组装。结构边缘做了圆弧过渡处理，既能够避免尖锐边角在组装过程中划伤操作人员，也能减少飞行过程中的结构应力集中点，降低结构断裂的风险，整体板面平整，能够保证航电部件安装时的贴合度，避免出现安装翘曲导致的部件接触不良问题。
