适配小型3D打印设备的驱动轮结构设计

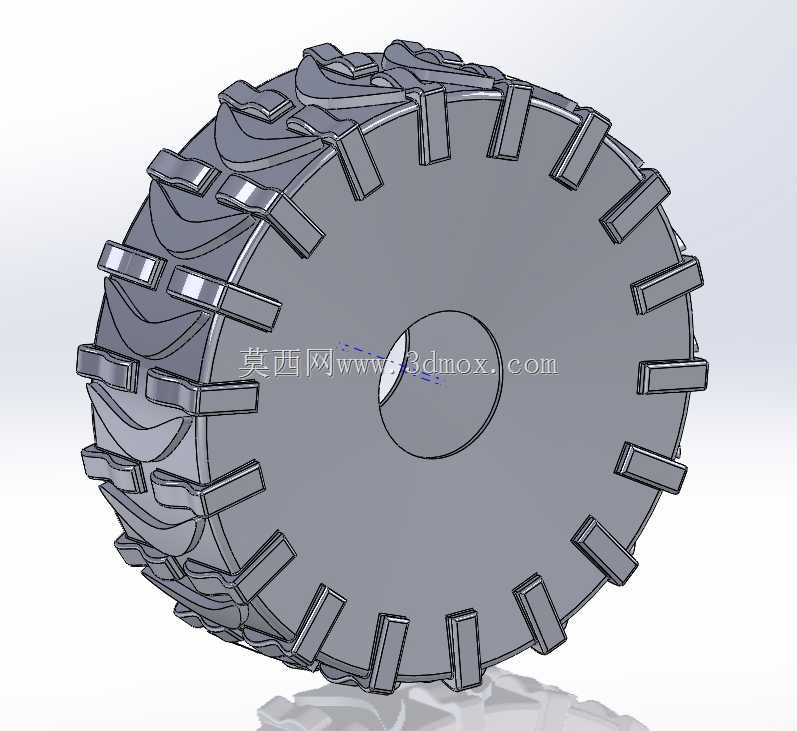

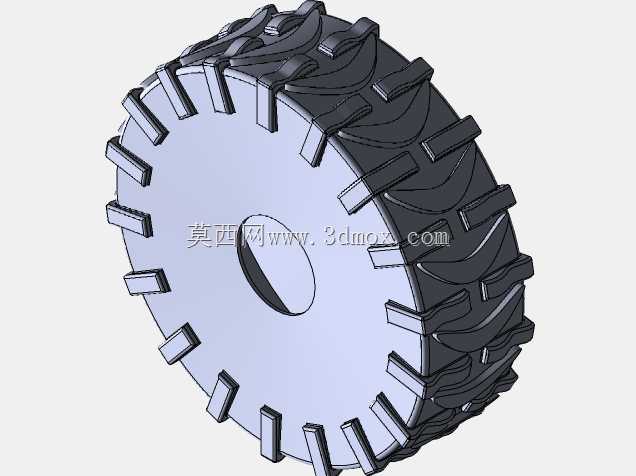

这款轮体结构主要面向桌面级小型3D打印驱动设备、小型玩具移动载具等轻量化应用场景，针对低负载、小尺寸移动机构的行走需求做了针对性设计，能够满足普通小型移动装置的基础行走驱动功能，适配多数入门级小型移动平台的轮系搭配需求。从实际用途来看，该轮体不具备重载承载能力，无法应用在需要承载大重量载荷的工业移动设备、运输载具上，仅适用于驱动自重较轻的小型3D打印类移动装置、桌面级玩具小车、教学演示类小型移动机构，在平整硬质的室内桌面、试验台面上能够实现稳定的行走动作，为小型移动装置提供可靠的行进摩擦力与传动支撑。在功能特性设计上，轮体外周采用了交错分布的块状胎纹结构，胎块之间预留了足够的排屑间隙，能够在行走过程中减少接触面细小杂物对轮体抓附力的影响，提升轮体与光滑接触面之间的摩擦系数，避免小型驱动装置出现行走打滑、动力空转的问题；轮体侧边均匀分布的凸起加强筋结构，既能够提升轮体整体的结构刚性，减少3D打印成型后轮体受侧向力出现的形变问题，也能在轮体发生侧滑时提供一定的侧向摩擦力，提升小型装置行走过程中的方向稳定性。设计思路上，这款轮体采用了一体化结构设计，无需额外组装胎面与轮毂部件，能够直接通过普通FDM3D打印设备一体成型，降低了小型轮体的制作门槛；轮体中心的安装孔采用了可调整的设计逻辑，使用者可以根据自身搭配的驱动轴尺寸、安装固定方式调整中心孔的直径与键槽结构，无需重新设计整个轮体，就能适配不同规格的微型驱动电机输出轴，大幅提升了轮体的适配灵活性。在外形尺寸与安装边界方面，该轮体的整体直径为80mm，轮体轴向宽度为26mm，安装时需要预留直径不小于82mm的径向转动空间，轴向安装空间需要预留至少28mm的宽度，避免轮体转动过程中与周边的机架、线路等部件发生剐蹭干涉；中心安装区域的平面结构能够与轮毂固定件、驱动轴端挡片紧密贴合，保证动力传递过程中轮体不会出现轴向窜动，适配的驱动轴直径范围在3mm到10mm之间，能够覆盖绝大多数小型微型驱动电机的输出轴尺寸，使用者只需要根据实际轴径修改中心孔参数即可完成适配，无需调整轮体的外周胎纹、侧边加强筋等已经经过验证的结构部分，大幅缩短了小型移动装置轮系部分的设计调整周期。
