1.15米翼展YAK50像真机轻木骨架结构

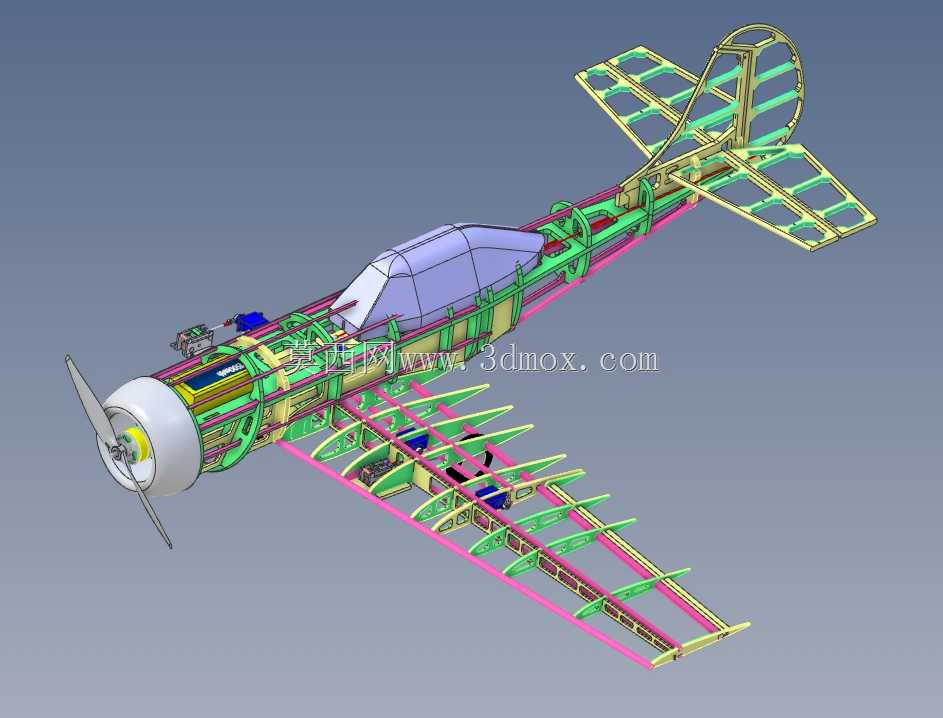

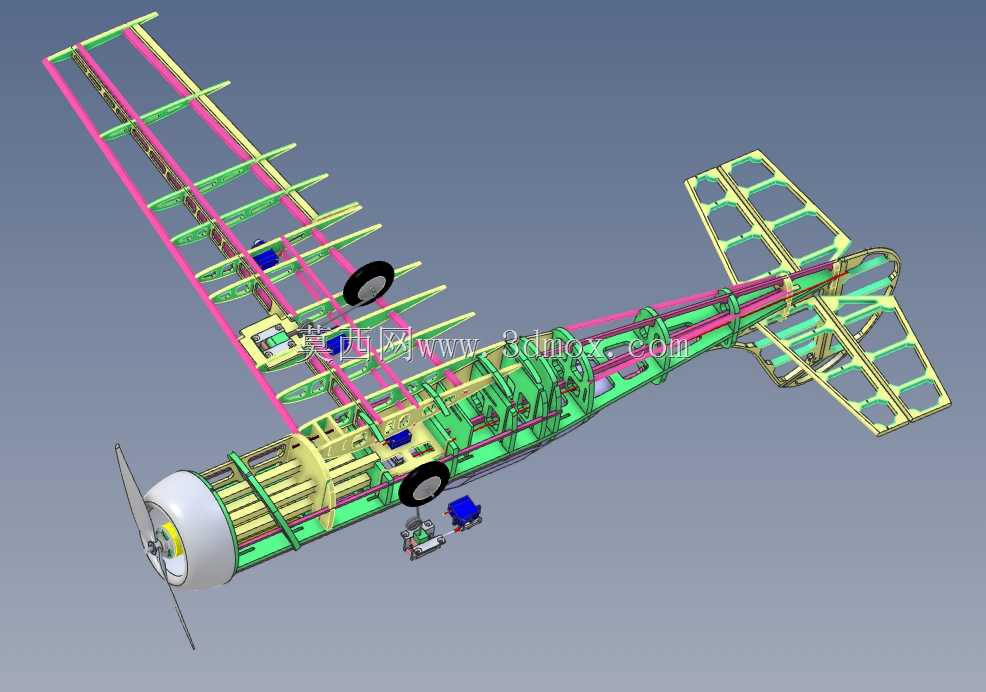

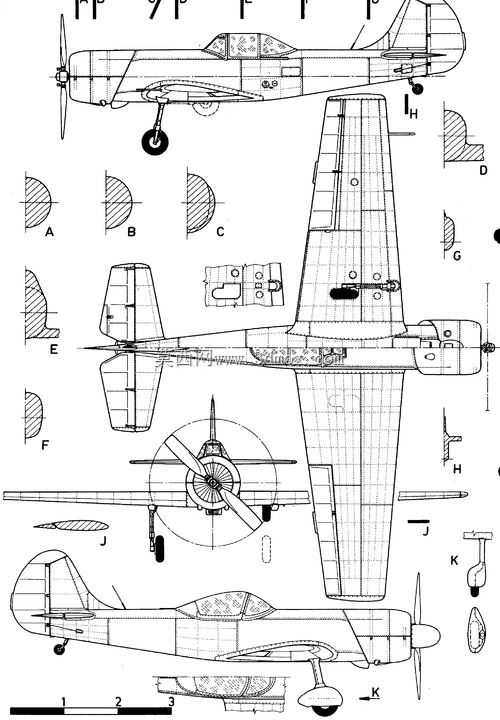

该结构为固定翼像真航模的整机承载骨架，核心应用于航空模型运动领域的遥控特技飞行场景，可适配户外开阔场地的特技飞行动作需求，兼顾像真外观还原与飞行力学性能，既能够作为航模爱好者手工组装套材的设计参考，也可用于航模教学中的结构原理演示，帮助学习者理解轻木固定翼飞机的受力传递逻辑与气动布局设计逻辑。整套骨架以1.15米翼展为核心尺寸边界，机身、机翼、尾翼的安装接口均做了对位设计，机翼与机身采用插接式配合结构，预留了动力设备、舵机、电池、接收机的安装舱位，各部件的安装边界清晰，可适配规格匹配的无刷动力系统与9g规格舵机，无需额外对骨架进行大规模切削修改即可完成装机。设计过程中优先兼顾结构强度与飞行重量控制，机身主体采用纵梁加隔框的传统轻木构架形式，机翼以翼肋为主承力结构，前缘与后缘设置连续加强条，尾翼采用镂空构架形式降低尾部重量以优化整机重心配平，受力集中的动力安装座、机翼插接位、起落架安装位均做了局部加强设计，避免特技飞行过程中出现结构断裂失效。材料选用上以6mm厚德普龙板材、轻木、航空层板、松木木条为核心基材，不同受力区域匹配对应材质：大尺寸平面翼肋、机身隔框采用德普龙板材裁切保证成型精度与轻量化，主承力纵梁、翼梁采用松木木条提升抗弯性能，受力集中的安装座采用航空层板提升抗冲击能力，非承力的填充翼肋采用轻木降低整机重量。气动外形完全还原YAK50特技飞机的轮廓比例，机翼采用对称翼型适配正反向特技动作需求，尾翼力矩配比经过优化，能够保证特技飞行过程中的操纵响应灵敏度，机身座舱区域的骨架轮廓完全匹配真机的座舱盖外形，蒙皮完成后可实现较高的像真度。整套骨架的杆件排布均做了减重优化，非受力区域尽可能做镂空处理，在保证结构刚度满足特技飞行载荷要求的前提下，最大限度降低整机空重，提升飞行时的推重比与机动性能，各舵面的铰接位预留了安装间隙，可保证舵面偏转行程满足特技动作的操纵需求，起落架安装位的结构强度可满足常规草地、硬化跑道起降的冲击载荷要求。
