2.7米翼展油动固定翼航模骨架结构设计

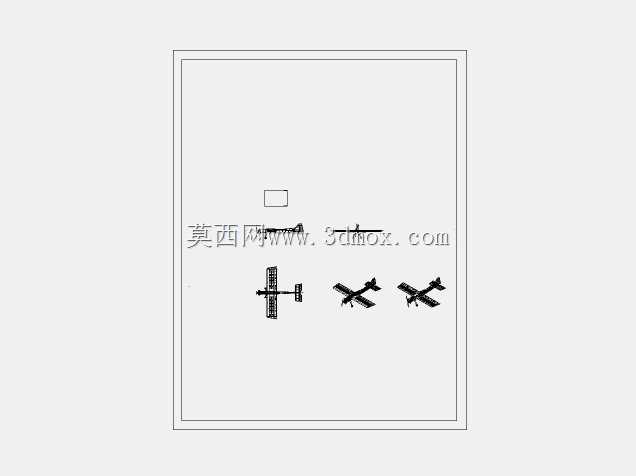

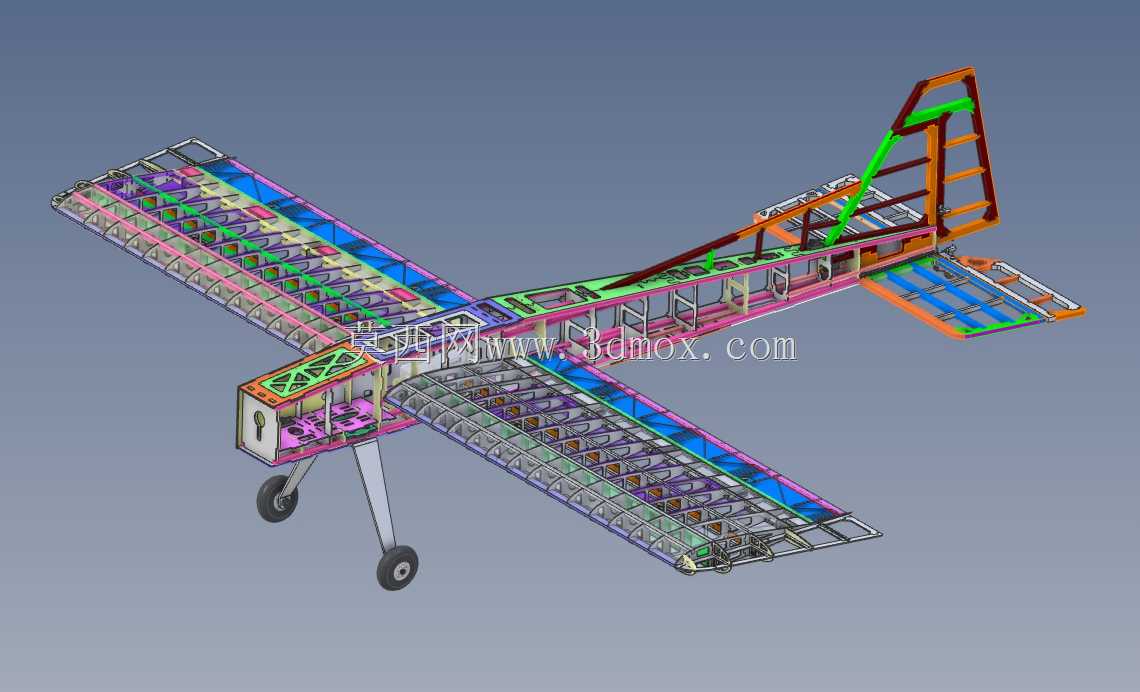

该模型为适配112cc排量汽油动力的上单翼固定翼航模全机骨架结构，主要应用于户外大载重航模飞行、航模赛事竞技、航空科普教学实训等场景，可搭载航拍设备、作业载荷完成长航时飞行任务，也可作为航模爱好者自制大尺寸油动固定翼的结构参考蓝本，适配普通通航类航模的飞行操控需求，兼顾低速稳定性与一定的机动飞行能力。整体翼展达到2.7m，机身采用常规前三点起落架布局，前起落架设置于机头下方发动机舱后侧，两个主起落架安装于机翼下方机身承力框位置，起落架安装边界预留了轮组、减震结构的装配空间，可适配标准航模橡胶轮与转向舵机联动结构。设计过程中采用桁架式骨架承力思路，机翼部分沿翼展方向排布多组翼肋，配合前后翼梁形成承力主体，翼肋上预留了蒙皮贴合定位槽、舵机安装位、连杆走线通道，机翼分段处设计了快拆对接结构，可满足外场快速拆装运输的需求，机翼后缘预留了副翼舵面的铰接安装边界，可适配常规合页式舵面连接结构。机身部分从机头发动机安装位开始，沿纵向排布多组隔框，配合长桁形成筒状承力结构，机头位置预留了发动机安装座、油箱舱、点火设备舱的安装空间，设备舱区域预留了接收机、电池、舵机的固定位，机身中段对应机翼安装位置设计了加强承力框，可传递机翼升力与飞行过程中的气动载荷，尾翼部分采用常规尾翼布局，垂直尾翼与水平尾翼均采用骨架加蒙皮的结构形式，预留了方向舵、升降舵的舵机安装与连杆传动空间。全机骨架结构在保证结构强度满足大排量油动飞机飞行载荷要求的前提下，尽可能优化结构重量，各承力位置的杆件、框板厚度根据受力大小做差异化设计，非承力区域开设减重孔，兼顾结构刚度与轻量化要求，所有骨架拼接位置均预留了胶合搭接余量，可适配航模常用的胶合装配工艺，外轮廓曲面严格按照选定翼型与机身修型曲线生成，蒙皮铺设后可保证气动外形的顺滑度，降低飞行过程中的空气阻力。
