凸缘式刚性法兰联轴器结构设计

法兰联轴器是工业传动系统中应用极为广泛的刚性轴间连接部件，主要用于两根同轴线布置传动轴的刚性固连，可在无轴向、径向、角向补偿需求的传动场景中实现稳定扭矩传递，常见于冶金输送线、矿山破碎设备、中小型水泵机组、普通机床主轴传动、工业风机驱动端等对传动同轴度要求较高的工况场景，能够在中低速、重载平稳传动的工况下长期可靠运行，不具备缓冲吸振与偏移补偿能力，因此对安装时的两轴对中精度有明确要求。

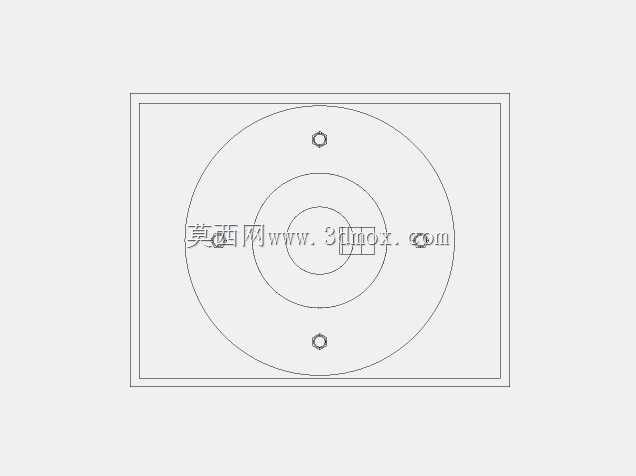

该款联轴器采用典型的凸缘对合结构设计，两个带毂的法兰盘分别通过键连接与两侧待接传动轴实现周向固定，法兰毂部与轴的配合段设置合理的配合公差，保证轴与毂的同轴度与传力可靠性，两个法兰盘的对接端面采用止口定位结构，也就是一个法兰端的凸台与另一个法兰端的凹槽精准嵌合，从结构上保证两轴安装后的同轴度，避免安装错位带来的附加径向载荷。法兰盘沿圆周方向均匀布置受拉螺栓，通过螺栓预紧力让两个法兰端面紧密贴合，依靠端面摩擦力与螺栓受剪的复合作用传递工作扭矩，螺栓的数量、公称直径与分布圆直径根据额定传递扭矩匹配设计，保证在额定载荷下螺栓不会发生剪切失效或连接松动。

从安装边界来看，该联轴器的整体径向尺寸由法兰盘外径决定，设计时充分考虑传动系统的径向安装空间，避免与周边护罩、机架部件发生干涉；轴向总长度由两侧法兰毂的长度、法兰盘厚度加和确定，毂部长度根据轴径匹配，保证足够的键连接接触长度，避免键连接出现压溃失效；两端轴孔可根据适配的传动轴直径设计对应尺寸，键槽尺寸符合通用传动件的配合标准，可直接与同规格的标准传动轴装配。设计过程中对法兰盘的厚度、毂部过渡圆角做了应力优化，在螺栓孔位置设置合理的边距，避免应力集中导致的法兰盘开裂，整体结构简单紧凑，没有冗余的活动部件，日常维护仅需定期检查螺栓预紧力即可，加工制造难度低，成本可控，适合大批量配套应用在各类定轴线平稳传动的工业设备中，能够有效保证轴系传动的刚性与扭矩传递效率，减少传动过程中的功率损耗。
