JF-17雷霆战斗机高精度三维结构设计

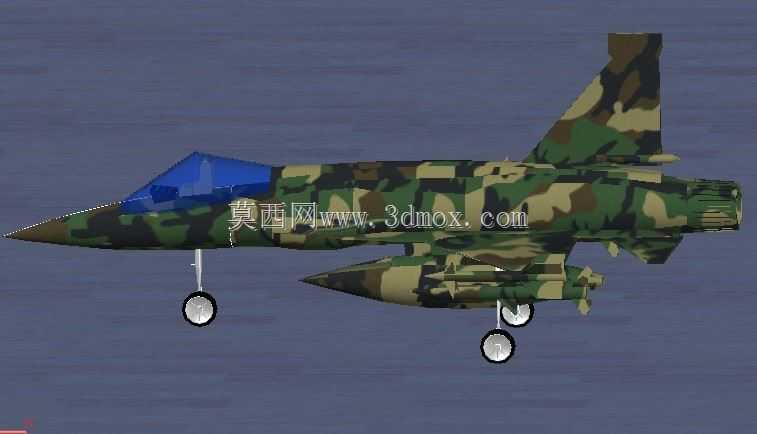

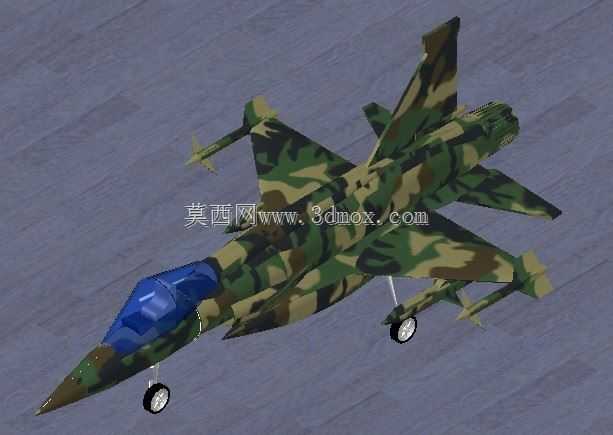

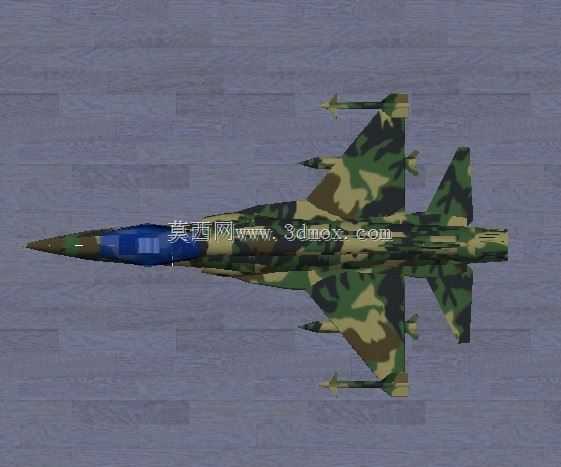

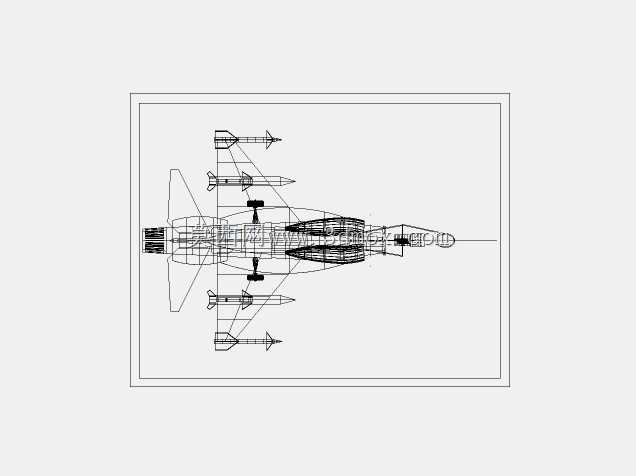

本次呈现的JF-17雷霆战机三维设计成果，围绕轻型多用途战斗机的实际作战与训练场景需求展开，可覆盖航空装备教学演示、作战仿真推演、航展展示模型制作、航空科普教具开发等多个应用场景，能够为相关领域的结构认知、方案论证提供直观的三维参照。从实际用途来看，该机型定位为单发单座轻型多用途战机，可承担制空作战、对地对海精确打击、近距空中支援、战术侦察等多样化任务，适配中小国家空军的日常防空、边境巡逻以及低强度冲突作战需求，同时也可作为高级教练机的配套参照机型，用于飞行员的机型认知训练与战术动作模拟。在产品功能特性层面，该三维设计完整还原了真机的核心功能结构：机身采用翼身融合气动布局，搭配边条翼设计提升大迎角飞行状态下的升力表现，单垂尾配合全动平尾保障高速飞行与机动状态下的操纵稳定性；可收放式前三点起落架结构完整还原了减震支柱、机轮、收放作动连接结构，能够直观展示起降阶段的结构运动逻辑；机翼下的外挂点结构完整呈现，可匹配副油箱、空空导弹、对地精确制导武器等不同挂载方案，清晰展示不同任务构型下的载荷分布状态；整体式水泡形座舱盖、机头雷达罩、机身尾部的发动机舱段结构均做了精细化还原，能够清晰区分不同功能舱段的边界与结构衔接逻辑。在设计思路上，整个模型遵循真实战机的总体设计逻辑，从气动外形的曲面顺滑度到内部结构的层级划分均参考实机参数搭建：首先围绕整机的气动效率要求构建机身曲面，保证机头棱线、机翼边条、尾翼切角等关键气动特征的准确性，避免曲面断层影响气动仿真的参考价值；其次按照功能分区划分机身结构段，从机头雷达舱、座舱段、机身主油箱舱、发动机舱到尾段结构依次搭建，清晰呈现各段的结构连接关系；起落架与外挂武器部分采用独立模块化设计，可根据不同展示需求调整收放状态与挂载配置，适配不同场景的展示需求。在外形尺寸与安装边界层面，模型严格参照真机的尺寸比例搭建，整机长度、翼展、机高比例完全符合实机参数，机翼后掠角、垂尾后掠角、水平尾翼的安装角均与实机保持一致；起落架收放路径的预留空间、座舱盖的开启活动边界、各操纵面的偏转活动范围均做了合理的结构预留，能够直观展示各活动部件的运动边界，避免出现结构干涉问题；机身表面的检修口盖、天线、减速板等细节结构均按照实机位置布置，既保证了外形的还原度，也能为相关结构的教学讲解提供清晰的参照。
