带凹凸点阵结构的制冰机用杯状构件

该杯状构件是商用及小型家用制冰设备内的核心接触式制冰功能部件，主要应用于台式快速制冰机、嵌入式吧台制冰模块、小型冷饮店自助制冰设备等场景，直接承担容载待冻水体、与制冷回路换热完成结冰成型、辅助脱冰的核心作用，是直接决定制冰效率、成冰完整性与冰块脱模顺畅度的关键接触部件。

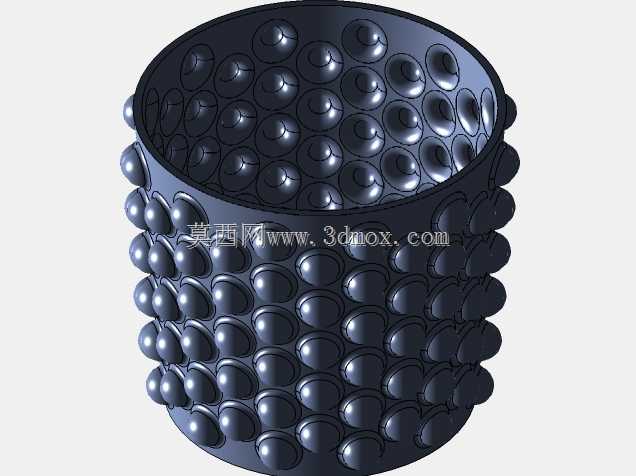

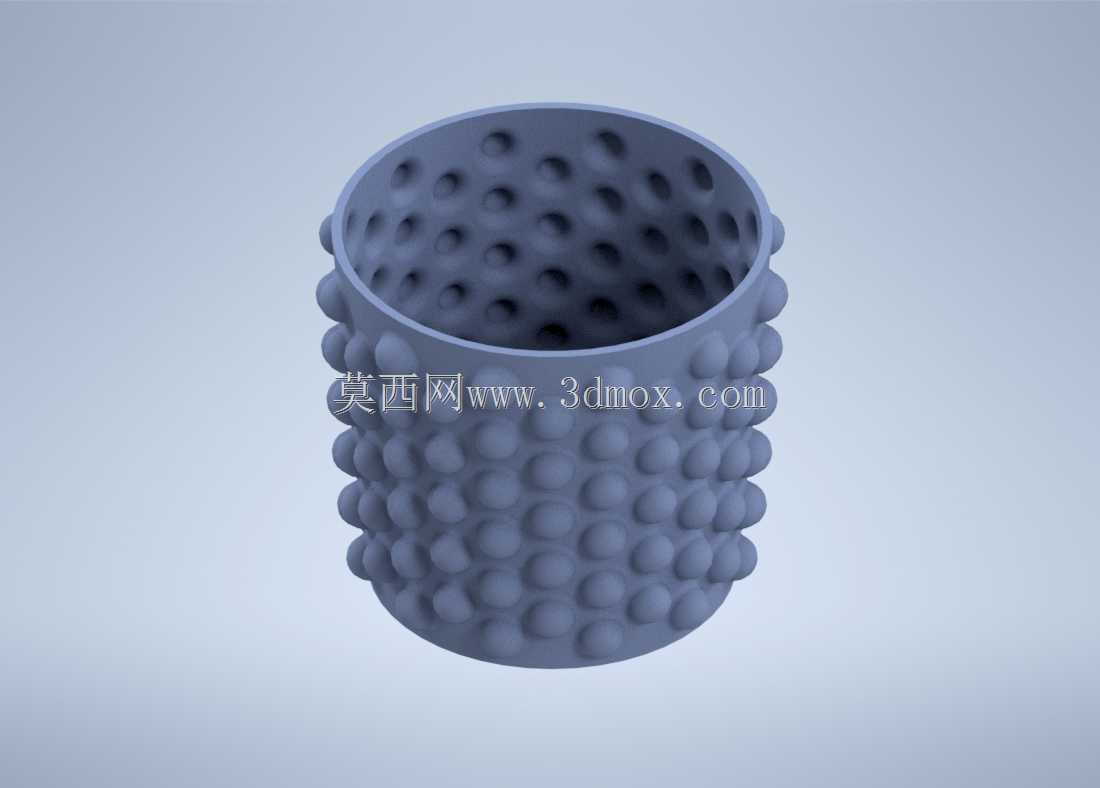

从功能特性来看，构件内外壁均匀分布的半球形凹凸点阵结构是设计的核心亮点：内壁的内凹球面可以在水体结冰过程中，让冰块外壁形成对应匹配的球面凸起，既增大了冰体与冷源壁面的接触换热面积，大幅缩短单次制冰的冷冻周期，也能在脱冰阶段通过球面的顺滑曲面减少冰体与杯壁的卡滞阻力，配合设备的脱冰加热或气动脱冰动作，可实现整杯冰块的完整脱落，避免出现冰块残留、碎冰粘连的问题；外壁的外凸球面则增大了构件与外部制冷蒸发腔冷媒的接触面积，进一步提升冷量传递效率，同时点阵式的凸起结构可以在杯壁与外部安装套筒之间形成均匀的微间隙，既可以预留制冷介质的流通通道，保证杯体周向冷量分布均匀，避免出现局部结冰速度差异导致的冰体变形，也能为构件提供一定的结构缓冲，降低制冷、脱冰过程中冷热交替产生的结构应力，减少长期使用后的壁面变形风险。

在设计思路上，该构件采用等壁厚的直筒杯型结构，杯口做了平滑的圆角过渡处理，既可以避免注水过程中出现水流挂壁外溢的问题，也能在安装时与上端的注水、脱冰机构实现紧密贴合，防止水体渗漏；杯底采用微弧过渡的平底结构，可保证结冰过程中水体静置稳定，不会出现液面倾斜导致的冰块厚度不均问题，同时平底结构也便于与底部的旋转脱冰驱动机构或支撑定位结构对接，保证构件安装后的同轴度，避免运行过程中出现偏磨、晃动。

从安装边界来看，该构件为直筒式安装结构，外径尺寸适配常规小型制冰机的蒸发腔安装位，安装时仅需将杯体垂直嵌入外部制冷套筒内，依靠杯口的外翻边实现轴向定位，无需额外的复杂紧固件，拆装维护十分便捷；杯体的整体高度匹配常规制冰机单次制冰的容水量设计，可保证单次制冰的冰块量符合设备标称的产出规格，同时杯壁的凹凸点阵整体凸起高度控制在合理范围内，不会额外占用过多安装空间，可在紧凑的设备腔体内容纳足够的换热结构，兼顾结构紧凑性与换热效率。
