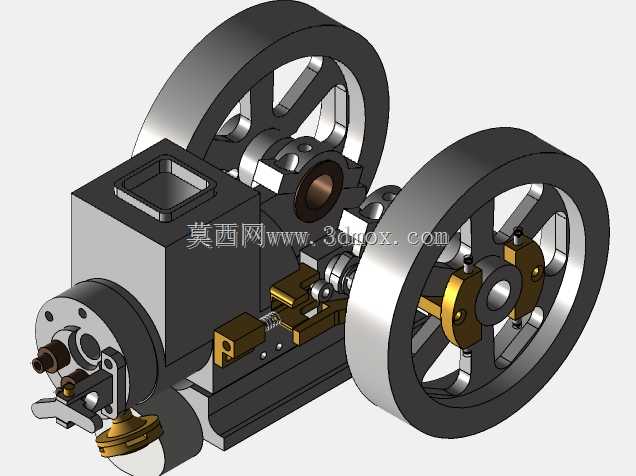

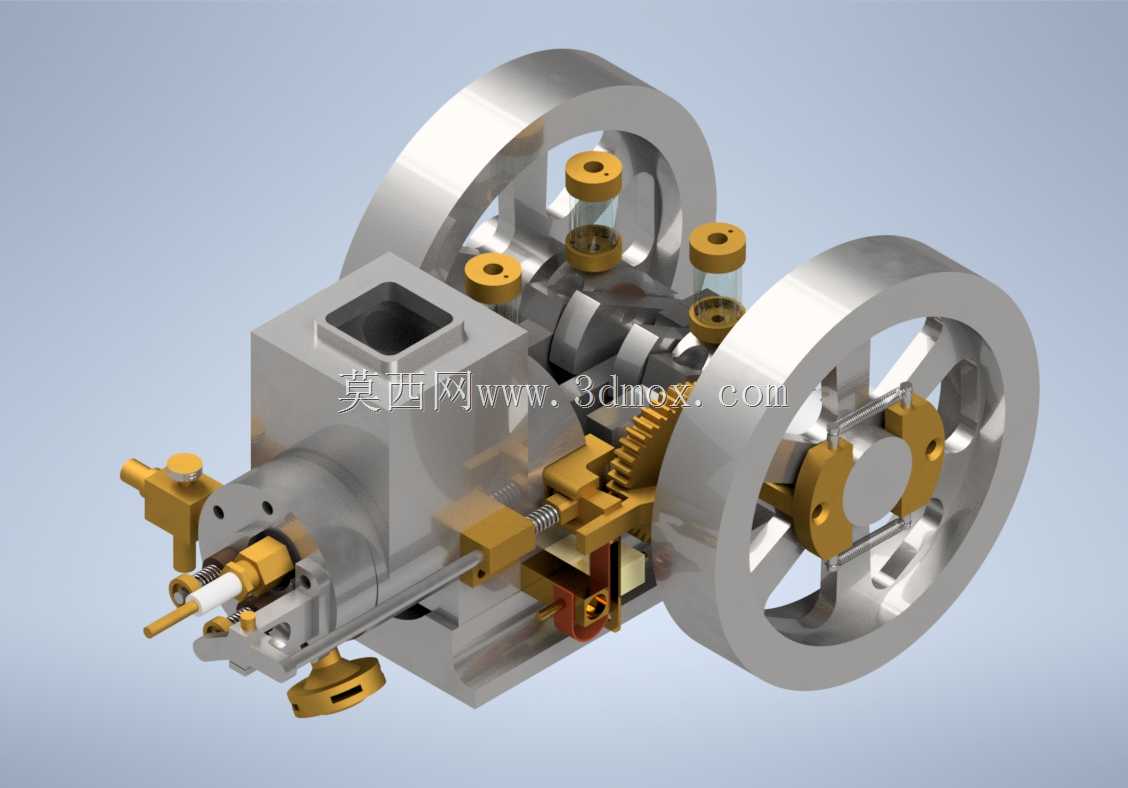

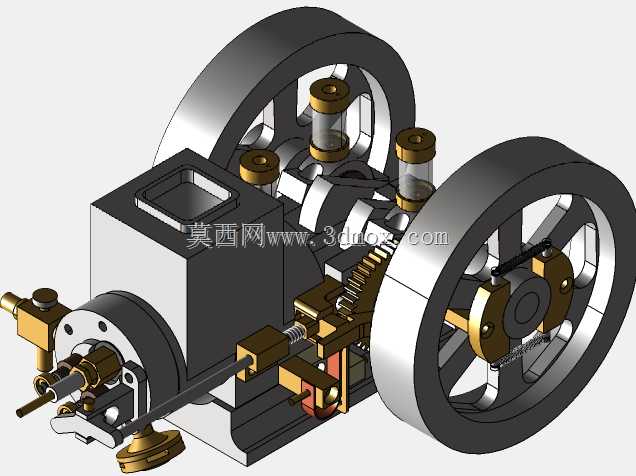

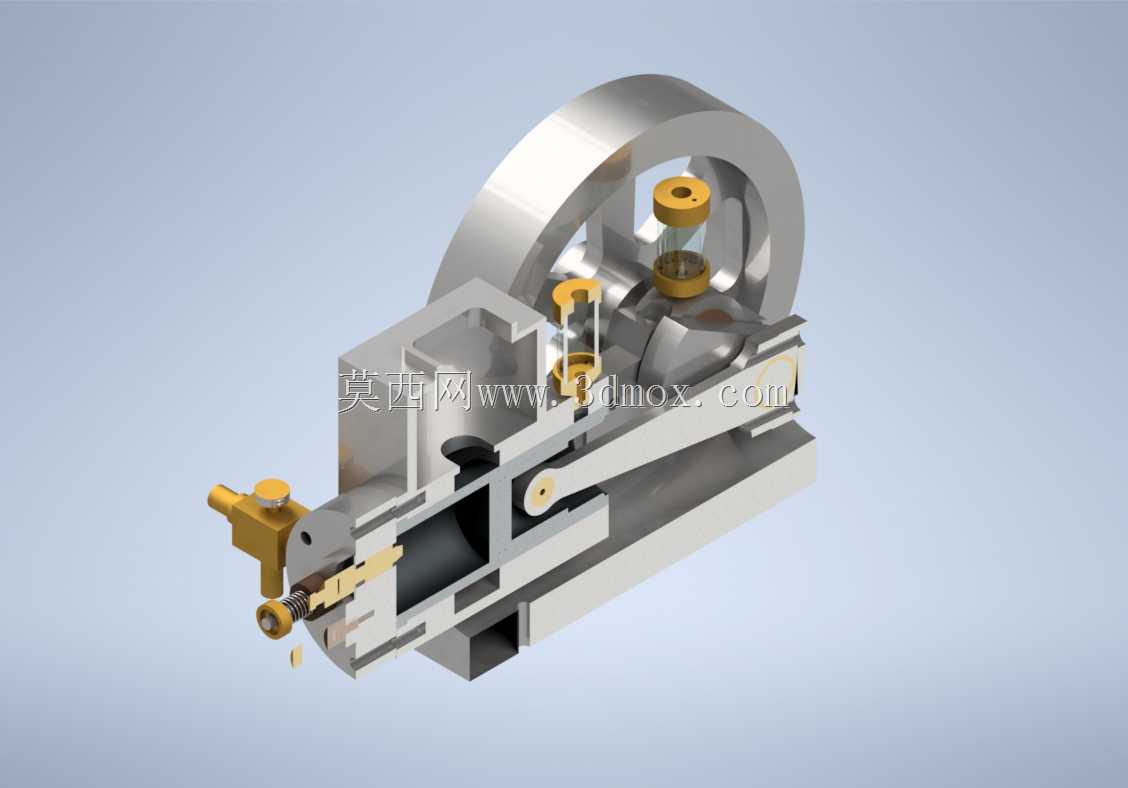

克泽尔水平对置式内燃机结构展示

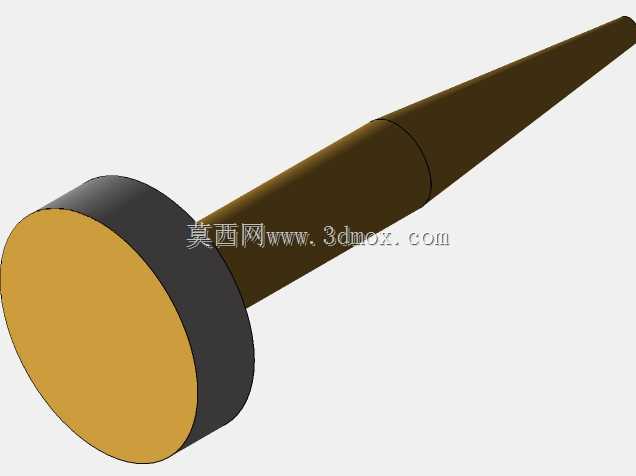

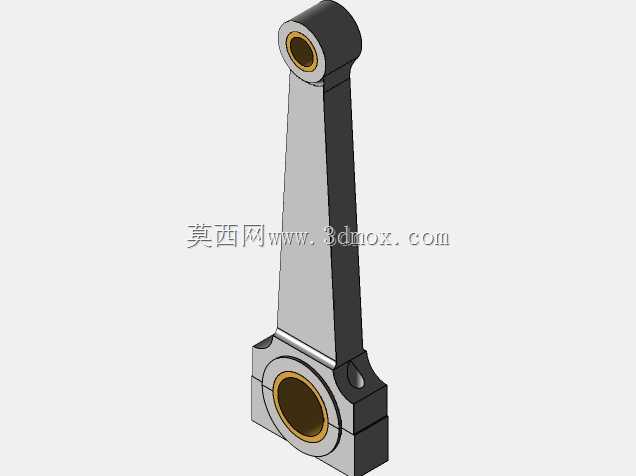

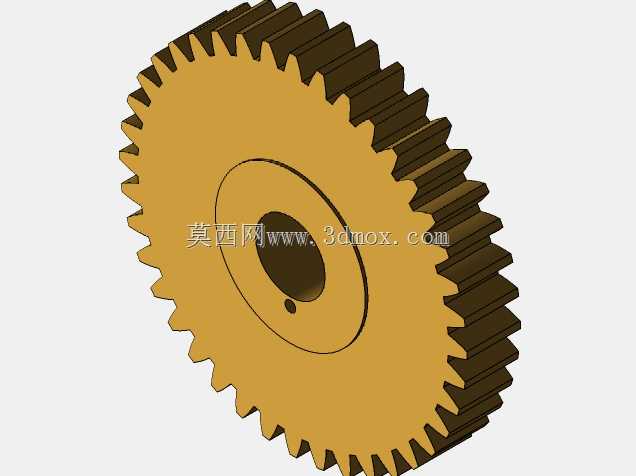

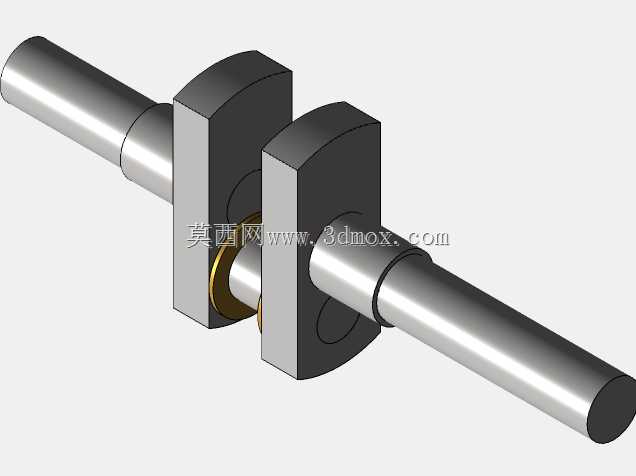

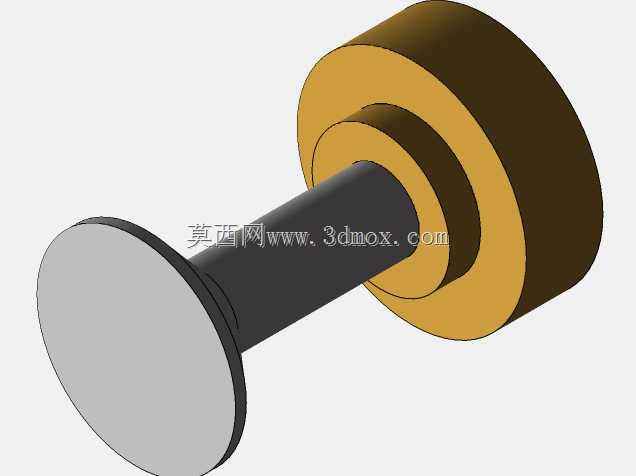

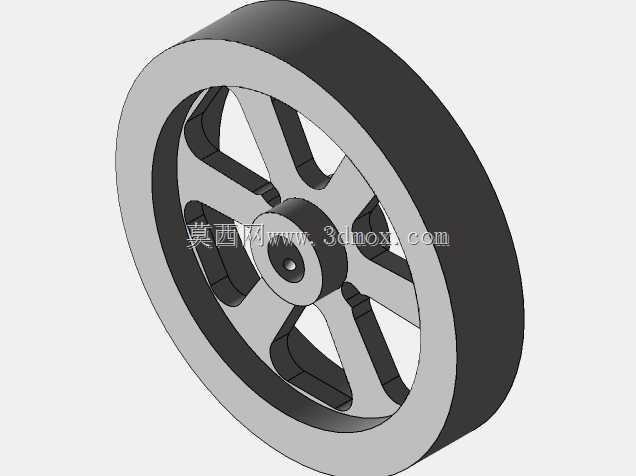

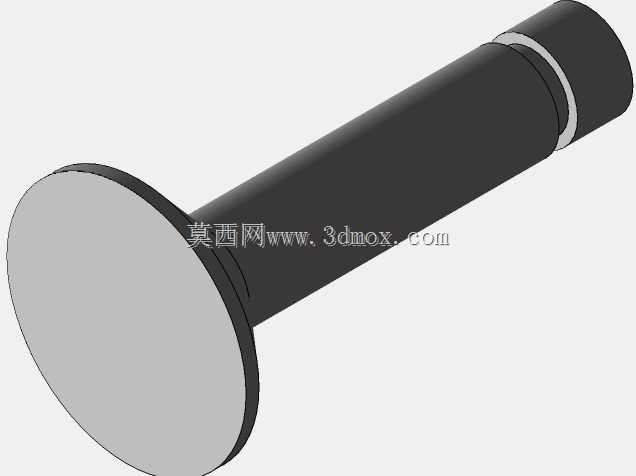

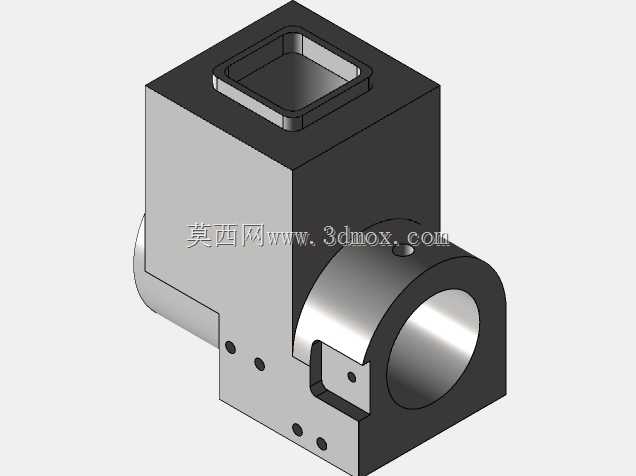

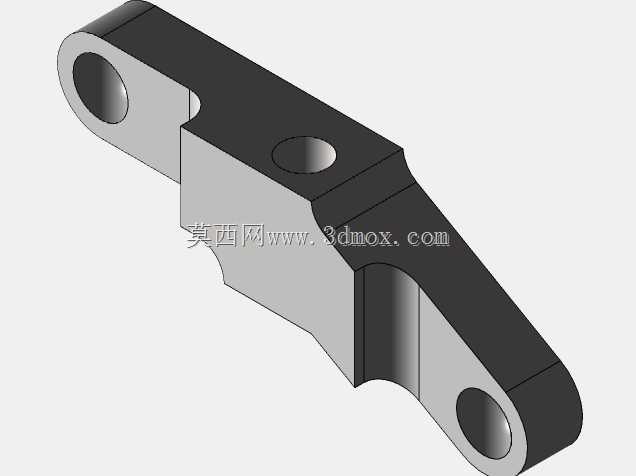

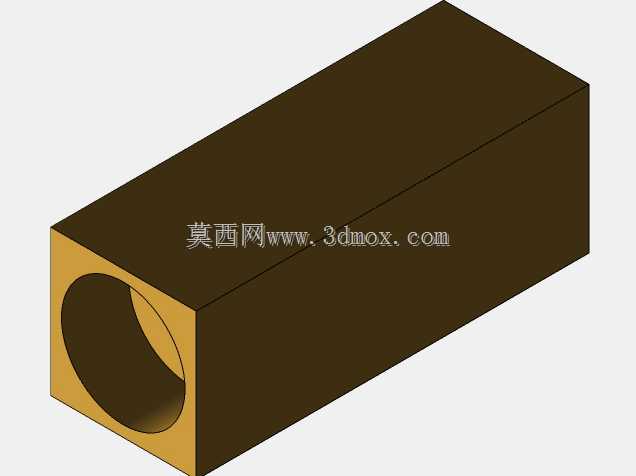

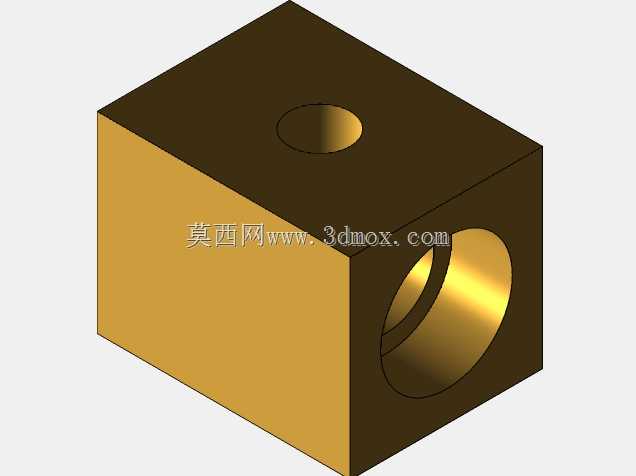

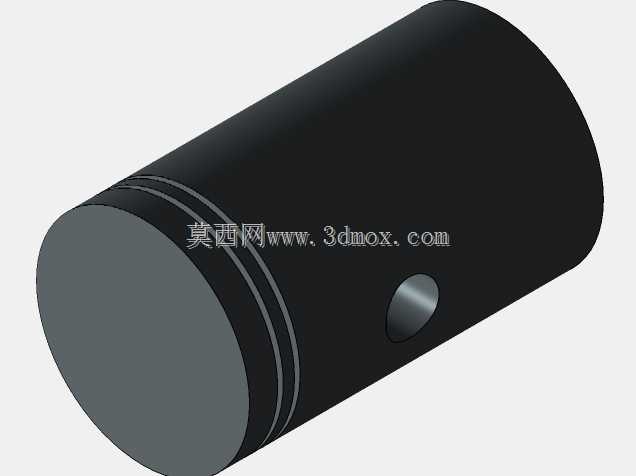

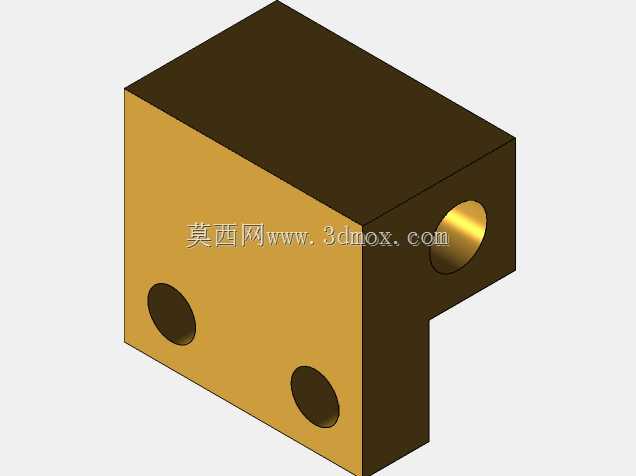

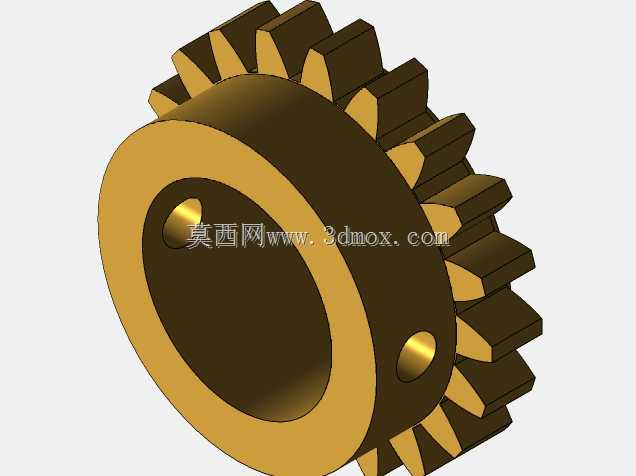

这款水平布置的内燃机结构，在小型动力输出场景中有着独特的应用优势，不同于常见的直列、V型动力单元布局，其对置的活塞运动方向能够抵消大部分往复惯性力，整机运行时的振动水平远低于同排量的常规结构机型，很适合对振动控制有较高要求的便携动力设备、小型实验动力平台使用。从结构设计来看，整机采用对称式布局思路，两侧活塞通过连杆共同连接到中心曲柄轴上，飞轮布置在机体侧端，既能够储存运转能量维持曲轴转动惯性，也可以作为动力输出端连接负载。缸体部分采用剖分式结构设计，方便加工内部的活塞腔道、连杆运动空间，同时也便于后期拆解观察内部运动逻辑，缸体上集成了气门控制的相关安装位，配气机构的传动路径直接从曲轴端引出，减少了额外的传动零件，降低了整机的故障点。活塞与缸壁之间预留了合理的配合间隙，满足往复运动时的热膨胀需求，活塞销与连杆小头采用浮动连接结构，能够自动适应连杆摆动时的角度变化，减少偏磨情况的出现。安装边界上，整机的底座为平整的矩形安装面，四个角预留了固定安装孔位，可以直接固定在实验台架或者设备的安装基座上，不需要额外设计转接支架，输出轴的中心高度与底座安装面保持固定尺寸，方便对接不同的负载端联轴器。从实际功能来看，这套结构完整还原了内燃机的四个工作冲程的运动逻辑，进气、压缩、做功、排气四个行程中，两侧活塞交替运动，能够持续输出旋转动力，配气机构的凸轮随曲轴同步转动，精准控制进排气门的开闭时机，保证缸内换气过程顺畅。在建模过程中，所有运动部件之间都预留了合理的运动间隙，不存在干涉问题，连杆的摆动角度、活塞的行程长度都按照实际动力参数匹配，飞轮的转动惯量也经过合理匹配，能够保证整机运转的平顺性，不会出现运转卡滞的情况。这类结构的动力单元，除了实际作为小型动力源使用外，也常被用于机械原理教学演示，能够直观展示曲柄连杆机构的运动过程、内燃机的基本工作逻辑，帮助学习者理解往复式动力设备的核心传动原理。
