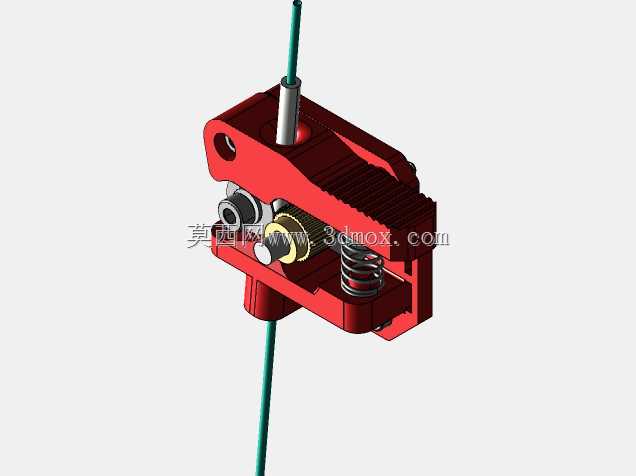

适配Ender3的双齿轮柔性耗材挤出机构

该挤出机构是针对桌面级FDM3D打印机送料环节痛点优化的核心功能部件，主要应用于消费级桌面3D打印设备的耗材输送场景，承担熔融沉积成型过程中耗材的稳定推送、进给压力精准调控的核心作用，直接决定打印过程中耗材出丝的连续性、线径稳定性，尤其适配TPU、TPE等低硬度柔性耗材的打印送料需求，解决原厂挤出结构对软质耗材夹持力不足、送料打滑、路径约束差导致的堵头、断料、打印层厚不均问题。

功能特性层面，该结构采用双齿轮夹持送料设计，相比原厂单齿轮挤出结构，对耗材的咬合接触面积更大，送料推力更强，同时优化了杠杆弹簧的张力参数，可根据耗材硬度灵活调节夹持压力，既不会因压力过大刮伤、挤碎硬质PLA、ABS耗材，也不会因压力不足导致软质柔性耗材送料滞后；结构上预留了波顿管直接安装位，可实现送丝路径的全封闭约束，减少耗材在输送过程中的弯折余量，避免柔性耗材在送料路径中打褶、卡滞。

设计思路上，该结构围绕紧凑光路约束、大送料推力、快装适配三个核心目标展开：首先重构了耗材输入路径，在杠杆臂的耗材输入孔与挤出齿轮送料位之间增加了多段同轴导向结构，缩小了耗材无约束的自由段长度，让软质耗材进入送料齿轮前始终保持直线进给状态，避免柔性耗材弯折偏移；其次优化了弹簧安装位与杠杆力臂比例，在不增加整体结构体积的前提下提升了送料轮对耗材的正压力，同时保留了压力调节的冗余空间，适配不同硬度耗材的夹持需求；最后针对原厂安装位做了适配性设计，仅需替换原有挤出组件即可完成安装，无需对打印机机架做额外打孔、切割改造。

安装边界与尺寸层面，该挤出机构整体采用紧凑化布局，主体结构长宽高尺寸控制在60mm*45mm*50mm范围内，不会与打印机X轴运动组件、机架限位结构产生干涉；安装时需裁切13mm长度的PTFE导管插入底座4mm导向孔，裁切时做单侧斜口处理便于导管插入导向轮侧，另一侧导管预留35-80mm长度接入挤出机输入端口，安装过程中需注意杠杆臂的活动余量，锁紧固定螺钉时不可过度压紧，避免杠杆臂转动卡滞、导向轴承无法顺畅转动，确保送料轮转动无阻力、耗材进退丝操作顺畅。
