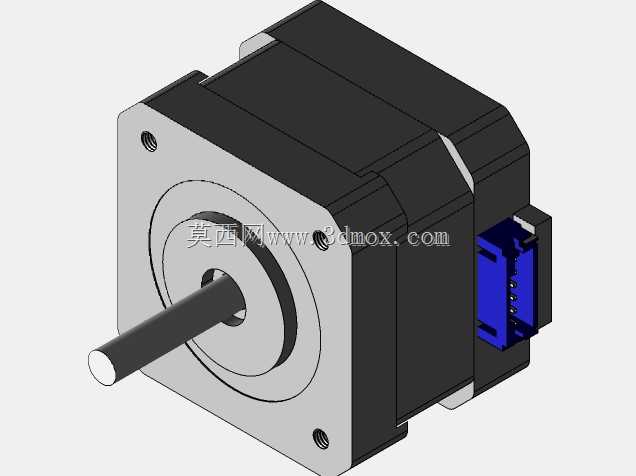

32毫米规格NEMA17步进电机结构设计

做桌面级设备结构选型的时候，42机座也就是NEMA17规格的步进电机是绕不开的核心驱动元件，这次的32mm机身长度版本，刚好卡在小尺寸设备的安装空间与输出扭矩的平衡点上，很多入门级桌面3D打印机的XYZ轴驱动、小型雕刻机的进给轴驱动、桌面级机械臂的关节驱动，甚至是一些小型自动化送料机构的动力源，都会优先选用这个规格的产品。从结构设计的角度看，这个模型完全还原了实物的安装边界：前端法兰的安装孔位严格遵循NEMA17标准的31mm孔距，四个安装孔的孔径适配M3螺丝的沉头安装需求，输出轴的直径、轴伸长度以及轴上的D型切削平面都和实物完全一致，做结构装配的时候不用反复核对安装间隙，直接调用就能完成配合校验。机身部分的方形壳体做了精准的倒角还原，尾部出线端的连接器座结构也完全复刻，包括接插件的针脚排布、卡扣位置都做了细节还原，在做整机布线模拟的时候，可以直接在装配体里预留出线空间，避免后期出现线缆与周边结构干涉的问题。设计的时候采用Z轴向上的坐标系对齐方式，和绝大多数机械设计软件的默认装配坐标系匹配，导入装配环境后不需要额外调整坐标系方向，就能直接和安装座、联轴器、同步轮这些配套零件完成装配约束。从实际使用的场景来说，32mm长度的NEMA17步进电机，相比40mm、48mm的长机身版本，自身重量更轻，轴向占用空间更小，适合对安装空间有严格限制的小型设备，同时它的保持扭矩足够驱动轻载的直线运动机构，在桌面级设备的设计中，既能满足运动精度的要求，又不会因为选型冗余造成设备整体尺寸和成本的上升。模型的细节处理上，壳体的分型线、端盖的固定螺丝位置、输出轴的轴承位台阶都做了还原，在做整机外观渲染、运动仿真的时候，能够真实呈现电机装配后的实际状态，不会因为模型细节缺失导致装配校验出现偏差。对于做小型自动化设备、桌面级数控设备的结构工程师来说，这个标准件模型可以直接调用到自己的设计库中，省去了自行测绘建模的时间，在方案设计阶段就能快速完成整机的布局搭建，提前核对各个部件之间的安装间隙，避免后期打样出现安装干涉的问题。
