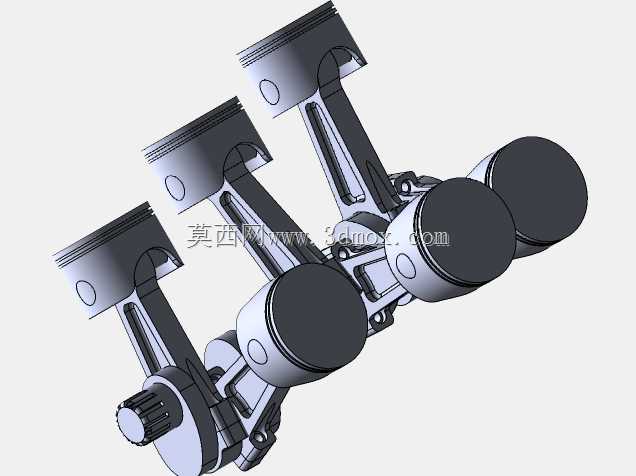

V型六缸发动机曲轴活塞联动结构展示

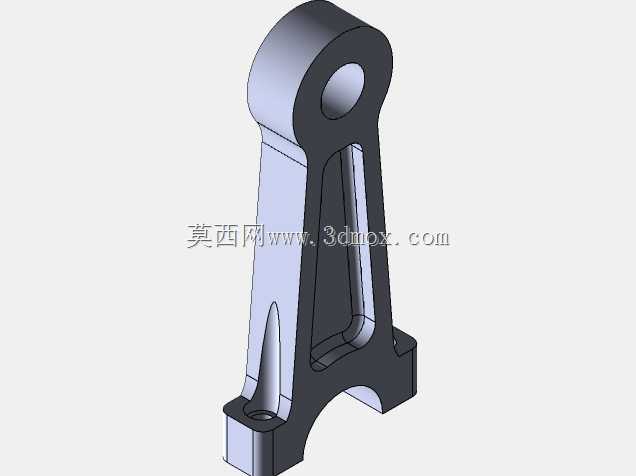

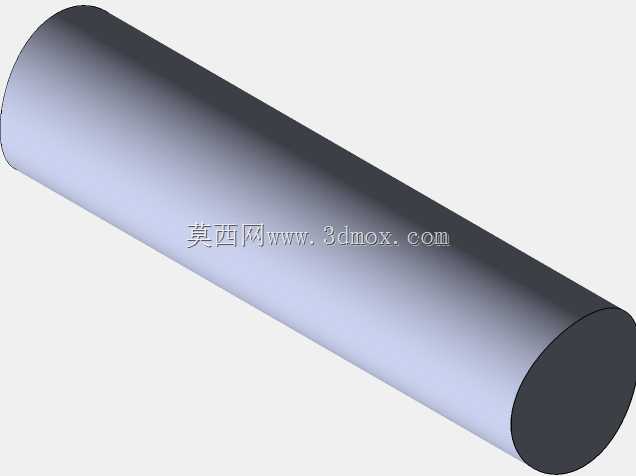

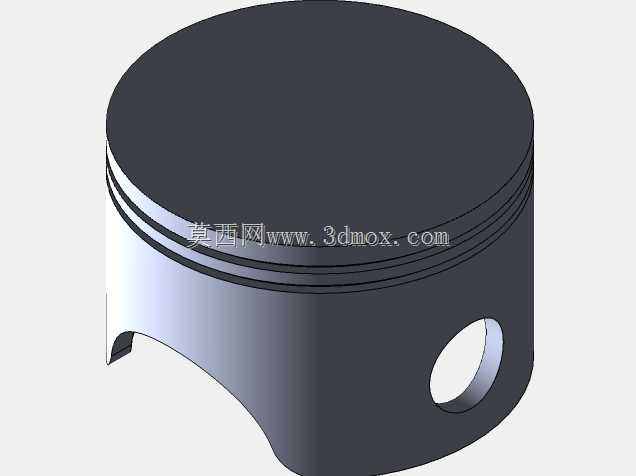

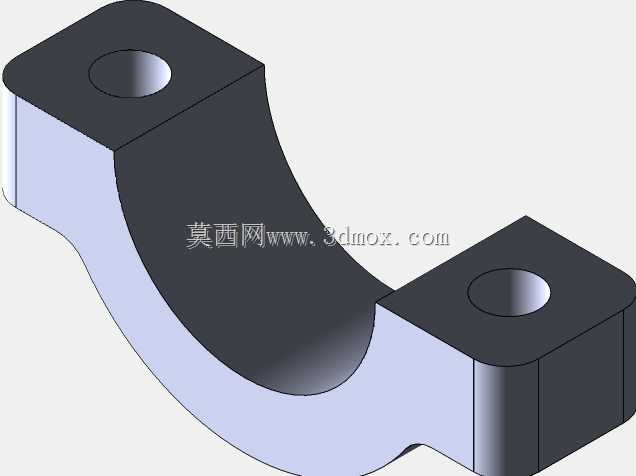

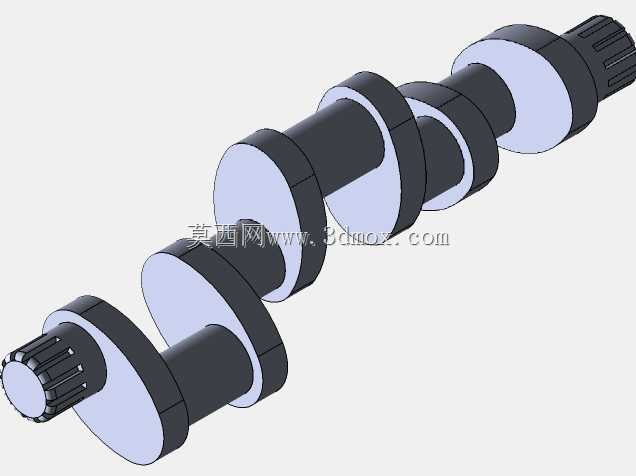

该结构是内燃机核心动力转换单元的具象化呈现，主要应用于乘用车辆、轻型商用车辆的动力总成研发、教学演示以及机械原理认知场景，是理解往复式内燃机能量转换逻辑的核心载体。在实际动力系统运行过程中，这套机构承担着将燃料燃烧产生的活塞往复直线运动转化为曲轴旋转扭矩的核心功能，是整车动力输出的起点，其运动匹配精度直接决定了发动机的运转平顺性、动力输出效率以及NVH表现水平。从功能特性来看，该结构完整还原了V6布局发动机的曲柄连杆排布逻辑，两侧各三个活塞呈V型夹角布置，对应曲轴上相位错开的连杆轴颈，能够保证六个活塞交替做功时曲轴输出扭矩的连续性，相比直列布局拥有更紧凑的轴向尺寸，更低的整机重心，运转时的一阶、二阶振动能够通过结构本身的配重实现部分自平衡，大幅降低发动机运转时的抖动传递。设计思路上，这套结构完全遵循曲柄连杆机构的运动学原理，首先根据V型布局的夹角参数确定曲轴连杆轴颈的相位角，保证每个活塞的上下止点位置与做功时序精准匹配，连杆采用分体式大头结构与曲轴轴颈配合，小头通过活塞销与活塞铰接，所有运动副的连接间隙都按照实际工程中的配合公差逻辑预留，能够直观演示活塞往复运动时连杆的摆动角度变化，以及曲轴连续旋转的完整运动循环，清晰展现直线运动向旋转运动转换的全过程。从安装边界来看，该结构的整体轮廓完全遵循量产V6发动机曲柄连杆机构的尺寸比例，曲轴两端的主轴颈位置预留了与缸体主轴承座配合的安装基准，活塞的裙部尺寸、环槽位置都与常规量产活塞的结构比例一致，连杆的长度、曲轴的回转半径都按照真实发动机的曲柄连杆比设置，既可以单独作为运动原理演示件嵌入教学实训台架，也可以作为完整发动机模型的核心子装配体，匹配缸体、缸盖、配气机构等其他部件完成整机装配，帮助学习者快速建立内燃机核心结构的空间认知，理解动力传递的完整路径，掌握曲柄连杆机构设计中需要关注的运动干涉、配重平衡、配合间隙等核心设计要点。
