起重机配套三向内撑式圆柱物料夹持装置

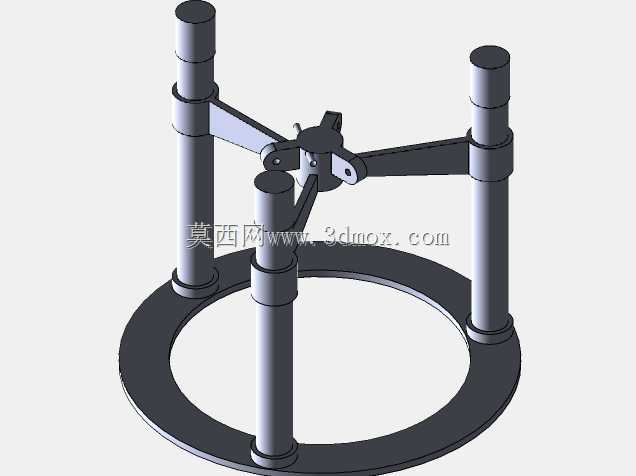

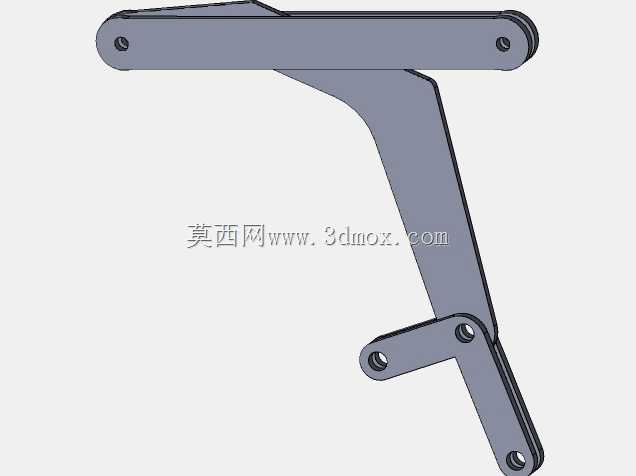

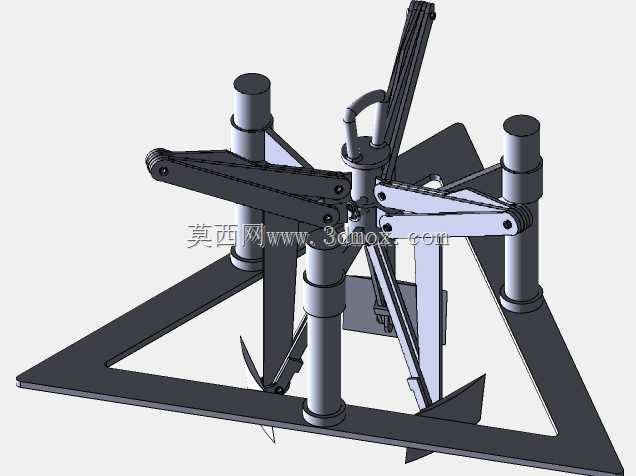

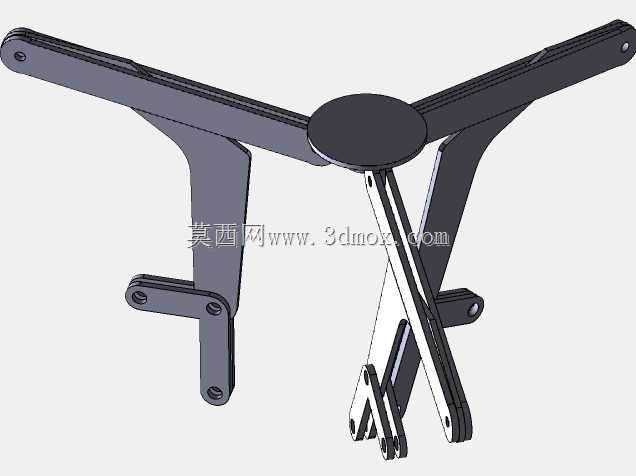

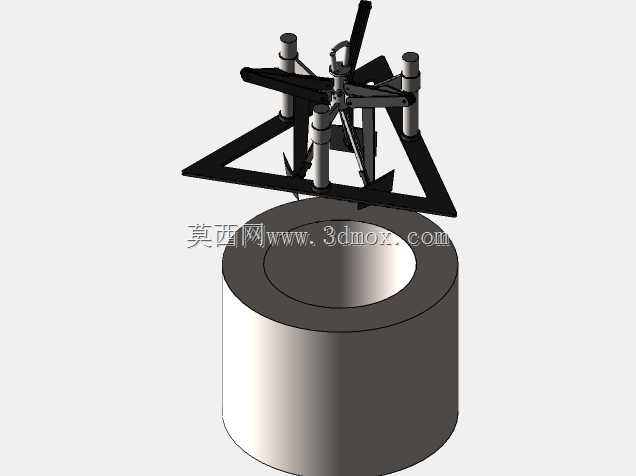

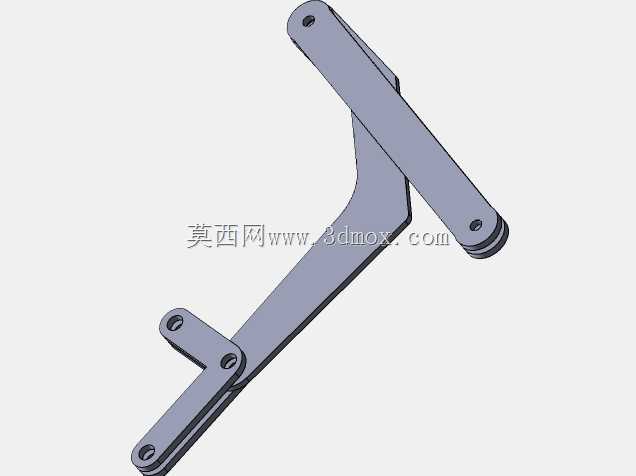

在工业生产的物料转运环节，空心圆柱形工件的吊装转运一直是车间作业、仓储物流、管材加工、压力容器制造等场景中的常见作业需求，传统的外夹式吊具在面对大直径薄壁空心圆柱件时，容易因夹持力集中造成工件表面压痕、薄壁变形，且对于堆叠存放、外壁无夹持空间的圆柱物料，外夹吊具往往无法顺利完成取放作业，这款适配起重机臂端的三向夹持装置，正是针对这类作业痛点开发的专用吊具结构。该装置整体采用三角框架式主体结构，三根立式导向柱沿等边三角点位分布在底部三角承力框架上，为整套夹持机构提供稳定的导向与承力支撑，中心位置设置与起重机臂端连接的吊装连接座，可直接匹配常规起重机的末端吊耳接口，无需额外制作过渡连接工装，安装时仅需通过销轴完成铰接固定，即可快速投入作业使用。装置的核心夹持功能由三组沿中心120度均匀分布的连杆式夹持臂实现，每组夹持臂通过多组铰接连杆与中心升降驱动块连接，当起重机起升带动中心驱动块向上动作时，三组夹持臂同步向外撑开，撑爪部位贴合空心圆柱物料的内壁，依靠三向均匀分布的撑紧力实现物料的内撑固定，三向同步的结构设计可保证撑紧力沿圆周均匀分布，避免单点受力过大造成的工件变形，同时内撑的取料方式无需占用工件外壁空间，可适配紧密堆叠存放的空心圆柱件取料作业，大幅提升仓储空间的利用率。在结构设计层面，整套夹持装置的连杆铰接点均配置了自润滑衬套，可降低长期往复动作带来的铰接磨损，延长设备的维护周期，撑爪末端设计有向内收拢的防滑勾边，当撑紧内壁后勾边可卡接在工件下端的边缘位置，避免吊装过程中物料滑落，提升作业的安全系数。底部的三角承力框架采用等边角钢拼焊成型，在保证整体结构刚度的前提下尽可能降低装置自重，减少起重机的无效载荷消耗，框架的三个边角均做了圆弧倒角处理，避免作业过程中剐蹭操作人员或工件表面。从安装边界来看，该装置的整体外接轮廓为正三角形布局，作业时的最小撑开直径可覆盖常规中小规格空心圆柱管材、筒类工件的内径范围，收拢状态下的整体尺寸可顺利伸入绝大多数空心圆柱件的内孔，无需对工件进行额外的位置调整即可完成取料，适配车间内常见的桥式起重机、门式起重机的臂端安装尺寸，可直接替换原有常规吊钩完成特定物料的吊装作业，无需对起重机本身进行结构改造。在实际作业过程中，操作人员仅需将装置对准空心圆柱物料的内孔下放，待装置完全落至工件内部承力位置后，起升起重机即可通过连杆机构自动完成三向撑紧，无需额外的人工锁紧操作，下放物料时仅需将工件落至支撑面后继续下放吊具少许，夹持臂即可自动收拢松开工件，整个取放过程无需人工近距离辅助操作，可有效降低吊装作业的安全风险，提升空心圆柱类物料的转运效率。
