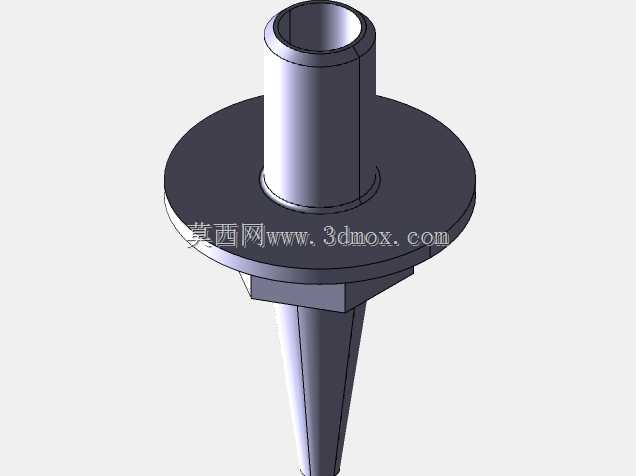

锥柱结构U型流体扩散器结构设计

该扩散器主要应用于流体输送管路系统的末端扩散工况，常见于小型流体喷淋、介质均布输出、低压流体导流等场景，可将上游管路输送的集中流体通过结构导流实现均匀扩散输出，避免流体集中喷射造成的介质分布不均、局部冲蚀等问题，在小型化工流体分配、农业喷淋装置、实验流体回路、小型通风导流系统中都能适配使用。从实际用途来看，该部件承担着流体整流、流速调控、流向扩散的核心作用，上游接入管路输入的流体先进入上部的中空柱段，柱段的直筒结构可以先稳定流体流态，消除上游管路带来的紊流、旋流扰动，让流体以相对平稳的轴向流态进入下部的锥形扩散段。在功能特性上，该结构采用上部直筒进流、中部法兰定位、下部锥段导流的三段式设计，上部中空柱段为等径直筒结构，内壁光滑无突变，可保证流体进入时无局部涡流产生；中部的圆盘法兰结构为安装定位面，法兰盘面平整，可与对接的安装基座实现面贴合密封，法兰下方设置的六角凸台结构可配合工装完成部件的拧紧安装，避免安装过程中部件打滑无法紧固；下部的锥形段为核心导流结构，锥段从法兰位置向下逐步收窄？不对，是从法兰位置向下延伸为渐缩锥型？不，不对，扩散器的锥段是将流体从柱段导入后，通过锥面的导向让流体沿锥面周向？不对，该结构的锥段为中空锥形，流体从上部直筒进入后，沿锥段的中空通道向下输送，同时锥段的外壁结构也可适配安装位的锥面定位，保证安装同轴度，避免安装偏斜造成的流体偏流。从设计思路来看，该结构整体采用同轴回转体设计，所有功能段的轴线完全重合，可最大程度降低流体流动过程中的阻力损失，减少局部压损；上部直筒的外径与对接管路的内径适配，可直接插入对接管路实现初步定位，中部法兰的直径大于上部柱段，形成安装限位，避免部件安装时过度插入管路；下部锥段的锥度经过流场优化，可保证流体流出时的流态稳定，同时锥面结构也方便部件快速插入对应的安装孔位，降低装配难度。在外形尺寸与安装边界上，上部直筒段的长度可满足常规管路插入深度要求，法兰盘的外径大于安装孔的直径，可实现轴向限位，法兰下方的六角对边尺寸适配常规扳手的操作空间，安装时无需定制专用工装，下部锥段的长度与锥度可适配对应安装位的锥孔深度，装配后锥面与安装孔贴合可实现辅助密封与径向定位，整体结构无突出的尖锐棱角，所有过渡位置均设置圆角过渡，既可以避免应力集中造成的结构损坏，也可以减少流体在过渡位置的涡流产生，提升流体通过的效率。该结构整体为一体化成型设计，无额外拼接结构，结构强度高，可承受常规流体管路的工作压力，适配多种低压流体输送场景的安装需求。
