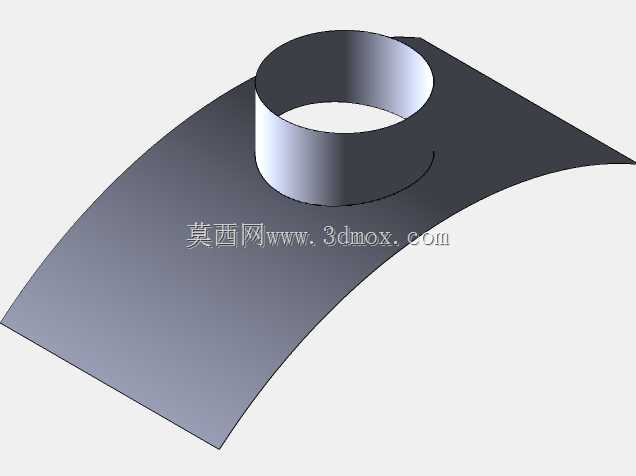

弧形曲面基板垂直筒状连接结构件

该结构件主要应用于通风管路布设、流体输送接驳、异形曲面设备的接口加装场景，常见于大型罐体侧壁开孔接管、曲面围护结构的管线穿出、弧形罩体的功能接口拓展等实际工况中，承担曲面基体与垂直管路之间的过渡连接作用，解决平面法兰无法适配弧形安装面的密封与固定难题。从实际用途来看，该构件可作为介质流通的过渡通道，既能够引导气体、低压液体沿垂直筒身方向进出曲面基体内部，也可作为线缆、传感探头的穿出防护基座，避免曲面开孔处的尖锐边缘损伤管线外层，同时为外接部件提供稳定的安装定位基准。在功能特性上，该结构采用曲面基板与垂直筒身一体化成型设计，基板弧度可完全贴合待安装的弧形基体表面，安装后无需额外填补曲面缝隙即可实现贴合面的紧密接触，有效降低安装后的密封处理难度；筒身与基板衔接处采用圆弧过渡结构，避免直角衔接带来的应力集中问题，在承受管路振动、介质压力冲击时，衔接部位不易出现开裂变形，整体结构的抗疲劳性能更优。设计思路上，首先根据待安装基体的曲面曲率确定基板的弧度参数，保证基板与安装面的贴合度达到95%以上，减少安装时的调整工作量；其次筒身的中心轴线垂直于基板所在位置的切面，确保外接管路安装后保持垂直姿态，避免管路倾斜带来的附加弯矩；同时筒身内径根据流通介质的流量需求或穿线的线束直径确定，基板外轮廓尺寸超出筒身外壁足够宽度，为后续焊接、螺栓固定预留足够的操作空间，筒身高度根据外接部件的安装深度、密封件的压缩量需求设定，保证外接部件安装后不会与曲面基体产生干涉。外形尺寸与安装边界方面，基板为随形曲面薄板结构，外轮廓延伸范围覆盖筒身周边足够的固定区域，安装时仅需在弧形基体上开设与筒身内径匹配的通孔，将基板贴合在基体外侧后，沿基板外边缘与基体焊接或采用抱箍、粘接方式固定即可，无需对基体曲面进行额外的铣平加工，最大程度保留原有基体的结构强度；筒身上端可根据需求外接法兰、快插接头或直接对接管路，安装后整体结构突出曲面基体的高度仅为筒身高度，不会占用过多的外部安装空间，适配空间受限的曲面设备加装场景。
