四活塞摆动式蒸汽机概念结构设计

该结构属于蒸汽机原理验证类的动力传动装置，主要面向科普教学演示、小型动力原理实验、创客DIY动力装置开发等应用场景，可用于直观展示活塞式动力机构的能量转换逻辑，帮助机械爱好者、工科学生理解往复式动力与旋转动力的转换过程，也可作为小型创意动力装置的核心结构参考，适配桌面级演示、教学教具制作等实际使用需求。

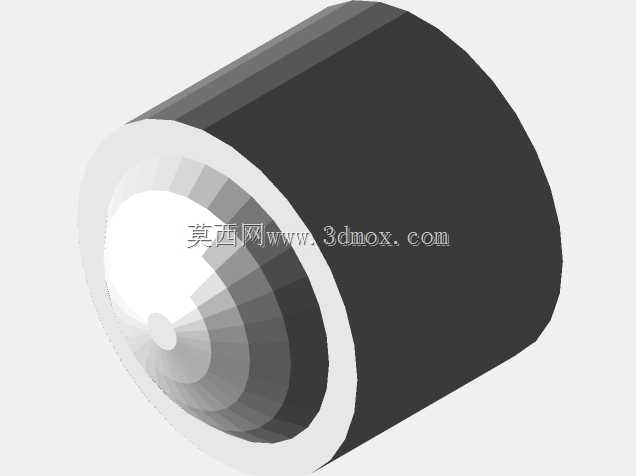

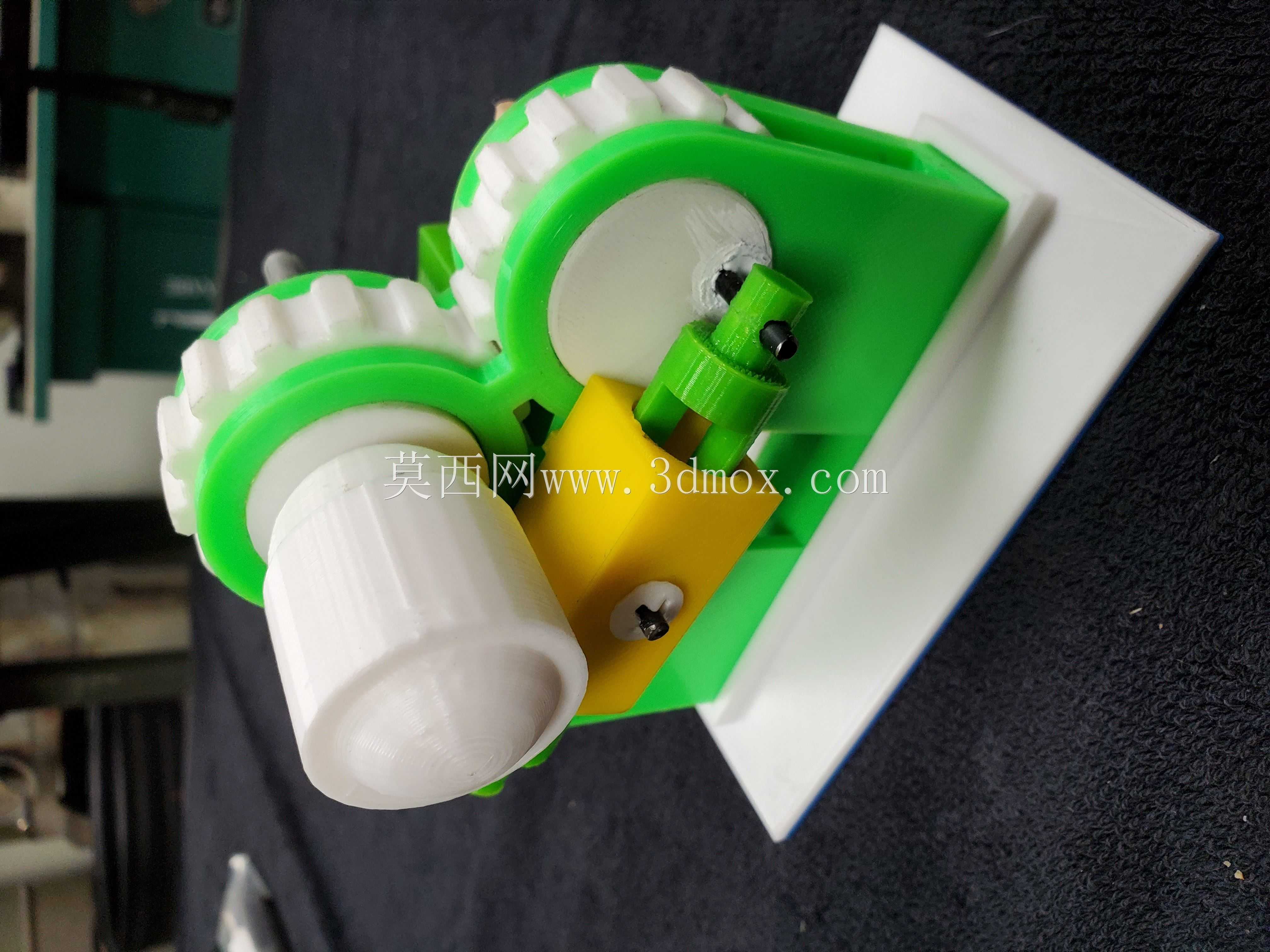

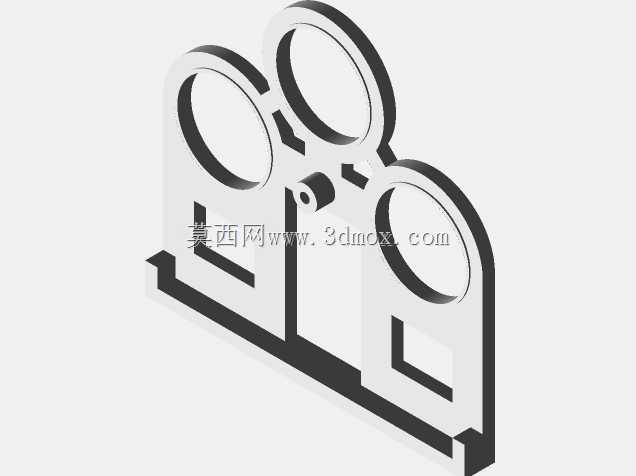

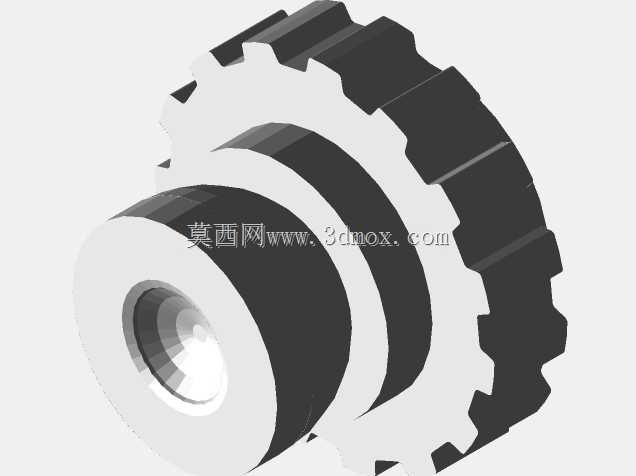

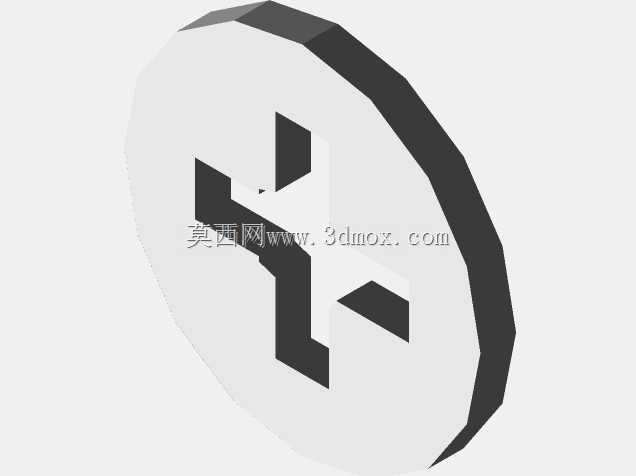

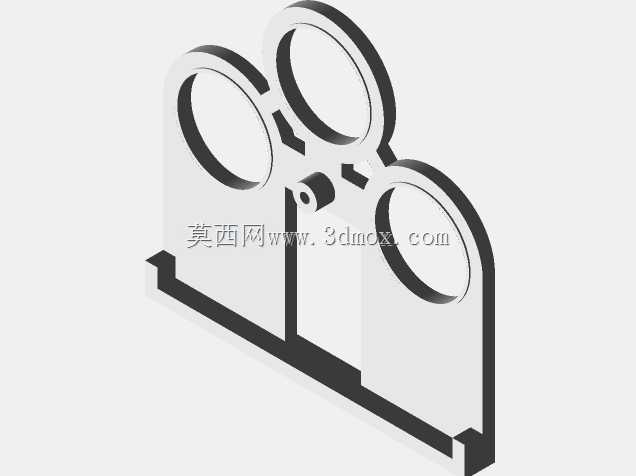

在功能特性层面，该结构采用四活塞对称摆动布局，搭配顶部啮合齿轮组完成动力的传递与输出，四个活塞沿摆动轴周向分布，在动力输入或做功行程中依次完成摆转动作，通过齿轮组将活塞的往复摆动力矩转换为齿轮的连续旋转力矩，相比单活塞结构动力输出更平顺，扭矩波动更小。结构主体采用分体式装配设计，绿色支架作为整体承载基体，预留了活塞组件、齿轮组、输出轴的安装定位槽位，黄色构件为活塞摆转的联动导向部件，白色旋钮结构为动力输入或输出的端接部位，可外接摇柄、负载轮等外接部件，整体装配无需复杂紧固件即可完成定位，适合快速拆装演示。

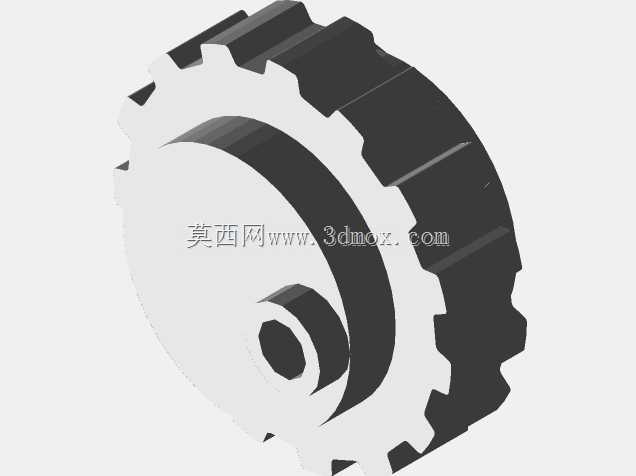

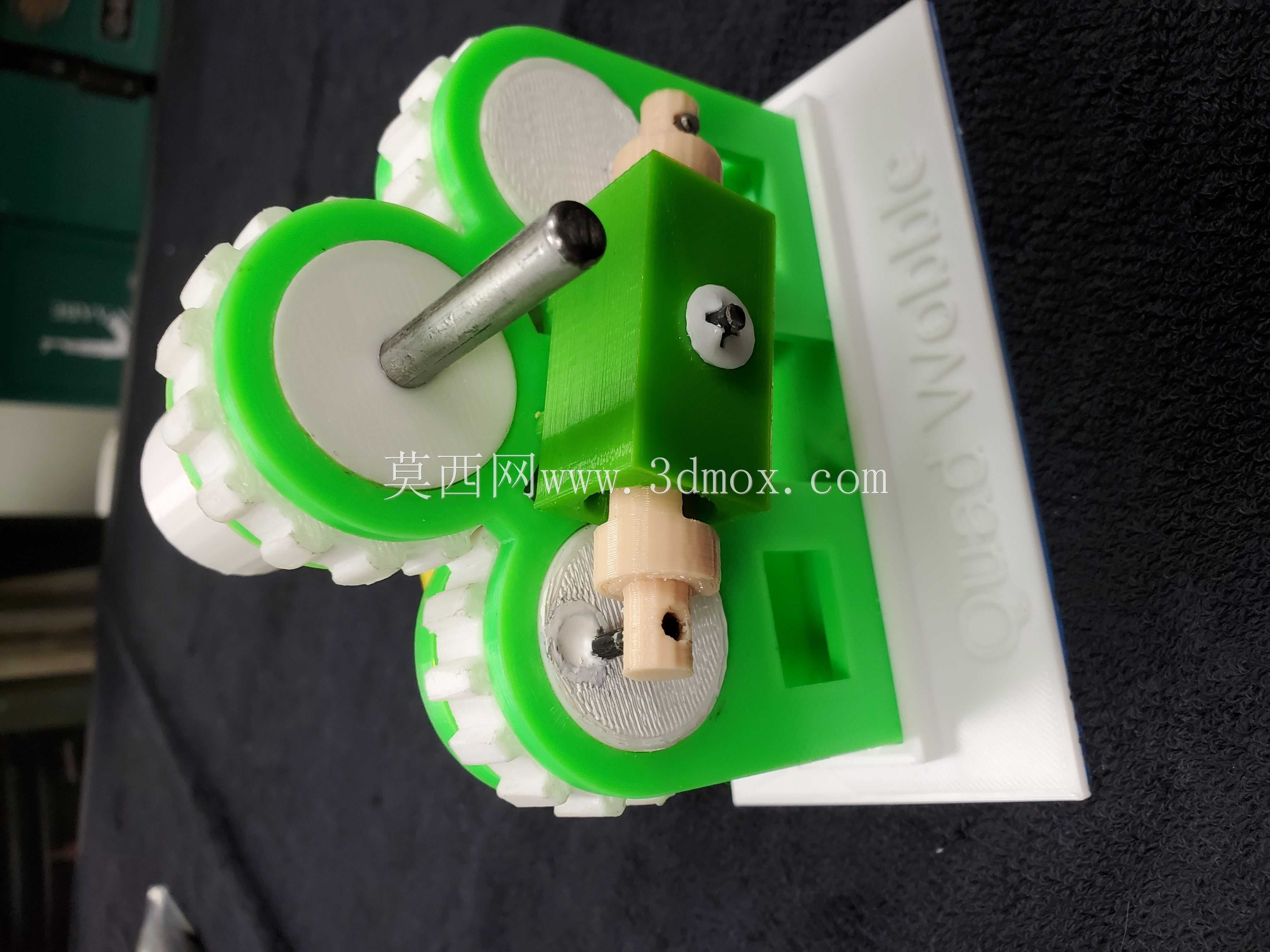

设计思路上，该结构以概念验证为核心目标，并未追求工业级的精度与耐用性，而是优先简化结构逻辑，将四活塞摆动的传动路径做了直观外露处理，所有传动部件均可直接观察运动状态，降低原理理解门槛。设计中针对活塞腕销位置做了初步的位置规划，预留了向内侧调整的余量，可根据实际装配的钢棒轴件尺寸微调安装位置，适配不同直径的轴类连接件；顶部齿轮可根据演示需求更换为更大直径的飞轮结构，提升转动惯量让动力输出更稳定，主摆动轴采用通用规格的钢棒作为轴件，降低加工与配件获取难度。

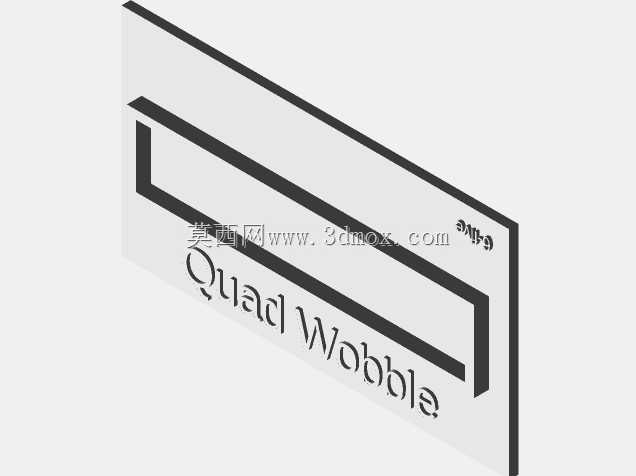

在外形尺寸与安装边界层面，该结构整体为紧凑的桌面级尺寸，整体轮廓无尖锐外凸结构，安装时仅需固定底部白色安装基板即可完成整体定位，基板预留的安装平面可适配桌面台钳、教具展示板等多种安装载体，各运动部件的运动行程均在支架轮廓范围内，无超出安装边界的运动轨迹，运行时不会与周边安装结构产生干涉，活塞摆转角度、齿轮啮合间隙均预留了调整空间，可根据实际使用需求微调装配精度，适配不同的演示转速与负载要求。
