带安装孔加强筋的卧式支座结构

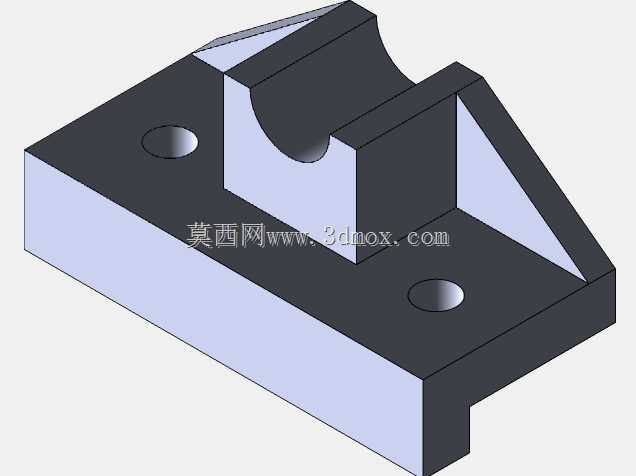

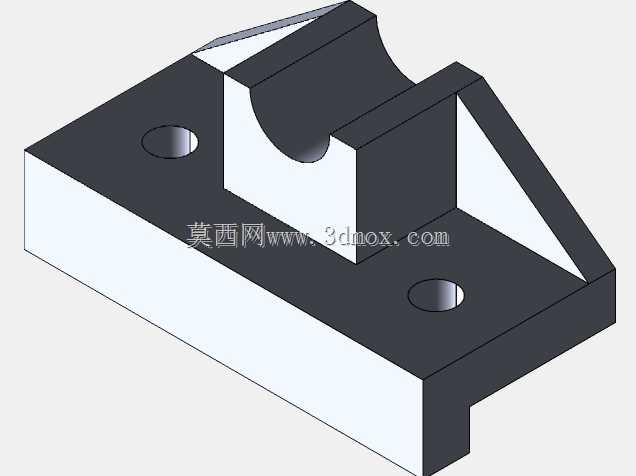

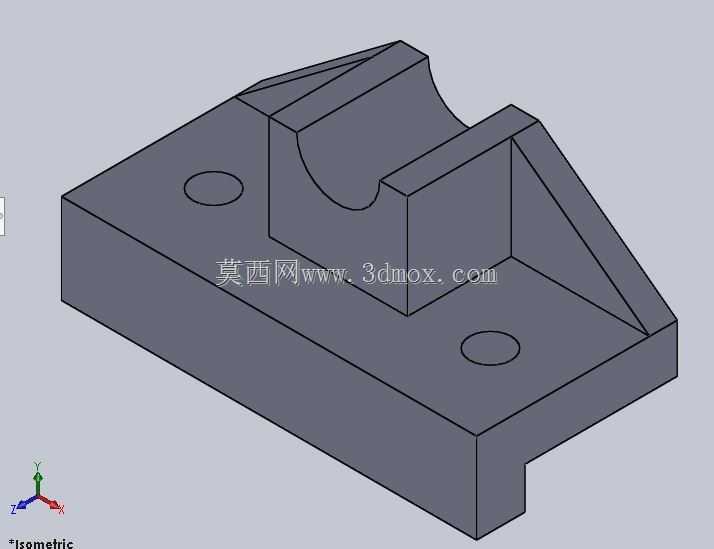

该卧式支座结构主要应用于工业生产场景中各类轴类、杆类回转零部件的承托定位，常见于输送线传动端、小型设备动力输出端、工装夹具定位工位，作为中间承载连接件衔接被支撑部件与设备安装基面，可有效分散被支撑部件工作时产生的径向载荷与振动冲击力，避免支撑部位出现应力集中导致的结构变形或连接失效。从实际用途来看，该支座上方的弧形凹槽可直接适配圆柱状零部件的外轮廓，实现快速定位卡装，减少装配时的对位调整工作量，两侧的三角形加强筋沿支撑立板与底座的连接转角布置，可大幅提升立板的抗侧向弯折能力，即使承受偏载载荷也能保持结构稳定性，不会出现立板外倾或焊缝开裂的问题。底座上开设的两个圆形通孔为安装固定孔，可配合螺栓紧固件将整个支座锁紧在设备机架或安装平台上，底座侧边的凸台结构可作为安装定位边，装配时可直接贴合机架的定位基准面，快速确定支座的安装位置，降低装配调试的难度。在设计思路上，该结构优先考虑承载稳定性与装配便捷性的平衡，整体采用矩形底座作为承载基础，保证与安装面有足够的接触面积，降低单位面积的压应力，支撑立板的厚度根据常规中小型回转部件的承载需求设定，弧形槽的曲率半径适配常用直径的圆柱类工件，加强筋的高度与厚度经过受力校核，在满足结构强度的前提下尽可能减少材料占用，降低整体自重与加工成本。外形尺寸方面，该支座整体为长方体基座加立式支撑的组合结构，底座长度方向预留足够的安装孔间距，可适配常规规格的安装螺栓，两个安装孔沿底座长度方向对称布置，保证锁紧后受力均匀，支撑立板位于底座中部偏上位置，弧形槽的中心高度符合常规设备的轴系安装高度要求，整体安装边界规整，无外凸的尖锐结构，不会与周边其他零部件产生运动干涉，可直接集成到各类中小型机械设备的支撑结构中，无需额外做结构避让调整。
