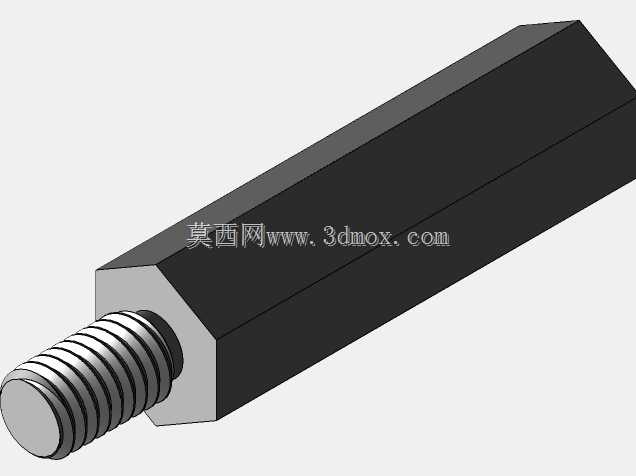

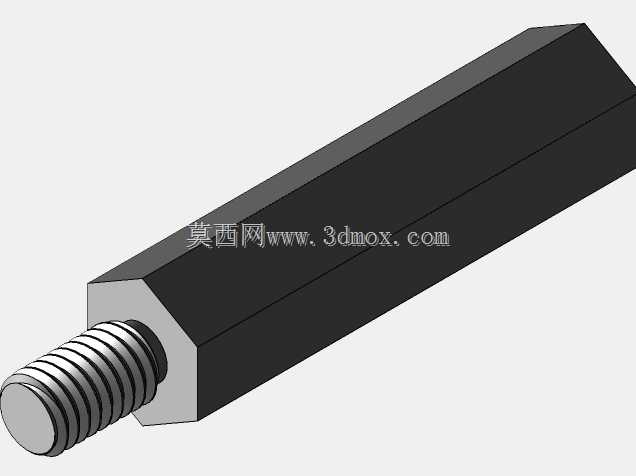

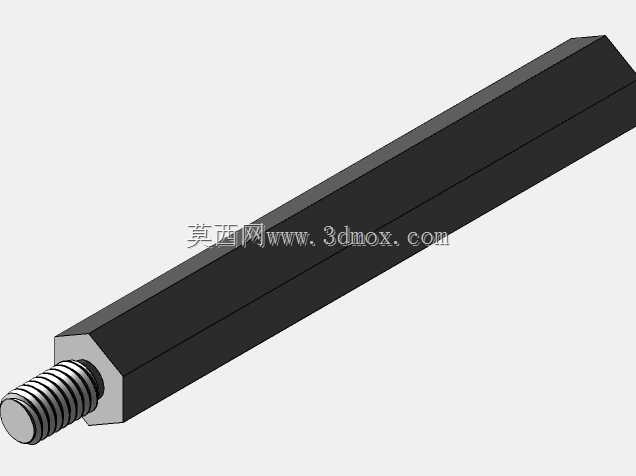

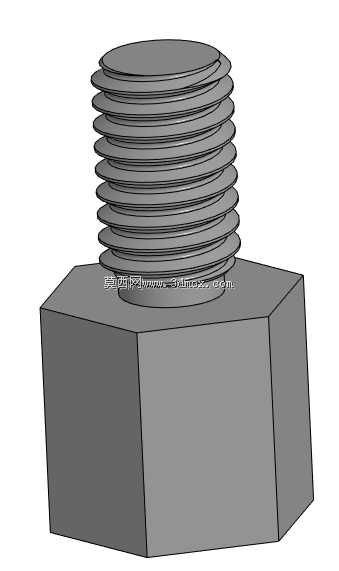

M6规格六角定位支撑柱组设计

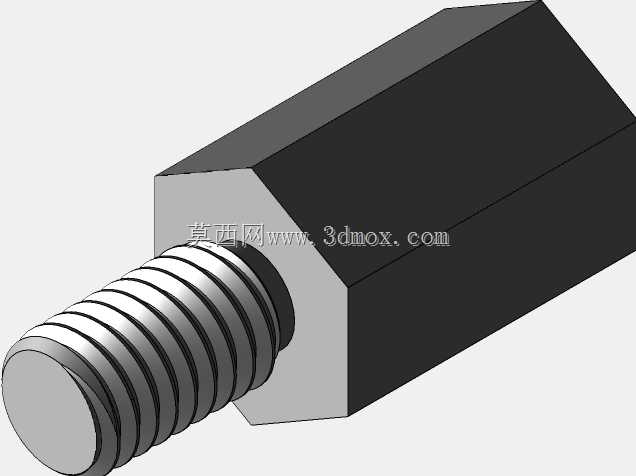

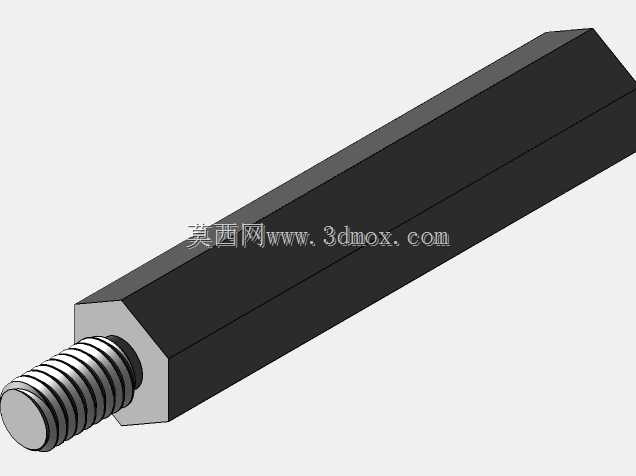

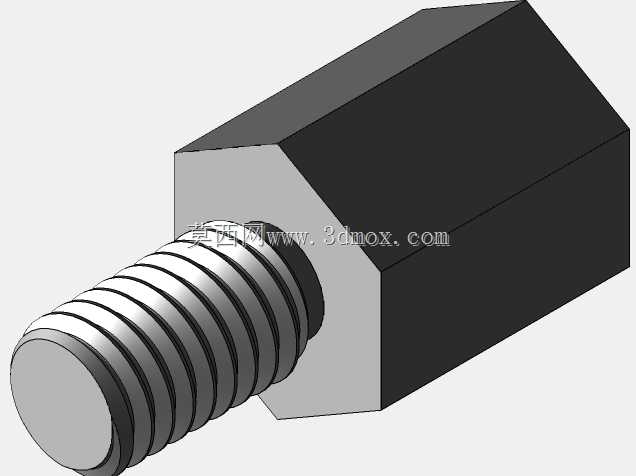

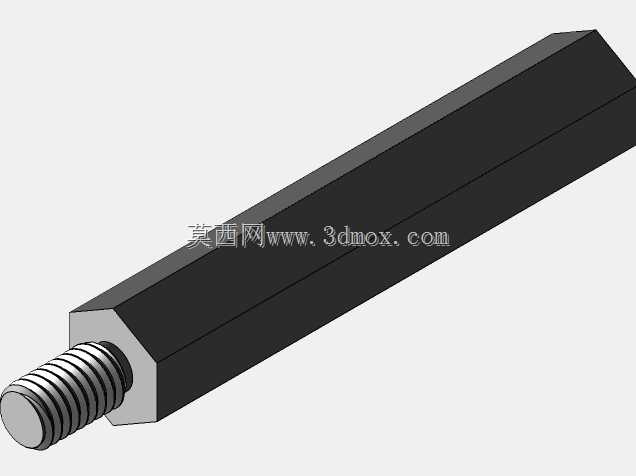

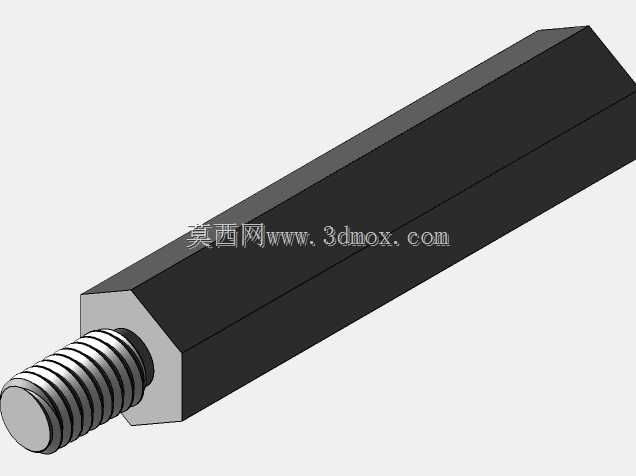

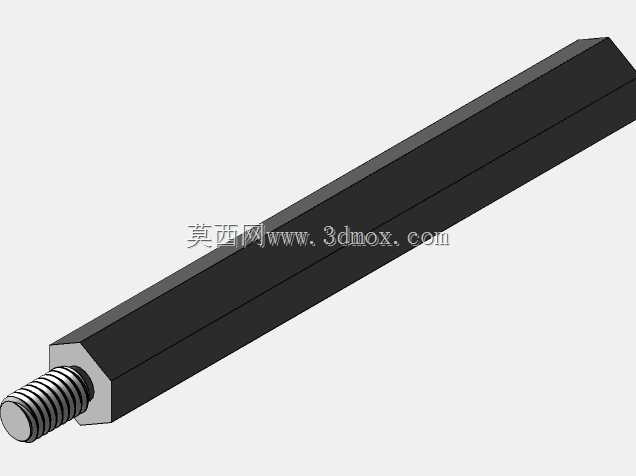

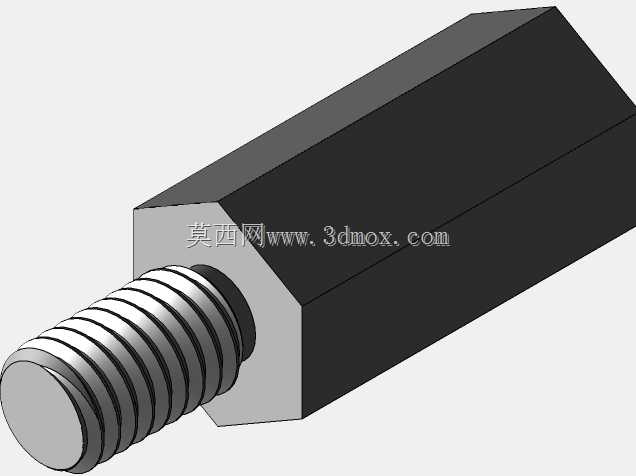

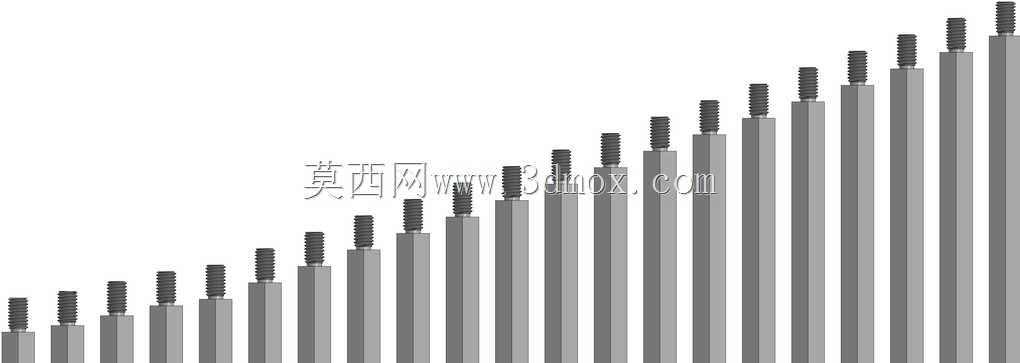

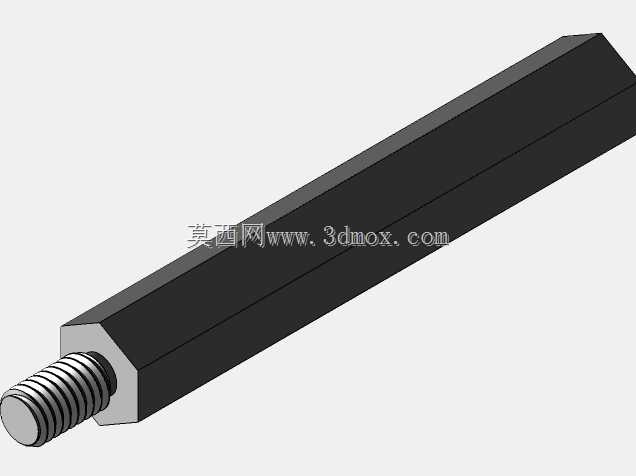

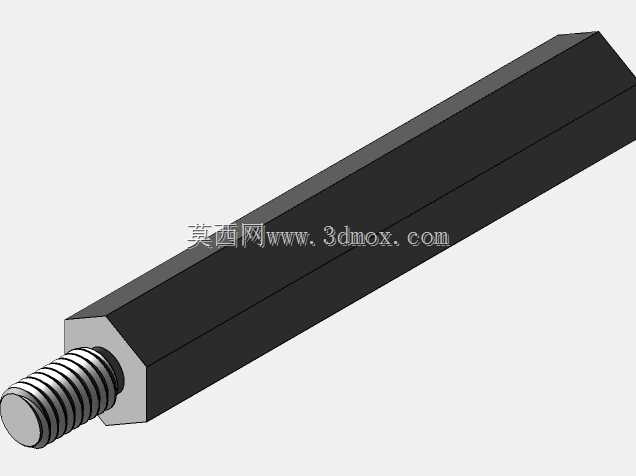

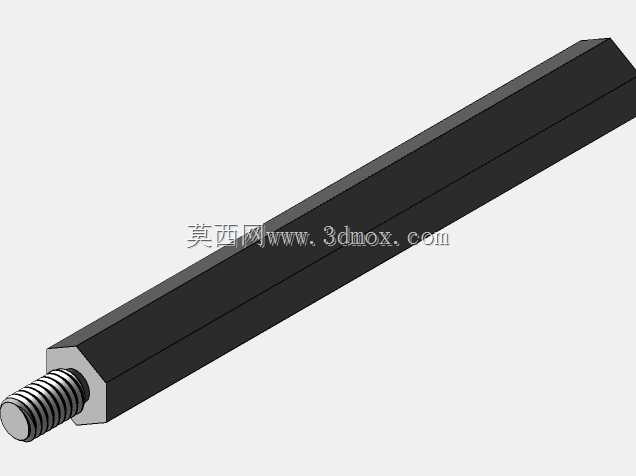

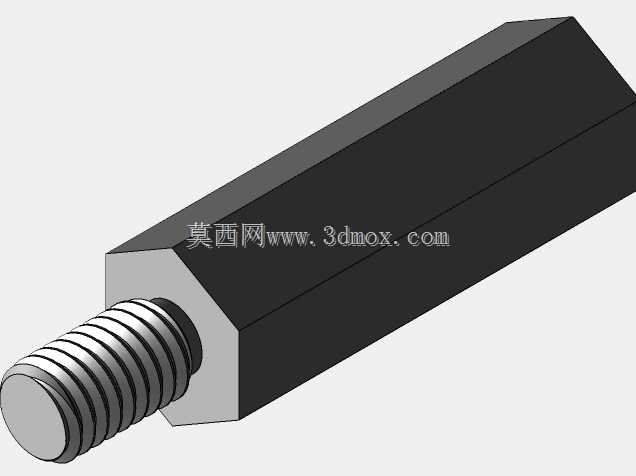

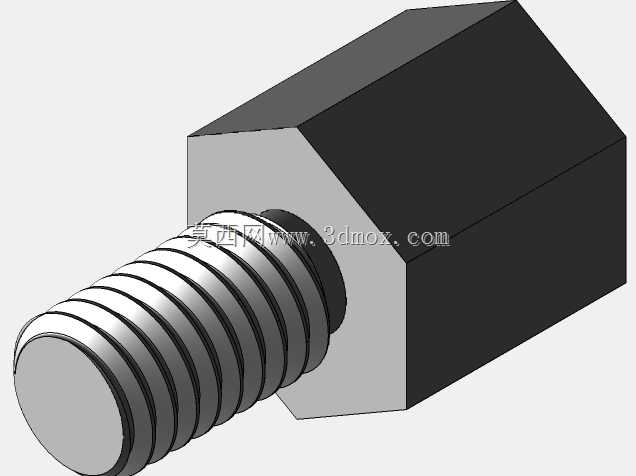

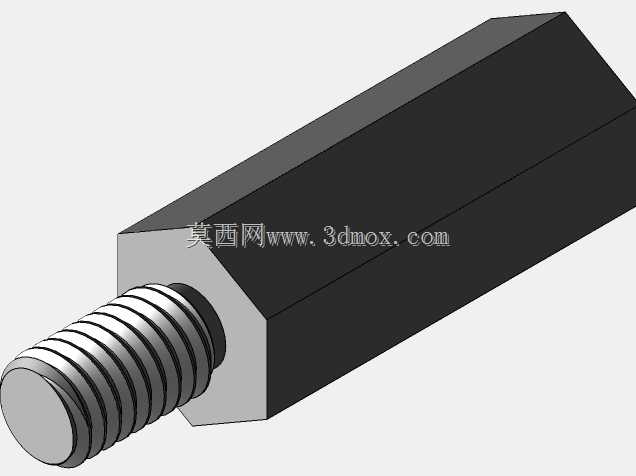

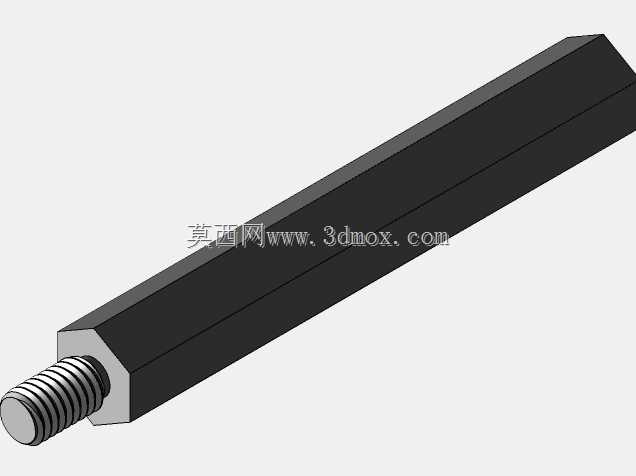

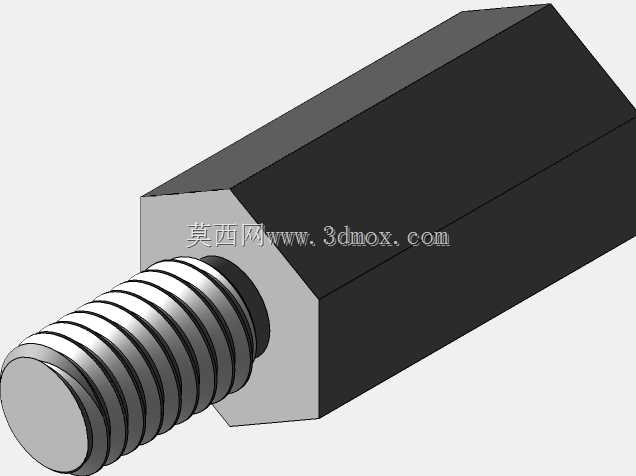

这套六角定位支撑组件主要面向工装夹具搭建、自动化生产线工位定位、精密检测治具装配等工业场景，在多工位快换工装、PCB板载定位、小型零部件装配限位环节中，能够为被固定工件提供稳定的竖向支撑与精准的水平位置约束，避免工件在加工、检测、装配过程中出现偏移、晃动，保障工序精度的一致性。整套组件覆盖了从短行程到长行程的支撑高度需求，可适配不同厚度、不同安装空间的工装场景，无需额外加工转接件即可直接完成装配。产品功能层面，每根定位柱下端采用标准M6外螺纹结构，可直接拧入工装底板的预制螺纹孔完成固定，上端带同规格螺纹延伸段，可配合压块、螺母完成被支撑工件的锁紧固定；柱身中段的六角结构既可以作为扳手夹持位，方便安装时施加拧紧力矩，避免柱身跟转，也能在部分侧向限位场景中提供防转约束，防止支撑柱受侧向力时发生转动偏移。设计思路上，整套组件采用等直径柱身搭配两端螺纹的对称结构，柱身直线度控制在较高精度范围内，保证支撑面与安装底面的垂直度，避免因柱身倾斜导致支撑面不平、工件定位偏差；六角对边尺寸采用标准五金件通用规格，可适配常规开口扳手、套筒工具，降低现场安装的工具适配成本；不同长度规格的柱身采用统一的端部螺纹尺寸与六角结构尺寸，实现同规格下的长度快速替换，当工装需要调整支撑高度时，仅需更换对应长度的定位柱即可，无需重新设计底板安装孔位，大幅缩短工装改造成本与周期。外形尺寸与安装边界方面，单根定位柱的螺纹规格统一为M6，覆盖10mm到100mm的有效支撑高度区间，六角结构的轴向位置靠近下端安装面，既不会干涉上端工件的放置空间，也能保证扳手操作时的足够行程；安装时仅需在工装底板上预制标准M6螺纹孔，孔位周边预留不小于六角对边尺寸的操作空间即可完成装配，柱身外径小于螺纹大径的外接圆尺寸，不会额外占用过多的工装排布空间，可在狭小的工装板面上实现密集点位的支撑布局，适配多定位点的复杂工件装夹需求。柱身端面做了平磨处理，保证支撑端面的平面度，与工件接触时不会出现点接触导致的工件压痕或支撑不稳问题，整套组件的结构简洁，加工工艺性好，适合批量加工使用，在各类非标工装设计中能够大幅减少设计人员的重复建模工作量，提升工装设计效率。
