双法兰90度弯通管路连接接头

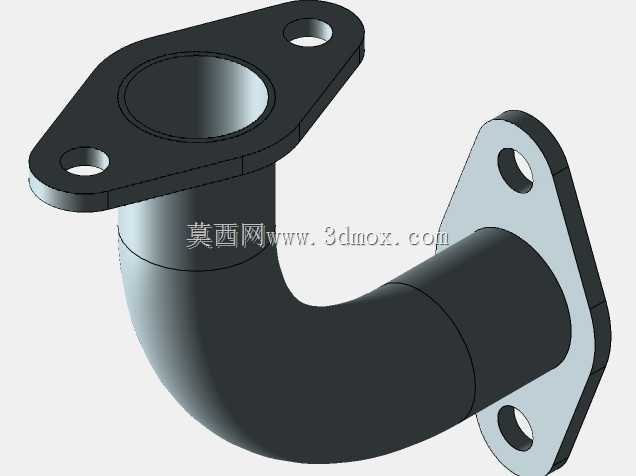

这款双法兰90度弯通接头，主要应用在中小通径的流体输送管路系统中，常见于小型动力设备的气路、油路布设，暖通系统的管路转向接驳，以及小型内燃机的进排气支路连接场景，能够在有限的安装空间内完成管路的直角转向，同时保证连接位置的密封可靠性与结构强度。接头整体采用一体化弯折成型的结构设计，两端为菱形法兰安装面，每个法兰面预留两个对称分布的螺栓过孔，安装时可通过螺栓穿过孔位将接头两端分别与对应管路端的法兰座锁紧，法兰面与管路对接的位置设计有环形凸台密封槽，安装时配合密封垫片即可实现端面静密封，避免输送介质出现渗漏问题。中间的弯管段采用平滑圆弧过渡的90度弯折结构，弯折处的曲率经过优化，既能够尽可能降低介质流经转向位置时的阻力损失，减少管路内部的紊流与冲蚀，也能避免弯折位置出现应力集中，提升接头整体的承压能力。从安装边界来看，两端法兰的菱形轮廓尺寸适配小空间内的紧凑安装需求，两个安装面呈垂直分布，螺栓过孔的位置公差经过严格控制，能够保证安装时与对接法兰的孔位精准对齐，无需额外调整管路位置即可完成装配。弯管段的外径与壁厚经过匹配设计，在满足常规管路系统承压要求的前提下，尽可能控制整体重量，降低管路系统的额外负载。接头的整体外形无尖锐棱角，所有边缘位置都做了圆角过渡处理，既能够避免安装过程中划伤操作人员，也能减少应力集中带来的结构失效风险。在实际使用场景中，这类弯通接头可以替代多段直管加弯头的拼接结构，减少管路的连接点位，降低整个管路系统的渗漏风险点，同时一体化的结构也比拼接式弯头拥有更好的结构强度，能够承受管路运行过程中产生的振动与压力波动，适配有一定振动工况的设备管路连接需求。设计过程中充分考虑了安装便利性与使用可靠性，法兰面的密封槽深度与宽度匹配常用的标准密封垫片尺寸，无需定制特殊密封件即可完成装配，螺栓过孔的直径略大于常用安装螺栓的外径，能够补偿一定的安装位置偏差，降低现场安装的对位难度。弯管段的内壁做了平滑处理，减少介质流动时的阻力，也避免介质中的杂质在弯折位置堆积，保障管路长期运行的通畅性。
