波形弹簧垫圈紧固缓冲结构设计

在各类机械装配场景中，螺栓连接的防松与载荷缓冲一直是影响设备运行稳定性的核心细节，波形弹簧垫圈正是针对这类需求设计的弹性紧固配件，广泛应用于精密仪器、汽车装配、通用机电设备、家电制造等多个领域的螺纹连接工位，能够在受限的安装空间内提供稳定的轴向预紧力，避免设备运行过程中因振动、冲击导致的螺纹副松动，同时补偿连接面间的尺寸公差、吸收局部冲击载荷，保护被连接件表面不受刚性挤压损伤。

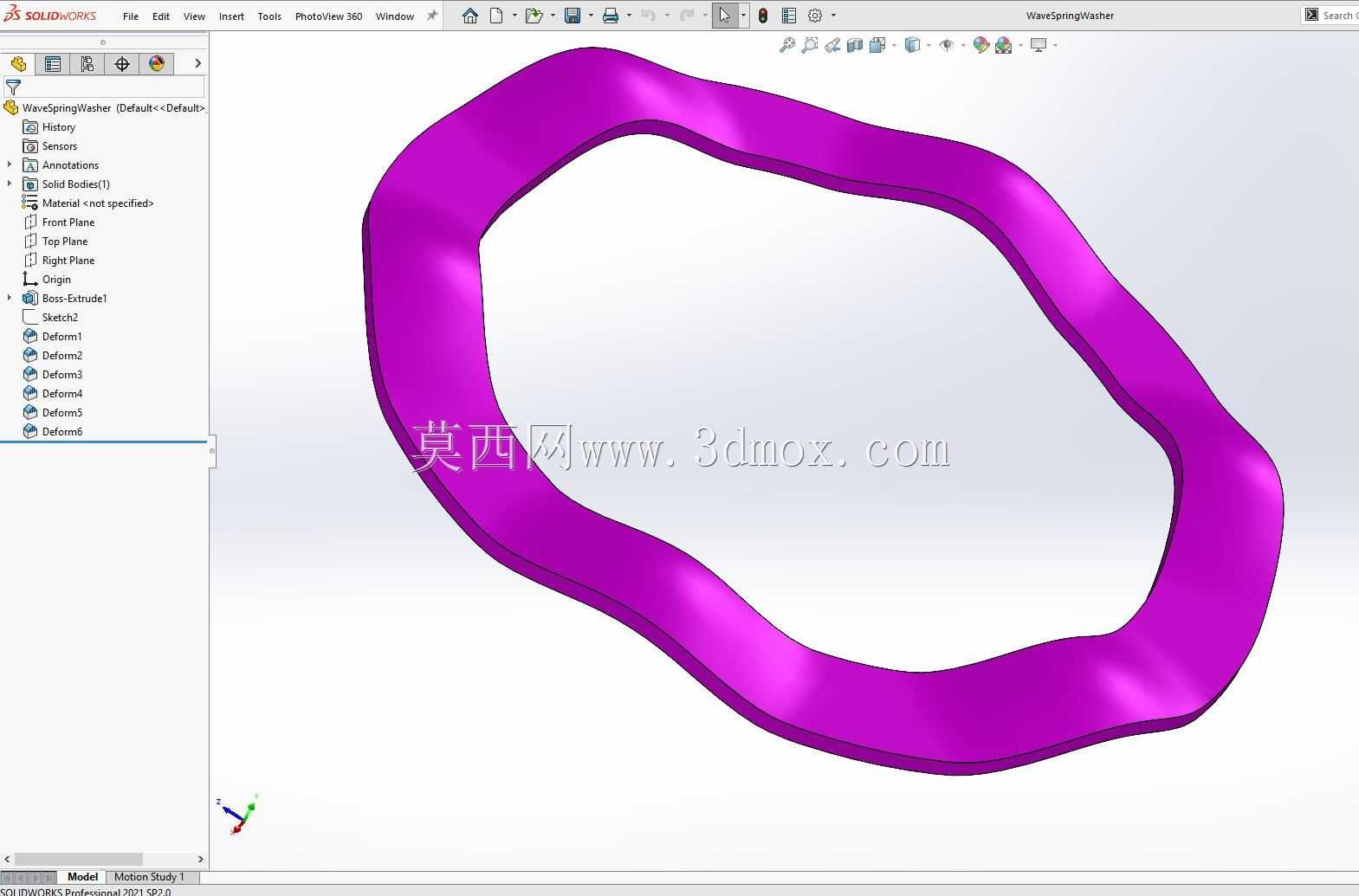

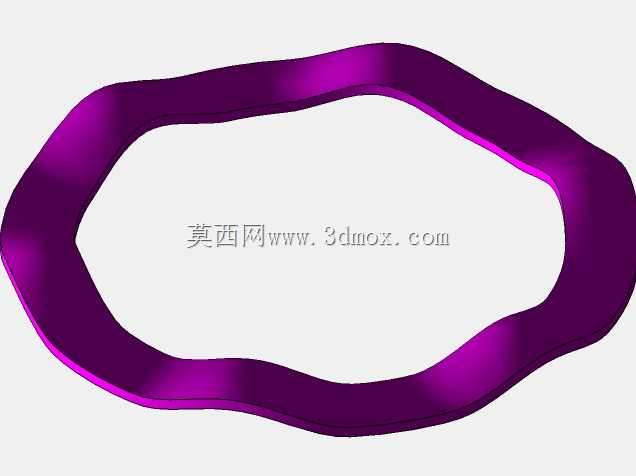

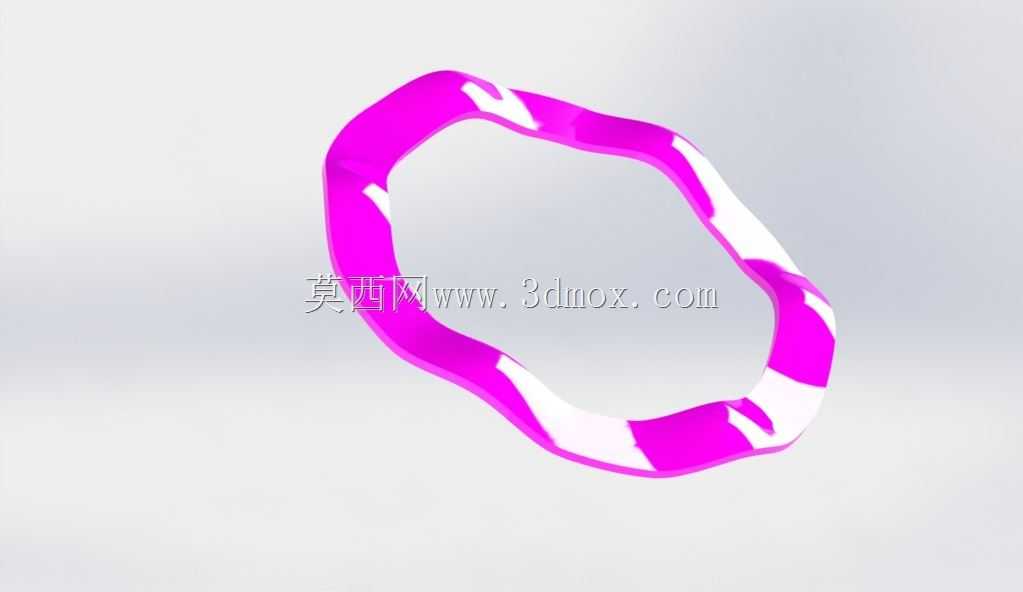

这款波形弹簧垫圈采用闭合环形的波浪形曲面结构设计，整体为等截面的环形条带弯折成型，沿圆周方向均匀分布连续的波峰波谷结构，不同于普通平垫圈的平面接触形式，波形结构在受到轴向压力时会产生可控的弹性形变，在螺栓拧紧后持续对连接副施加轴向张紧力，增大螺纹副之间的摩擦阻力，从根源上降低振动工况下螺纹回转松脱的概率。设计过程中重点考量了弹性形变区间与材料屈服强度的匹配关系，确保垫圈在额定预紧力下的形变处于弹性变形范围内，不会因长期受压产生塑性变形导致预紧力衰减，同时波峰波谷的过渡位置采用大圆角顺滑衔接，避免应力集中导致的垫圈断裂失效，提升长期交变载荷下的使用寿命。

从安装边界来看，这款垫圈的内孔尺寸适配对应规格的螺栓外径，安装时可直接套在螺栓杆部，放置于螺栓头与被连接件之间、或是螺母与被连接件之间，无需额外的安装定位结构，适配常规的螺栓装配工艺，不会增加额外的装配工序成本。垫圈的整体厚度远小于普通圆柱螺旋弹簧，在轴向安装空间受限的场景下，能够替代螺旋弹簧提供同等量级的弹性预紧力，大幅压缩连接结构的轴向尺寸，满足紧凑化设备的装配需求。不同于开口型弹簧垫圈依靠切口尖角嵌入被连接件实现防松的形式，这款波形垫圈的接触面为连续的曲面，不会对被连接件的表面造成划伤压痕，适合对表面防护要求较高的有色金属件、涂层件连接场景，在提供可靠防松效果的同时保护工件表面完整性。在实际使用中，这类波形垫圈还能够补偿被连接件表面的平面度误差，弥补加工过程中产生的小幅形位公差，让连接面的受力分布更加均匀，避免局部应力集中导致的连接件变形，尤其适合薄壁件、冲压件这类刚性较低的零件连接工位，有效分散连接压力，防止薄壁件被压溃变形。
