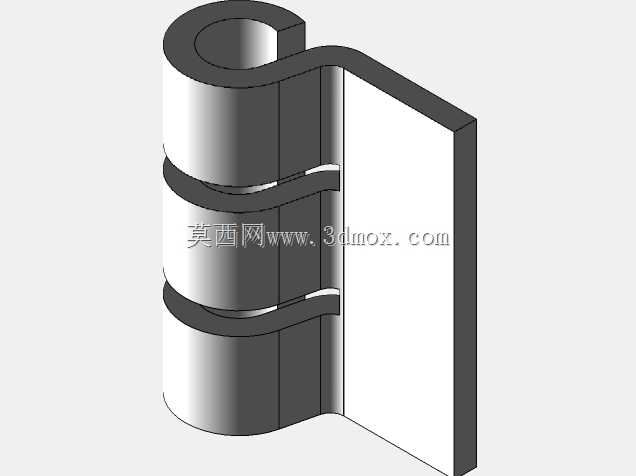

恒珠电气柜用横柱式暗装铰链结构

这款横柱式铰链主要面向工业电气柜体、低压配电控制柜、工业设备箱门的装配场景，是柜体门体与框架实现转动连接的核心承载部件，在各类立式电气柜、壁挂式控制箱、户外防雨柜体中都能适配使用，承担门体开合的转动支撑、定位限位作用，日常使用中可承受上千次的反复开合动作，适配常规厚度的冷轧钢柜体门板安装需求。从功能特性来看，该铰链采用隐藏式横柱安装结构，安装后外露面平整无突出棱角，不会在柜体开合过程中剐蹭周边布线或操作人员衣物，铰链本体采用高强度耐磨结构设计，转动阻尼均匀，门体开合过程无卡顿、无异常晃动，闭合后可配合柜锁实现门体与框架的紧密贴合，满足电气柜体的防护密封要求，可适配常规IP54及以上防护等级的柜体装配需求，有效阻挡外界粉尘、溅水进入柜体内部，保护柜内电气元件稳定运行。从设计思路层面，这款铰链采用一体化柱式主体结构，摒弃了传统外露合页的多零件拼接设计，减少了装配过程中的零件对位步骤，安装时仅需在柜体框架和门体对应位置开出匹配的安装孔位，将铰链柱体嵌入预设孔位后通过紧固件锁紧即可完成装配，无需复杂的现场调校，大幅降低柜体生产环节的装配工时。设计过程中充分考虑了不同柜体的安装公差适配需求，铰链的转动配合预留了合理的间隙补偿量，可抵消柜体焊接、钣金加工过程中产生的微小尺寸偏差，保证门体开合顺畅。在外形尺寸与安装边界上，该铰链整体为细长柱式结构，主体截面为适配安装孔的类方形，整体长度适配常规2毫米厚度冷轧钢板的柜体安装，安装时在门侧与框侧的开孔深度无需超过20毫米，不会占用柜体内部过多的布线空间，铰链转动行程覆盖常规柜体门体120度开合需求，完全满足日常检修、元件更换时的门体开启角度要求，开合到最大角度时也不会与柜体侧边的走线槽、安装梁产生干涉，适配绝大多数标准工业电气柜的安装空间要求，无需对柜体原有结构做额外改造即可替换同规格的老式铰链产品。
