壁挂式雨刮臂安装固定工装结构

这套壁挂式支撑结构主要应用于汽车零部件生产车间的工位侧装场景，多用于雨刮臂总成的预装、检测与临时存放环节，适配垂直立面安装需求，能够充分利用车间墙面的闲置垂直空间，减少地面工位的占用面积，让生产线旁的物料排布更紧凑有序，方便作业人员随手取放待装配或待检测的雨刮臂部件，降低工位间物料转运的多余动线。

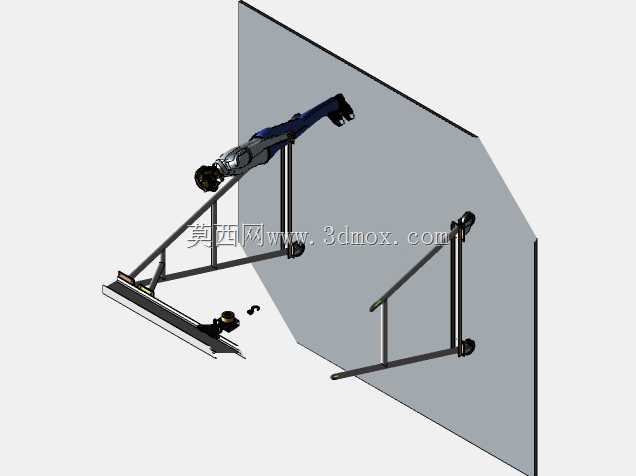

从实际用途来看，该结构可同时承载多组不同规格的雨刮臂组件，斜向支撑臂与水平托条配合，能够贴合雨刮臂的自然弯折形态，避免部件放置时出现剐蹭、形变，配套的小型固定卡扣可对雨刮臂的连接端进行限位，防止部件从支架上滑落，右侧的辅助扶手结构可作为作业人员操作时的临时借力点，也可悬挂小型装配工具，拓展工位的实用功能。

功能特性上，整套结构采用三角稳定支撑设计，主支撑臂与墙面固定座之间加装斜向加强杆，能够有效分散承载时的受力，避免长期承重出现支架变形；所有与零部件接触的托边都做了圆弧过渡处理，不会刮伤雨刮臂表面的涂装层；固定座采用多点螺栓锁紧的方式与墙面连接，安装后整体结构晃动量极小，可适配单组重量不超过15kg的部件承载需求。

设计思路层面，整套结构优先考虑工位操作的人机工程学，安装后托条的高度匹配站立作业人员的手肘操作高度，取放部件时无需过度弯腰或抬臂；结构拆分上采用模块化设计，支撑臂、固定座、托条都为独立可拆构件，若某一部分出现磨损可单独更换，无需整体拆解更换；同时预留了多组安装孔位，可根据实际承载的雨刮臂尺寸调整支撑臂的伸出长度，适配不同车型的雨刮臂预装需求。

外形尺寸与安装边界方面，整套结构展开后横向最大宽度约为820mm，纵向安装高度范围可在600mm至1200mm间根据墙面条件调整，支撑臂伸出墙面的最大距离为460mm，不会过度占用通道空间；安装时要求墙面为实心混凝土或加厚钢板立面，固定点的单颗螺栓承重不低于50kg，安装后支架前端的最大下挠度不超过2mm，保证放置部件后的结构稳定性，托条表面预留的卡槽间距为120mm，可同时放置3组不同规格的雨刮臂组件，满足单工位15分钟左右的装配物料周转需求。
