多工位立式检测工装支架组合结构

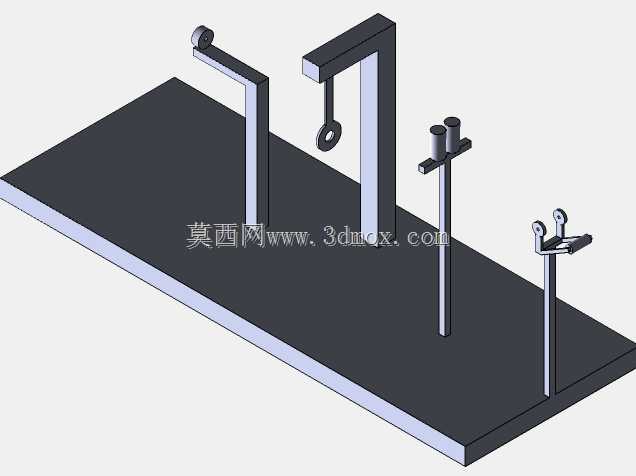

该套立式工装支架组合结构，主要面向小型零部件装配、工序间检测、轻量工件吊装转运的车间生产场景，可适配电子元器件、小型五金件、精密塑胶件的多工序并行作业需求，在流水线旁的离线检测工位、实验室样件测试工位、维修车间的小型零件拆解工位都能发挥实用价值。整套结构以一块平整的矩形安装底板作为承载基座，底板边缘做了倒角处理，避免安装及使用过程中尖锐边角造成磕碰损伤，底板上预留了多组安装孔位，可直接通过膨胀螺栓或压块固定在车间工作台面、地面预埋板上，安装边界规整，不需要额外定制复杂的适配底座，常规平整硬质基面即可完成部署。底板上共设置四组不同功能的立式支撑结构，从左至右第一组为悬臂式滚轮支架，悬臂末端设置横向滚轮，可用于柔性线材、薄型带状工件的导向承托，在工件输送或拉力测试过程中减少接触面摩擦，避免工件表面出现划伤；第二组为C型悬臂吊装支架，悬臂下方预留吊环安装位，可搭配小型拉力计、气动吊钩、弹簧平衡器使用，实现10kg以内轻型工件的垂直起吊、悬挂测试、重力方向受力检测作业，支架立柱采用加厚矩形截面型材，悬臂与立柱连接处做了加强筋处理，满载工况下形变量可控制在0.1mm以内，满足精密检测的刚度要求；第三组为双圆柱定位立柱，顶部设置横向安装杆，可用于安装光电传感器、检测探针、气动夹爪等执行元件，作为工件到位检测、尺寸多点位检测的安装载体，立柱高度可根据实际检测需求做上下调整，适配不同高度规格的被测工件；第四组为双摇臂式可调支架，两个摇臂均可绕立柱做水平方向旋转，末端设置安装平面，可固定小型摄像头、扫码枪、涂胶头或点胶阀，实现工件多方位的视觉检测、标识扫码、微量涂胶作业，摇臂的旋转阻尼可手动调节，调整到目标角度后可自动锁止，不会出现作业过程中位置偏移的问题。整套结构的设计思路以模块化、多功能集成为核心，将零散的单功能工装整合到同一安装平台上，减少车间内零散工装的占地面积，同时缩短不同工序间的工件转运距离，提升小批量多品种工件的作业效率，各支架的安装位置可根据实际生产流程在底板T型槽内灵活调整，不需要重新加工底板即可适配不同的作业流程排布。
