CR10S4打印机用波纹管垂直支撑支架

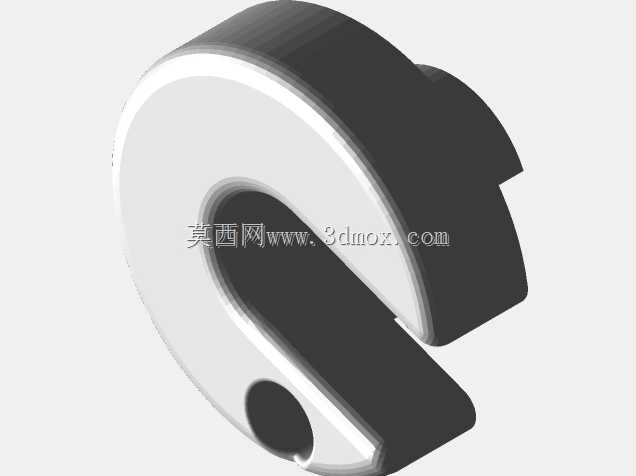

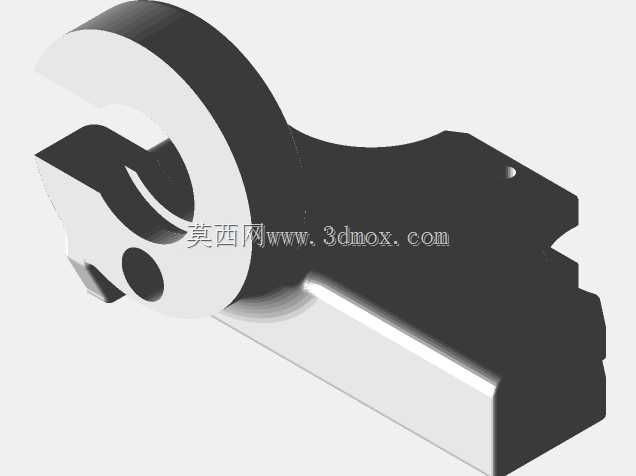

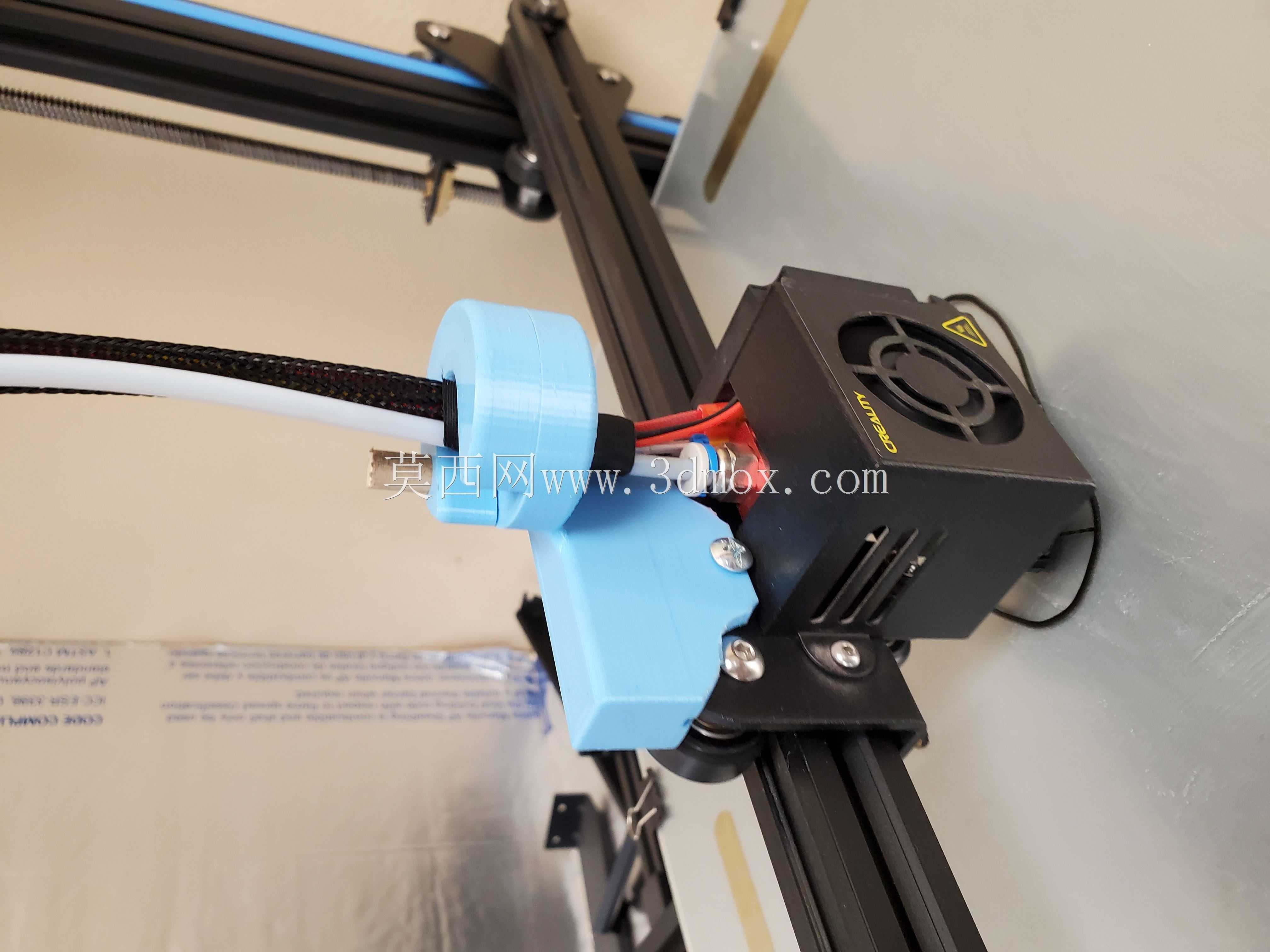

这款支架是专为CR10S4型号FDM熔融沉积型3D打印机设计的挤出头端管线支撑构件，核心应用场景覆盖桌面级3D打印的日常生产、创客DIY改装、小型加工服务场景下的设备稳定性升级，主要解决打印过程中挤出头随X轴横梁往复移动时，波纹管及内置线材、送料管出现的下垂、剐蹭打印件、反复弯折磨损的行业共性问题。在实际打印作业中，3D打印机挤出头端需要集成加热线、热敏电阻线、散热风扇供电线以及耗材送料管，这些管线通常会套入波纹管做集中防护，当挤出头沿X轴做高速往复运动时，无支撑的波纹管会随移动惯性甩动，一方面容易剐蹭到正在打印的模型表面造成层纹错位、打印失败，另一方面长期反复弯折会导致波纹管内部线材外皮破损、送料管弯折堵料，大幅提升设备的故障概率。这款支架的核心功能就是为波纹管提供稳定的垂直支撑，让波纹管始终保持竖直向上的走线姿态，不会随挤出头移动出现横向甩动或下垂，从根源上避免管线剐蹭打印件的问题，同时减少管线的弯折角度，延长线材和送料管的使用寿命。从设计思路来看，这款支架采用分体式卡扣结构，上部为圆筒状卡扣结构，内径匹配常用的打印机防护波纹管外径，能够牢牢卡住波纹管根部，避免波纹管转动或滑脱；下部为贴合挤出头安装座的L型固定结构，安装面完全匹配CR10S4挤出头散热块旁的铝型材安装位，不需要对原有设备做打孔、切割等破坏性改装，仅需配套一枚1/4规格的销钉即可将支架顶部锁定到位，安装过程简单快捷，普通用户无需专业工具即可完成改装。从安装边界与尺寸适配来看，支架整体采用轻量化设计，安装后不会额外增加挤出头运动组件的过多负载，不会影响X轴电机的运动负载与打印精度，安装位置完全避让开挤出头的散热风扇、加热块、喷嘴等核心工作部件，不会对散热气流造成遮挡，也不会干涉打印平台的调平操作、喷嘴更换操作，在挤出头移动到X轴两端极限位置时，支架也不会与设备框架、同步带、导轨等部件发生剐蹭干涉，适配CR10S4设备的全行程打印范围。支架的外形采用圆弧过渡设计，没有尖锐棱角，不会在安装或日常维护时划伤操作人员，整体结构强度足够支撑波纹管及内部管线的重量，长期使用不会出现变形、断裂的问题，能够适配不同耗材打印时的高温工作环境，不会因为挤出头散热块的余温出现软化变形。
