CR10S4打印机波顿管固定支撑适配结构

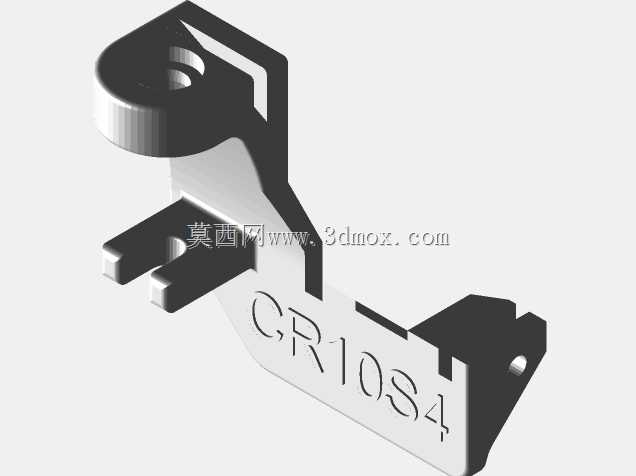

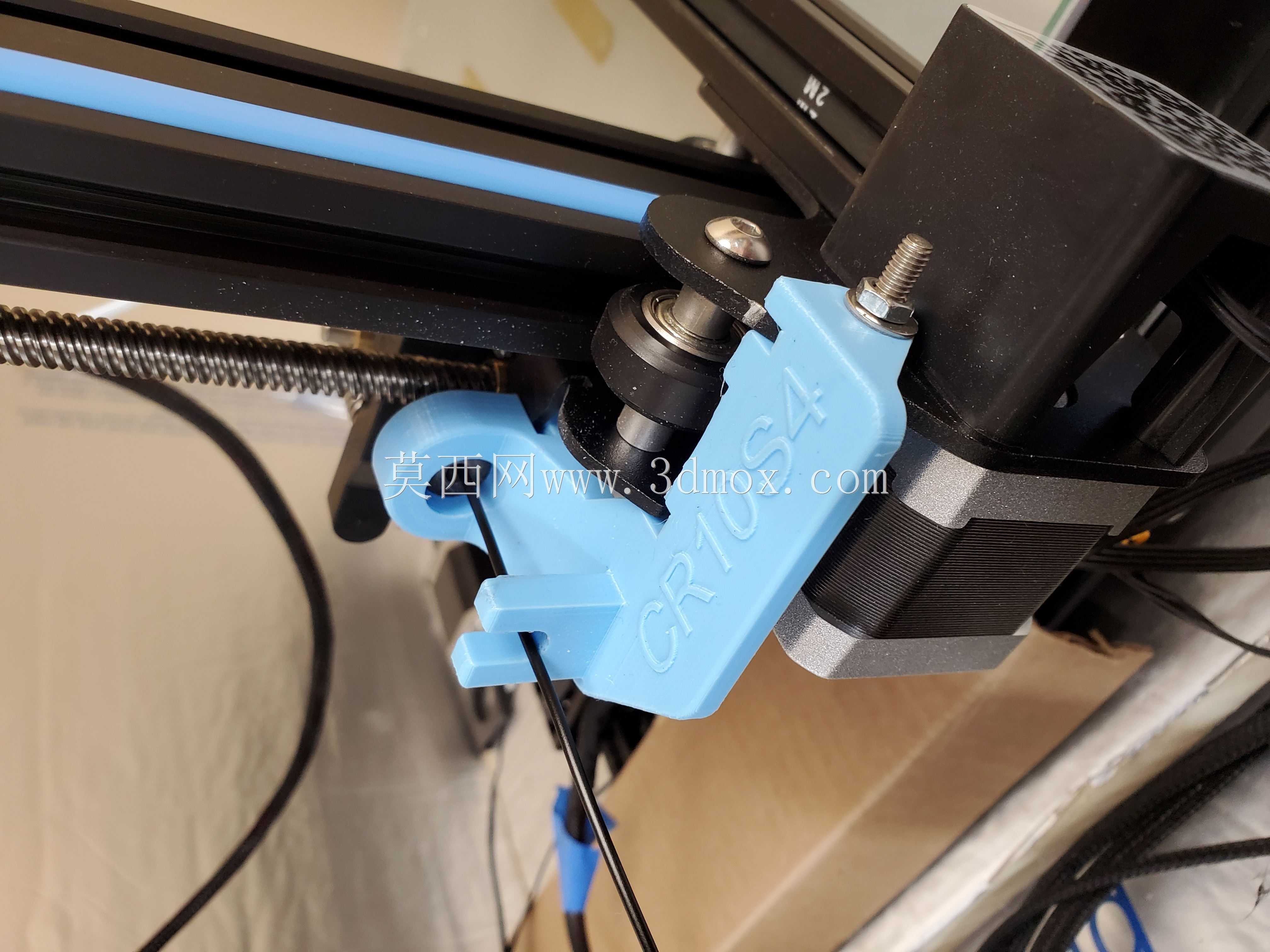

在桌面级FDM3D打印的日常作业场景中，进料波顿管的走线稳定性直接影响耗材输送的顺畅度，尤其是CR10S4这类大尺寸机型，打印行程跨度大，波顿管如果缺乏有效固定，会随着打印头的往复移动出现晃动、拉扯、弯折角度过大的问题，轻则导致耗材进料阻力波动，引发打印层厚不均、出料断续的瑕疵，重则造成波顿管接头松脱、耗材卡滞断料，直接中断打印进程，造成耗材与打印时间的双重浪费。这款适配结构正是针对这一实际使用痛点设计，专门为马赛克调色板配套的波顿管提供刚性安装支撑，同时兼容同规格其他机型的波顿管固定需求。从功能特性来看，该适配结构采用卡扣式贴合安装逻辑，主体轮廓完全匹配CR10S4挤出机侧方的安装位面，不需要对原有设备的结构进行大规模改造，仅需对应位置的单颗螺栓即可完成锁紧固定，安装后能够将波顿管的出线角度约束在合理范围内，让波顿管从挤出机接头位置延伸出的走线弧度保持平滑过渡，避免管路出现死折、锐角弯折的情况，保证耗材在管内输送时的阻力恒定，即使打印头运行到成型平台的最远对角位置，管路也不会出现拉扯受力，不会对打印头的运动精度造成额外负载。在设计思路上，这款适配结构充分考虑了桌面3D打印用户的改装便利性，整体采用一体化的造型设计，没有多余的零散装配部件，安装时不需要额外定制特殊规格的紧固件，用户仅需在原有挤出机的对应安装位进行固定即可，结构上预留了波顿管的穿装卡位，能够牢牢卡住配套橡胶套圈的波顿管端头，避免打印过程中管路从卡位中脱出，同时结构的壁厚做了均匀化处理，即使采用普通PLA耗材打印也能获得足够的结构强度，不会因为长期的管路拉扯出现开裂、变形的问题。从安装边界与尺寸适配来看，该结构的整体外轮廓完全避让开挤出机的运动部件、同步带运行路径以及电机散热区域，安装后不会和X轴导轨、传动轮组、打印头风扇等原有部件产生运动干涉，结构的安装孔位精准对应挤出机侧方的预留螺孔位置，锁紧后结构与安装面完全贴合，不会出现晃动松旷的情况，波顿管固定后的出线方向与挤出机进料口保持同轴度偏差在合理范围内，最大程度降低耗材进料的转折阻力，同时适配结构的突出高度控制在极小范围内，不会在打印头回零、移动到边缘位置时和机架、型材框架产生碰撞，能够完美适配设备原有的运动行程范围，不会缩减设备的有效打印尺寸。实际使用中，安装该适配结构后，波顿管的走线更加规整，打印过程中耗材输送的稳定性得到明显提升，尤其是在多色打印、高速打印的工况下，能够有效避免因为管路晃动带来的进料偏差，提升长时间连续打印的可靠性，对于使用马赛克调色板做多色打印的用户来说，这款适配结构解决了外接调色板波顿管缺乏固定点的问题，让多色耗材的输送路径更加稳定，减少换色过程中的卡料、漏料问题。
