3D打印机马赛克调色板挤出连接适配结构

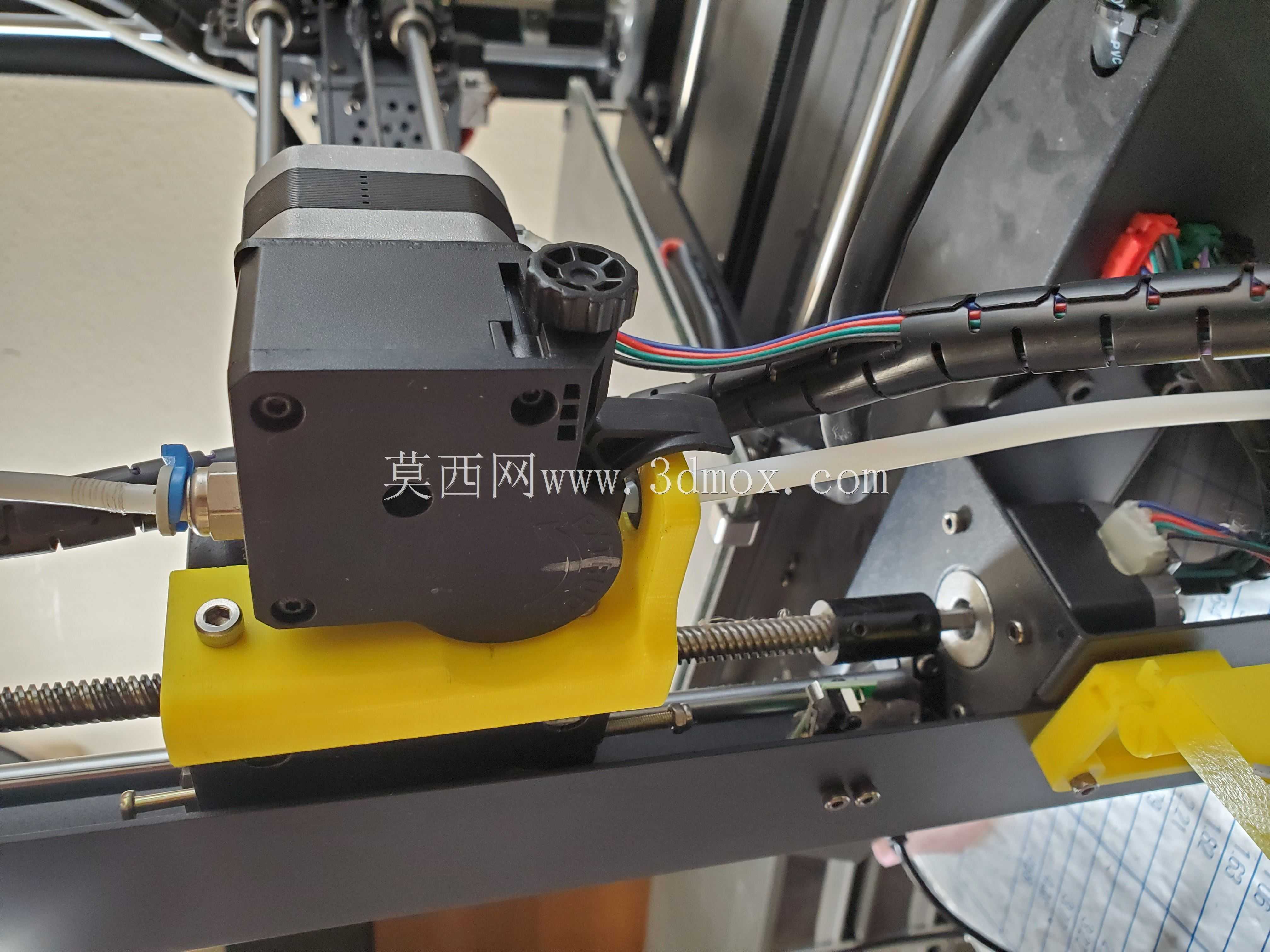

在桌面级FDM 3D打印的多色耗材切换应用场景中，不同功能模块间的耗材通路衔接一直是影响多色打印稳定性的核心痛点，尤其是马赛克调色板这类外置多色耗材切换装置，与打印机端挤出机构的连接如果存在松动、错位、耗材弯折卡滞的问题，很容易出现送料阻力过大、耗材回抽误差超标、打印断料、串色等故障，直接影响多色打印的成品率。这款适配结构正是针对这一实际使用需求设计，专门用于实现马赛克调色板出料端到任意立方巨型S型号3D打印机挤出机进料端的刚性稳固连接，彻底解决软质耗材在转接段容易出现的弯折、晃动、移位问题。从功能特性来看，该适配结构采用一体化的安装定位设计，主体黄色支撑部分直接卡装固定在挤出机的安装型材导轨上，不需要对原有打印机的挤出机构进行打孔、切削等破坏性改装，安装时只需要对准挤出机进料口的同轴位置，通过原有型材的安装槽位配合紧固件即可完成固定，安装边界完全贴合原有挤出机的外围尺寸，不会和X轴运动行程上的其他部件产生运动干涉，适配结构的进料端预留了标准的气动快插接头安装位，可以直接对接来自调色板端的聚四氟乙烯送料管，出料端则精准对准挤出机的进料喉管轴线，保证耗材从送料管进入挤出机齿轮的整个通路保持顺滑的直线过渡，不存在锐角弯折的位置，能够大幅降低耗材输送过程中的摩擦阻力。设计思路上，这款适配结构优先考虑了安装的便捷性和长期使用的结构稳定性，支撑部分的造型完全贴合对应型号挤出机的外壳轮廓，卡装后不会出现相对位移，同时预留了挤出机调节旋钮、接线端子的操作空间，安装完成后依然可以正常操作挤出机的张紧调节结构，不会影响日常的挤出机维护、耗材更换操作。适配结构的送料通路内径匹配常规1.75mm直径的3D打印耗材，内壁做了顺滑过渡处理，不管是硬质PLA耗材还是柔性TPU耗材，都可以顺畅通过，不会出现耗材刮屑、卡滞的问题，配合橡胶套使用时，可以进一步缓冲送料过程中的细微振动，让多色打印过程中的耗材回抽、送进动作更加精准，有效减少多色打印过程中的漏料、串色问题，提升多色打印的成品质量。
