Ruggeduino迷你小型SE控制电路板结构设计

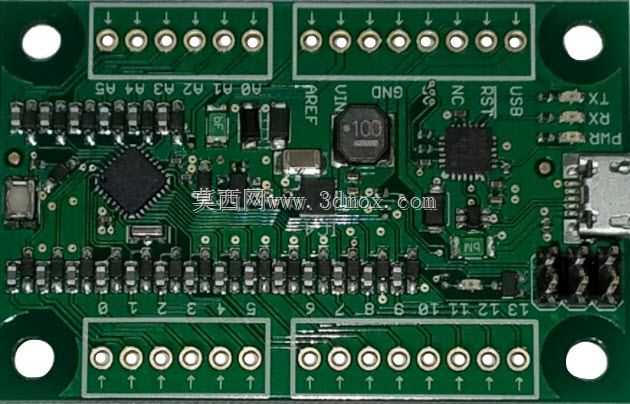

这款迷你小型SE控制板是面向紧凑型工业控制场景开发的核心硬件载体，主要适配空间受限的小型自动化设备、嵌入式控制单元、教学实验平台以及简易物联网终端的控制需求，能够在狭小安装空间内完成数字量输入输出采集、基础逻辑运算、外设驱动控制等核心功能，替代传统体积庞大的PLC模块完成轻量化控制任务，尤其适合小型智能装备、桌面级自动化装置、定制化小型电控系统的集成使用。从功能特性来看，该控制板采用四层PCB布线设计，板载多组LED状态指示通道，可直观反馈每一路IO端口的工作状态，四角设置的金属化安装孔能够配合铜柱或螺丝完成板卡的稳固固定，避免设备运行过程中震动导致的板卡移位、接插件松脱等问题；板上预留的多组接线端子排采用统一间距排布，能够快速对接外部传感器、执行器、电源模块等外设，降低现场接线的操作难度，同时板载核心电路区域做了铺地隔离设计，可有效降低工业现场电磁干扰对控制信号的影响，提升运行稳定性。在设计思路上，该板卡始终围绕紧凑化、高适配性的核心目标展开，整体布局将接线端子统一排布在板卡上下两侧，既方便外部线缆的规整走线，也能最大化压缩板卡的无效占用空间；状态指示灯对应每一路IO通道紧邻端子排布，调试人员无需对照原理图即可快速判断端口通断状态，大幅提升现场调试与故障排查的效率；安装孔的位置避开了板上核心元器件与走线区域，安装时不会对板卡电路造成挤压损伤，同时四个安装孔的对称布局也支持板卡正向、侧向等多种安装姿态，适配不同设备内部的安装空间走向。从外形尺寸与安装边界来看，该板卡整体长宽尺寸控制在极小范围内，板身厚度符合常规PCB板厚标准，安装孔的中心距经过精准核算，既能够兼容通用的小型控制板安装支架，也可直接固定在设备内部的预留安装平面上；接线端子向外伸出的高度、板上最高元器件的高度都做了统一限制，确保板卡安装后不会与周边结构件、其他电路板产生空间干涉，能够轻松嵌入到紧凑的设备腔体内部，满足小型化设备的电控集成需求，在保证基础控制功能完备的前提下，最大程度降低了电控部分的空间占用，为小型自动化设备的结构设计留出更多灵活调整的余地。
