工业控制用多通道IO采集模块结构设计

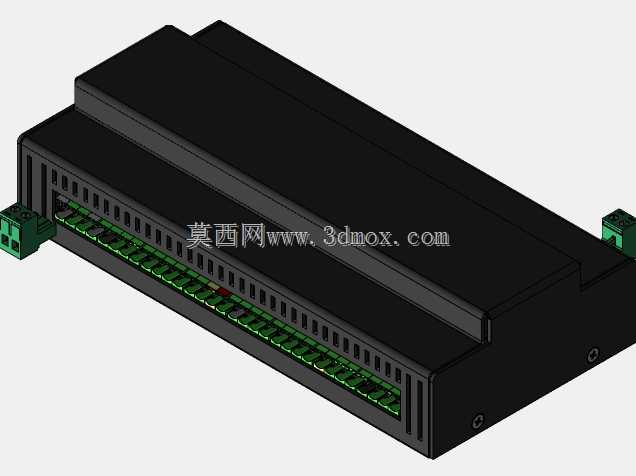

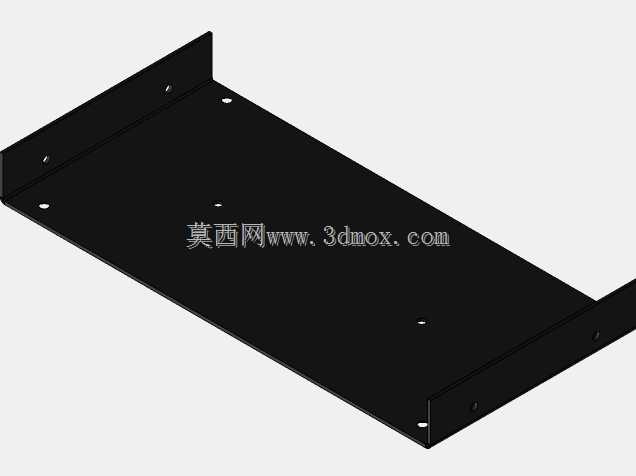

该模型对应的实体设备是工业现场分布式控制系统中的核心采集单元，主要应用于离散制造产线、过程控制站点、智能楼宇配电、环境监测组网等场景，承担前端传感器信号采集、执行器指令中转的核心作用，可对接开关量、模拟量等多种类型的现场信号，实现现场设备与主控PLC之间的信号交互与电气隔离，避免现场强电干扰串入主控系统影响运行稳定性。设备整体采用长条形模块化壳体设计，主体外壳选用阻燃ABS工程塑料材质，表面做细磨砂纹理处理，既可以提升日常使用中的抗刮耐磨性能，也能避免表面积累静电影响内部电路运行。壳体两侧预留标准DIN导轨安装卡扣结构，可直接卡装在工业机柜内的35mm标准导轨上，无需额外打孔固定，适配绝大多数工业电控柜的安装规范，安装边界充分考虑柜内走线空间，上下两侧预留足够的线缆弯折余量，不会出现接线后柜门无法闭合的问题。设备正面排布多组绿色插拔式接线端子，端子排采用错位排列设计，每路接线位旁预留标识打印区域，方便现场施工人员标注对应信号点位，降低接线错误概率；端子采用防松设计，搭配带压线框的接线结构，可适配0.5-2.5平方毫米的多股铜芯线缆，即使在设备长期运行产生轻微振动的场景下，也不会出现接线松脱导致的信号中断问题。壳体侧面设置多组通风散热槽，在不破坏壳体整体防护等级的前提下，保障内部电路工作时的热量可自然散出，避免长期高温运行缩短元器件使用寿命。设计过程中充分考虑同系列产品的通用性，同壳体结构可通过调整内部电路板固定螺柱的位置，适配不同通道数的IO采集板卡，无需重新开模制作壳体，大幅降低同系列多型号产品的生产制造成本；两端的电源与通讯接口采用侧插式设计，接线后线缆可沿导轨方向走线，进一步压缩柜内占用的安装空间，方便多台模块并排密集安装，满足小型化电控柜的紧凑布局需求。壳体上下盖采用卡扣加螺丝的双重固定方式，日常维护时无需完全拆解壳体即可快速打开上盖检查内部电路，装配时也可通过螺丝锁紧实现壳体的牢固拼接，避免运输或安装过程中壳体散开。
