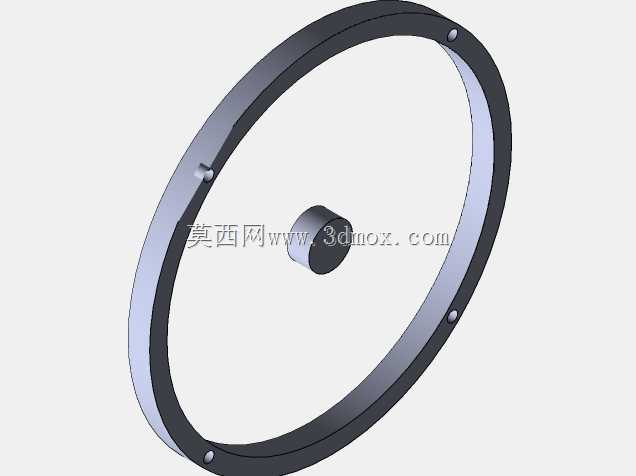

带定位凸点环形限位安装基座结构

该环形构件主要应用于各类需要周向限位、径向定位的装配场景中，常见于精密仪器内腔定位、旋转机构的轴向限位、光学组件的外圈固定以及小型传动结构的支撑基座环节，能够在紧凑的装配空间内提供稳定的周向定位与轴向约束，避免配合部件出现径向窜动或周向滑移，保障整套机构运行的同轴度与位置精度。从实际用途来看，该构件可作为薄壁类旋转部件的外圈支撑，也可作为密封组件的压合固定环，或是传感元件的安装定位环，适配小尺寸空间内的精密装配需求，无需额外设计复杂的连接支架即可完成定位功能，有效缩减装配环节的零件数量与安装工序。在功能特性上，环体周向均匀分布的小型凸点为过盈定位结构，装配时凸点可嵌入配合件的对应定位凹槽内，既能够限制环体自身的周向转动，也可作为装配对位的标识点，降低人工装配的对位难度；环体中心的独立凸柱为同轴定位基准，可与中心轴类零件形成间隙配合，保障环体与中心部件的同轴度公差控制在合理范围内，同时凸柱的端面可作为轴向支撑面，承受轴向的轻载压力，避免环体受轴向力后出现形变偏移。设计思路上，整体采用等厚薄壁环形结构，在保障结构刚性的前提下尽可能降低零件自身重量，减少材料消耗；凸点采用与环体一体化的结构设计，无需额外加装定位销等紧固件，避免了额外装配带来的累积误差，同时一体化结构的抗剪切强度更高，能够承受更大的周向扭矩而不出现定位失效；环体边缘做了微小的倒角处理，既能够去除加工毛刺，也可在装配时起到导向作用，避免锐边刮伤配合零件的表面涂层或密封结构。外形尺寸与安装边界方面，该构件整体为扁平环形结构，径向尺寸远大于轴向厚度，安装时仅需预留与环体外径匹配的圆形安装腔，轴向预留空间略大于环体厚度即可完成装配，中心凸柱的直径与中心配合轴径保持一致，凸柱高度不超过环体轴向厚度的二分之一，不会额外占用过多的轴向装配空间，周向凸点的突出高度控制在极小范围内，不会与安装腔内壁产生额外的干涉，适配小空间内的紧凑装配需求，可直接嵌入对应尺寸的安装槽内完成固定，无需额外的螺栓或粘接工序即可实现稳定定位。
