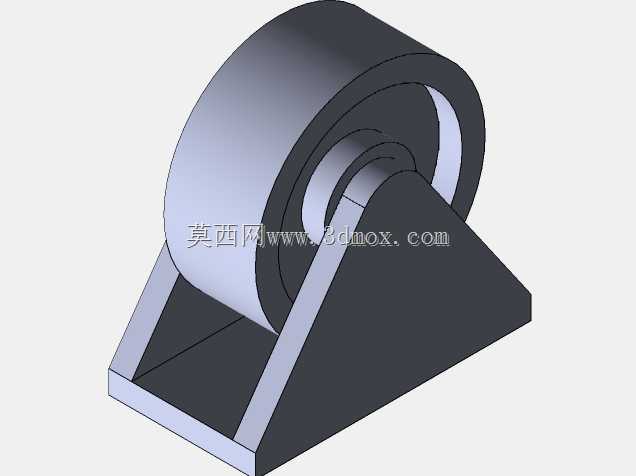

带三角支架的微型定向滚轮结构设计

这款微型定向滚轮结构，主要面向小型移动设备、轻型工装载具、桌面级实验装置、小型物料周转托架等场景使用，能够为低载重的移动类构件提供平稳的直线行走支撑，在小型自动化送料滑台、桌面仪器移动底座、轻型展示道具托架、小型教具移动结构中都能适配使用。从实际用途来看，该结构承担着承载上部载荷、将上部构件的滑动摩擦转化为滚动摩擦，降低移动过程中的阻力，同时通过一体式的三角支架结构保证轮体转动过程中的稳定性，避免轮体出现侧向偏移、晃动脱落的问题，适合在平整的室内台面、光滑地坪、硬质导轨面等工况下使用，不适合大载重、崎岖路面或者需要转向的移动场景。从功能特性来看，该结构采用轮体与支架一体式装配的设计，轮体为宽幅圆柱结构，接触面积更大，单位面积承压更小，滚动过程中不容易压伤接触的支撑面，同时宽轮设计也能提升直线行走的顺直度，减少行进过程中的左右摆幅；支架采用三角斜撑式结构，两个斜向支撑臂从底座两侧向上延伸至轮轴位置，配合平整的矩形安装底座，能够将轮体传递的载荷均匀分散到底座的安装面上，相比单臂支撑的轮架，三角结构的抗侧向冲击能力更强，在受到轻微侧向碰撞时不容易出现支架变形、轮轴卡滞的问题。在设计思路上，这款结构优先考虑了小空间场景下的安装适配性，整体结构紧凑没有多余的外凸构件，轮体完全容纳在两个斜撑臂之间，不会出现轮体外缘超出支架边界的情况，能够在狭窄的安装空间内完成布置；轮轴与支架采用同轴装配设计，轮体内侧预留了足够的转动间隙，避免轮体转动过程中与支架内壁发生摩擦卡顿，同时支架的底座为平整矩形，预留了充足的安装接触面，既可以采用粘接、螺丝锁付的方式与上部构件连接，也可以通过卡扣结构完成快速装配，适配不同的安装需求。从外形尺寸与安装边界来看，该结构整体轮廓为规整的类三角块状，轮体直径与支架底座长度比例协调，安装底座的宽度与轮体宽度匹配，安装时只需要保证底座贴合面平整，预留出轮体转动所需的下部空间即可，不需要额外预留轮体侧向的摆动空间，上部载荷的重心尽量落在支架底座的中心区域，就能保证轮体受力均匀，转动顺畅，不会出现偏载卡滞的问题。
