高精度渐开线花键内孔加工拉削刀具

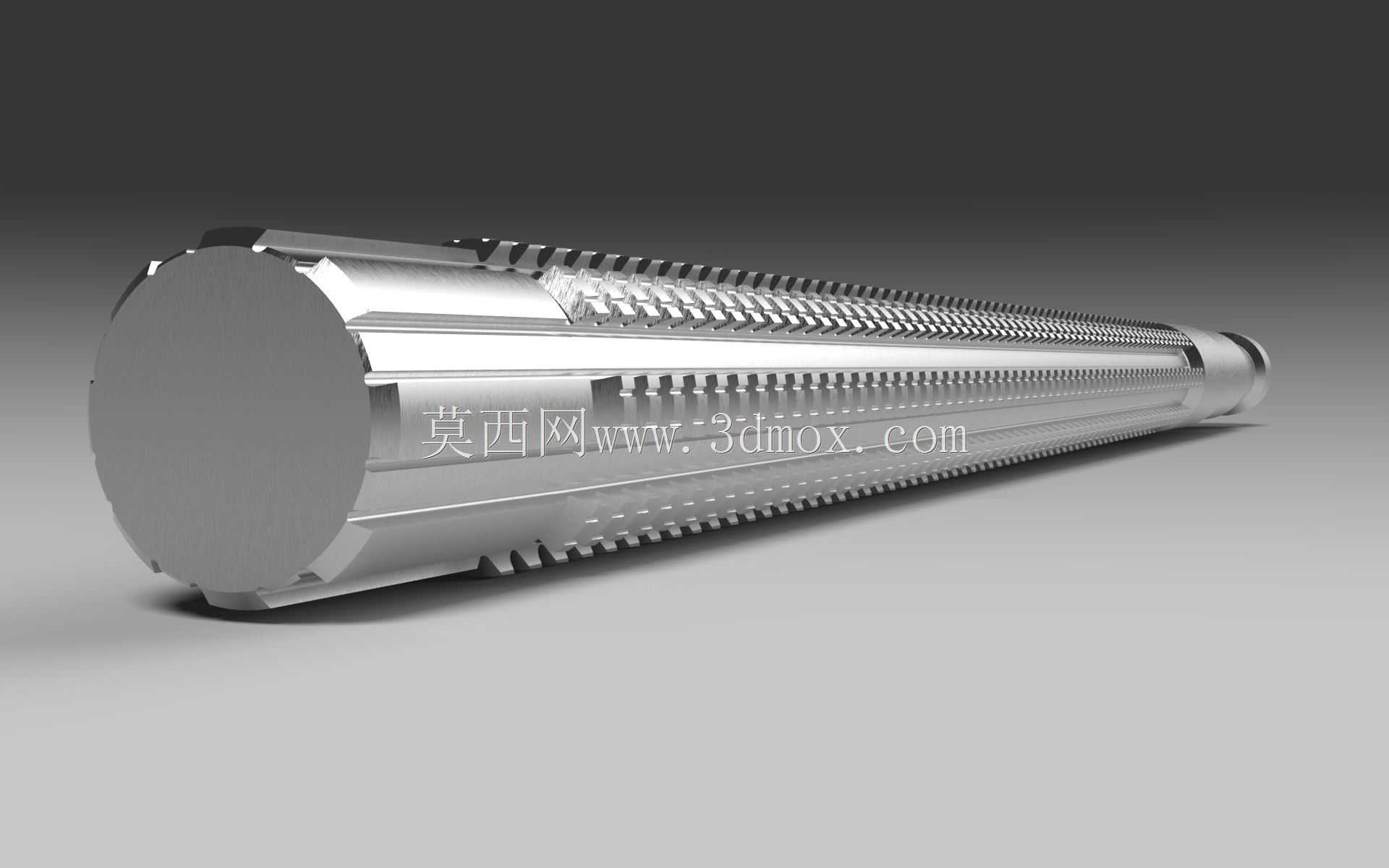

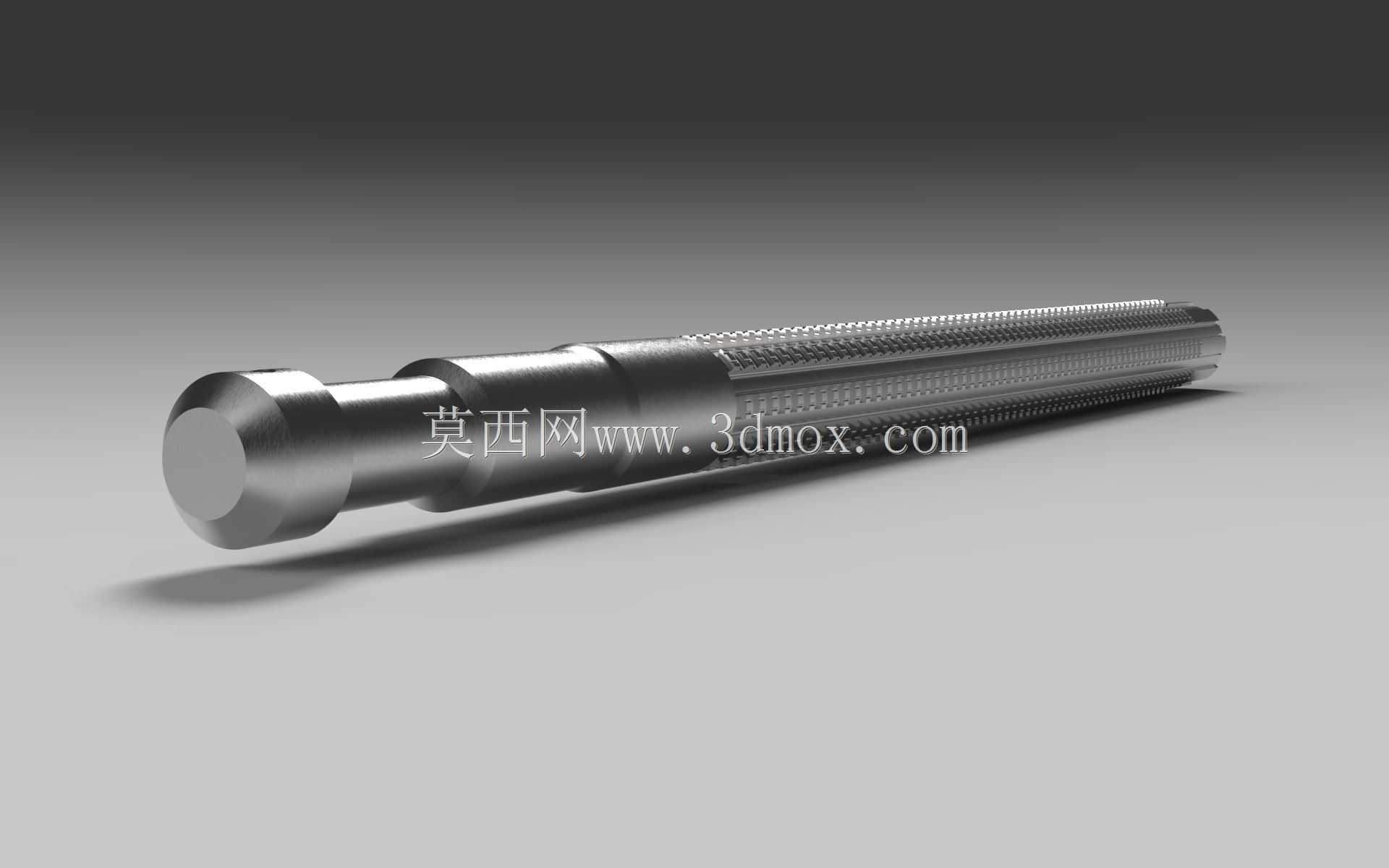

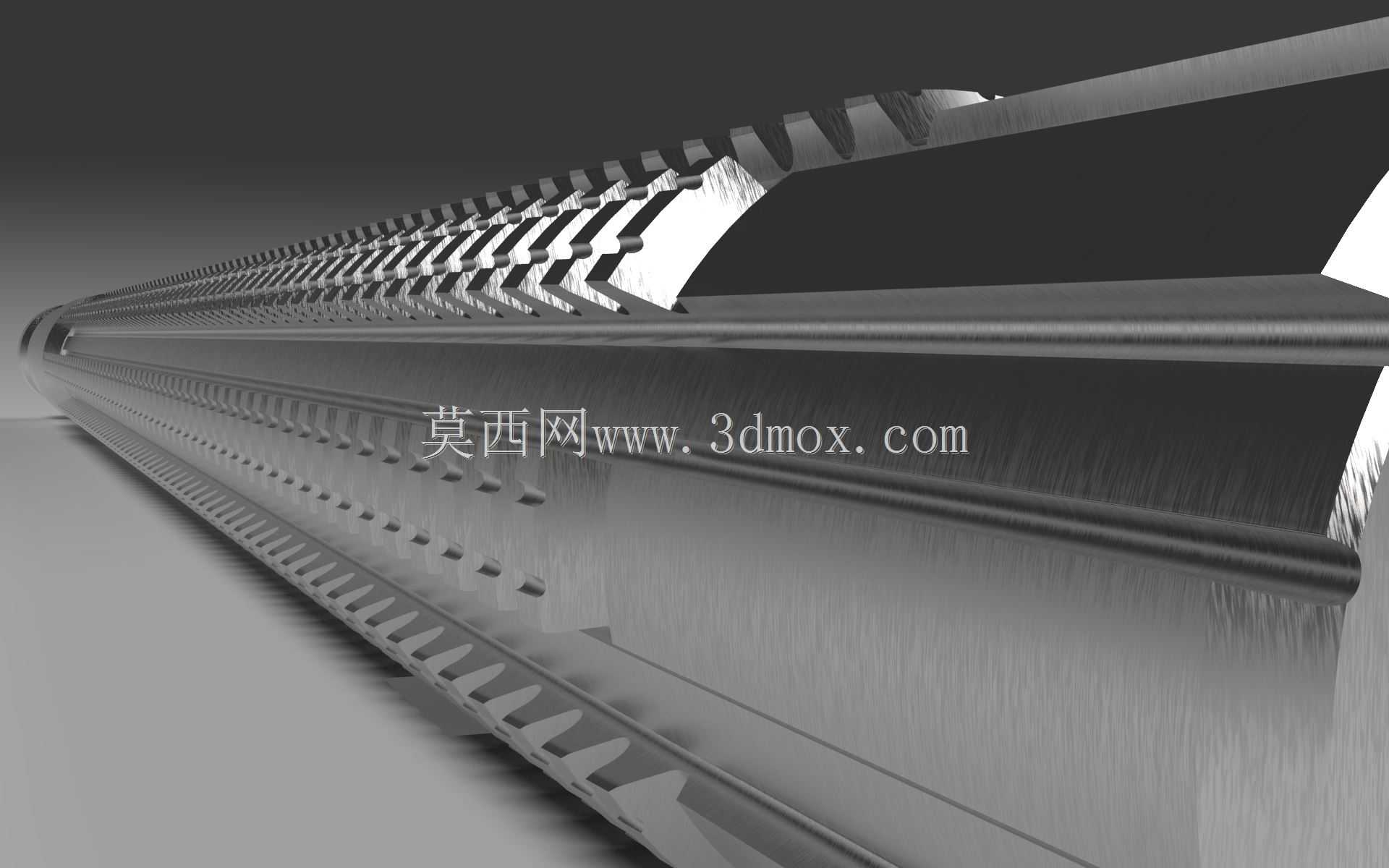

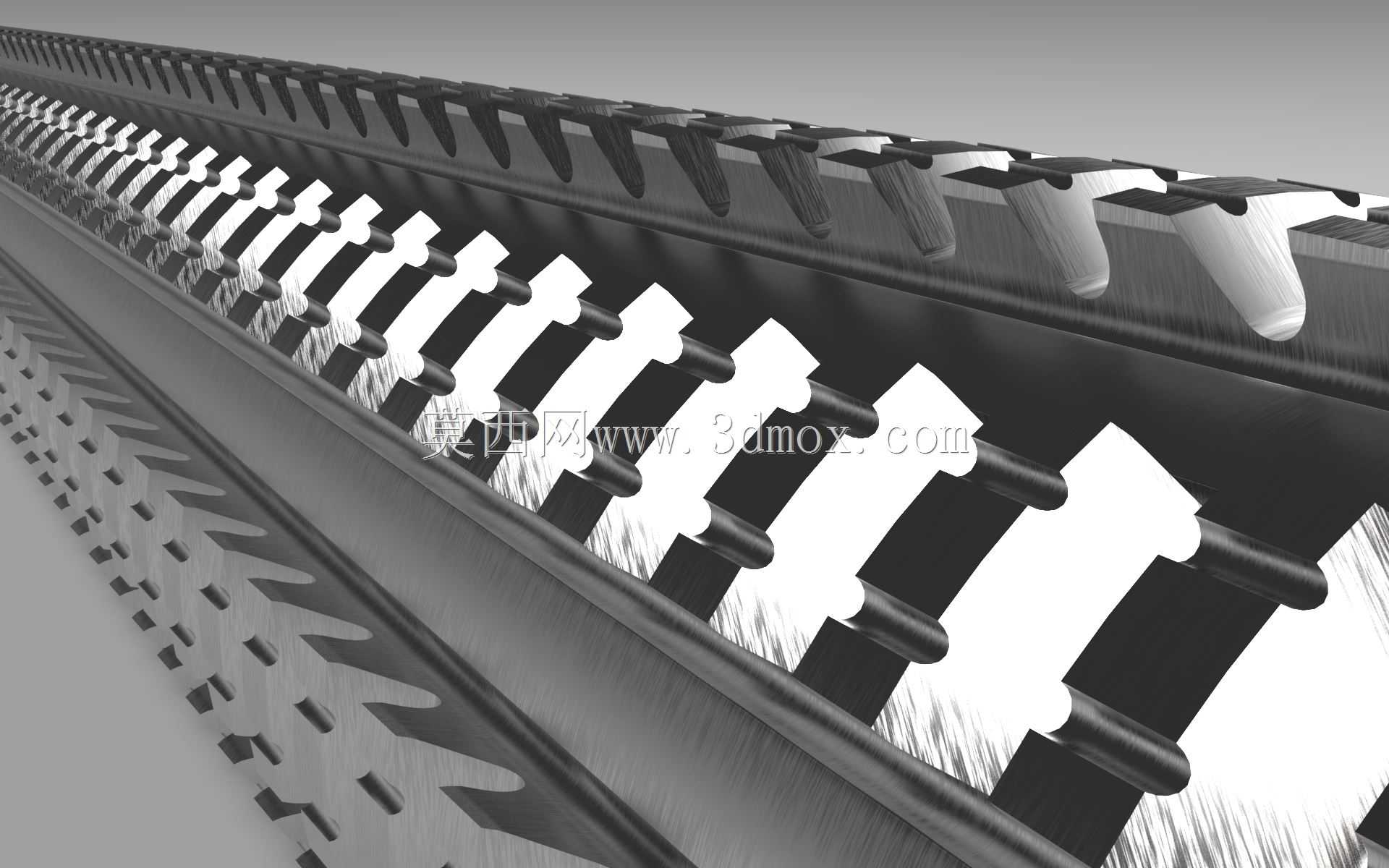

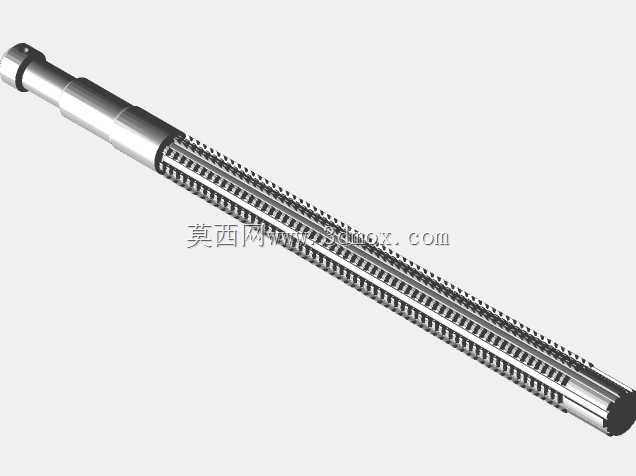

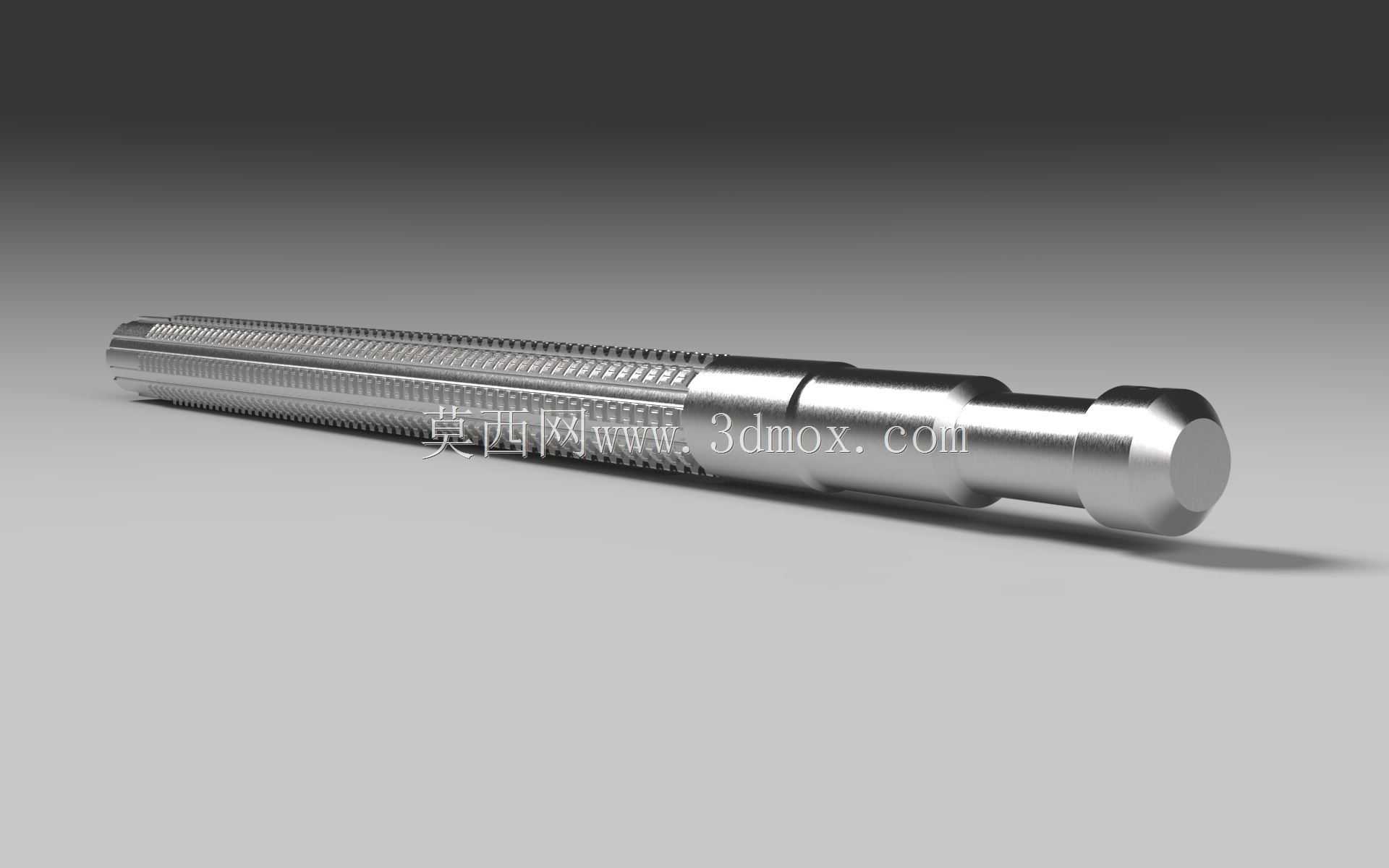

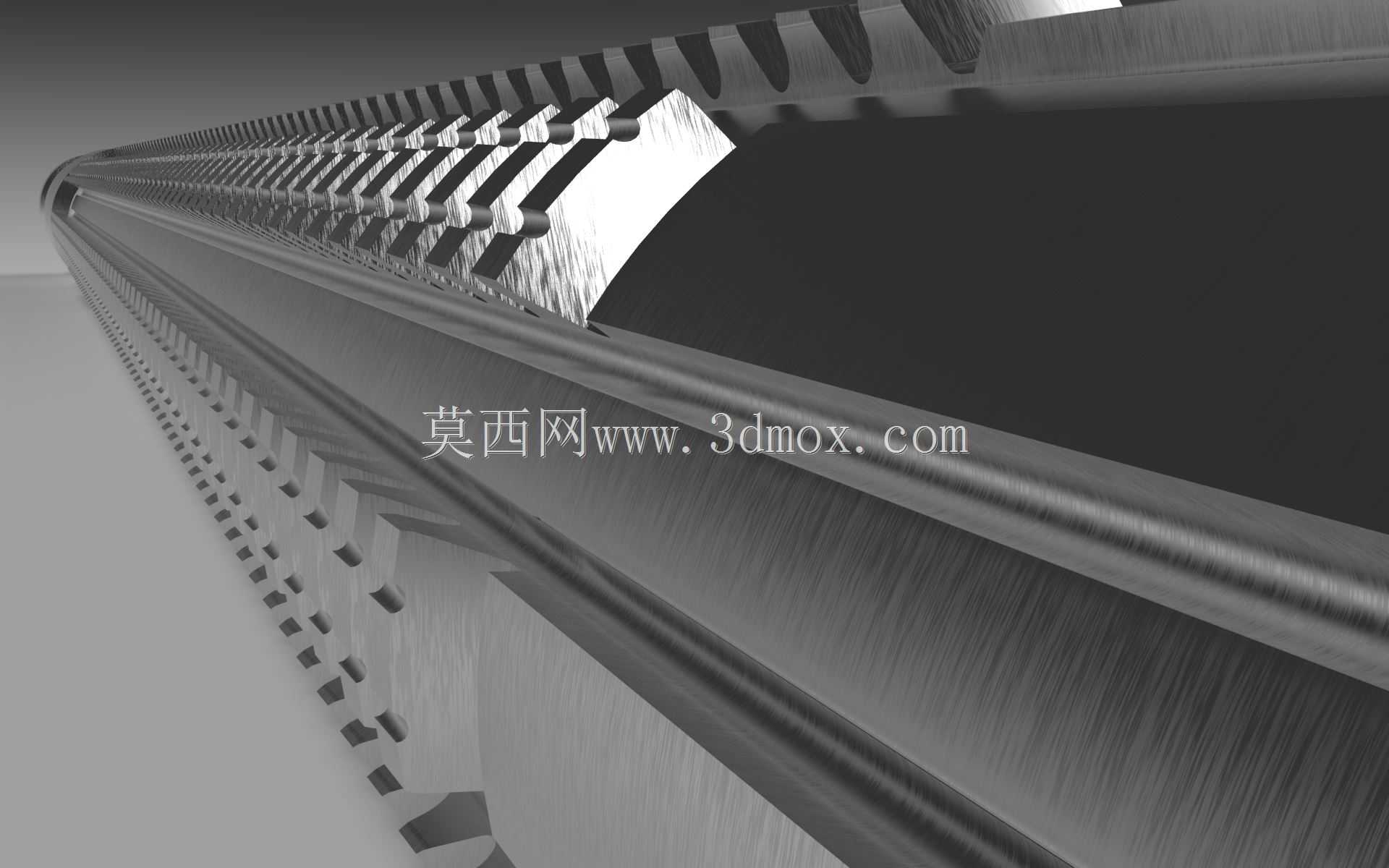

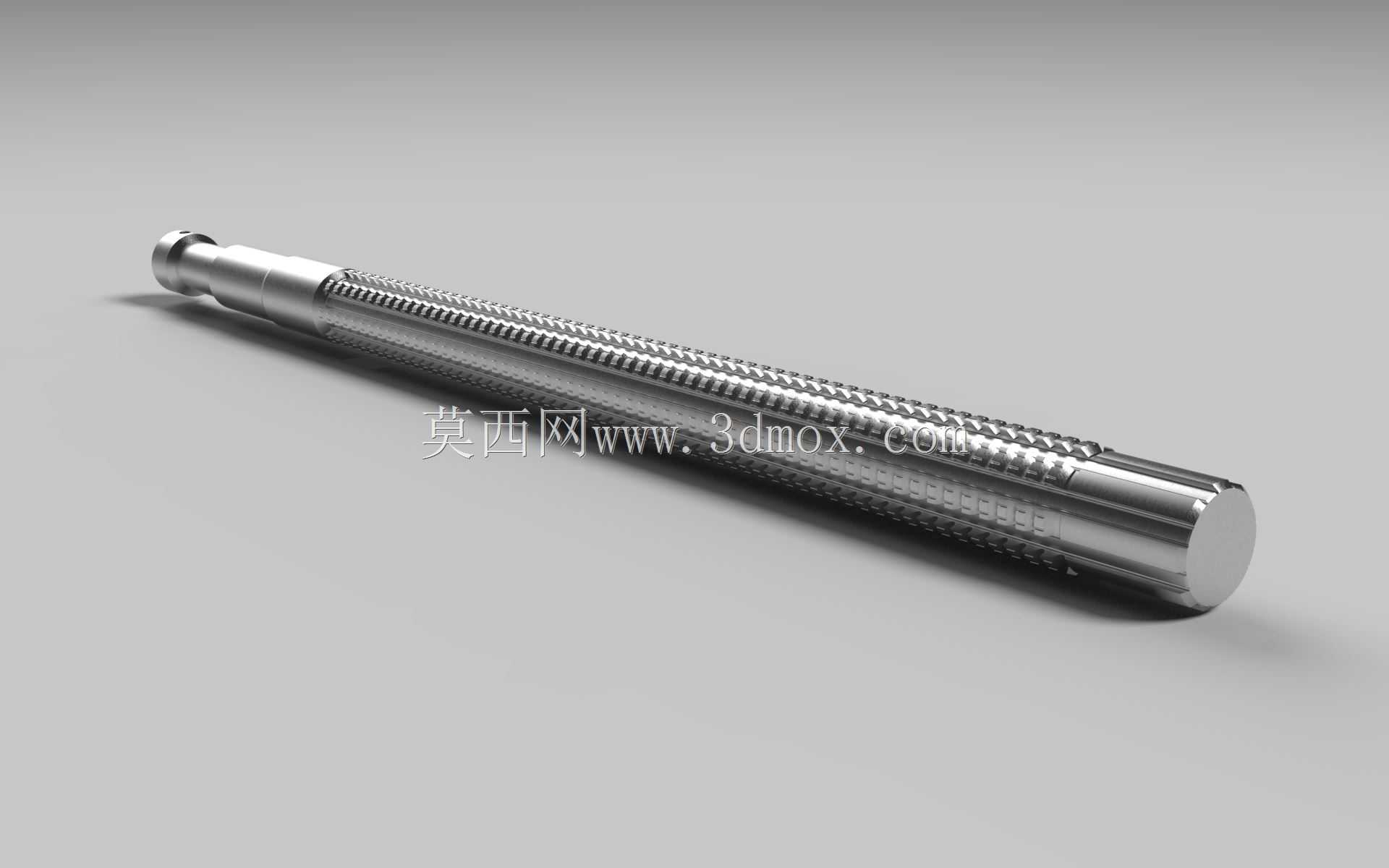

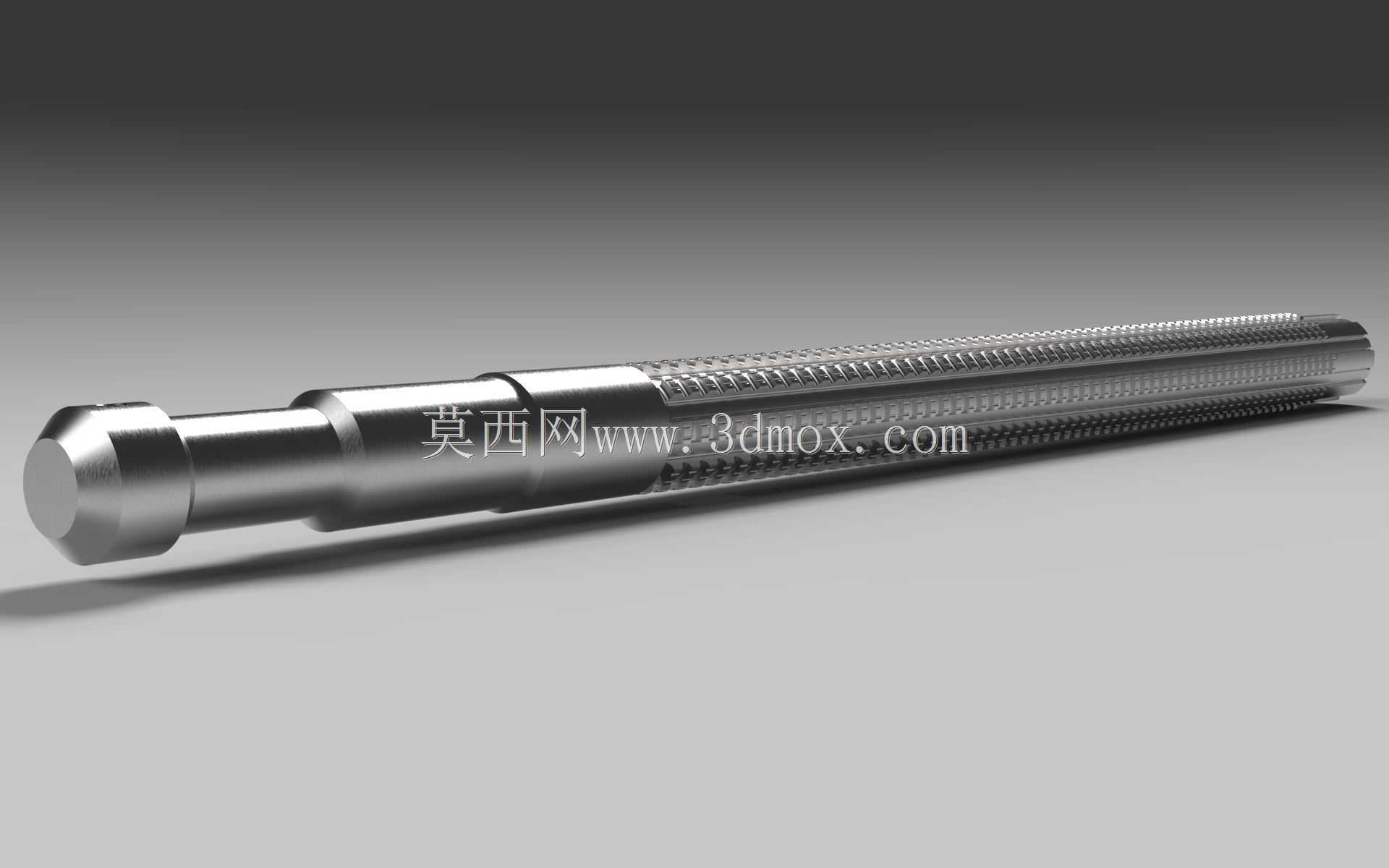

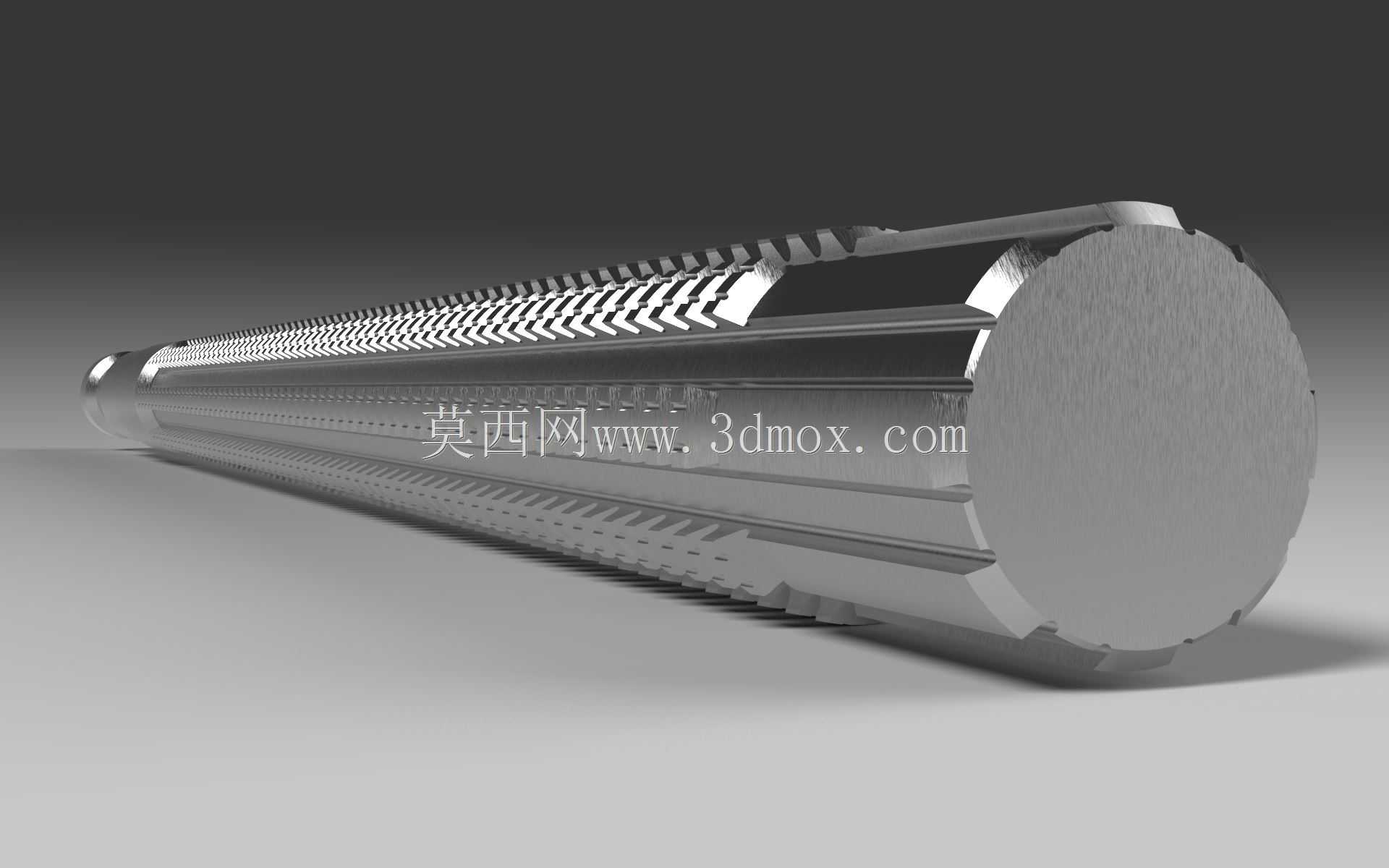

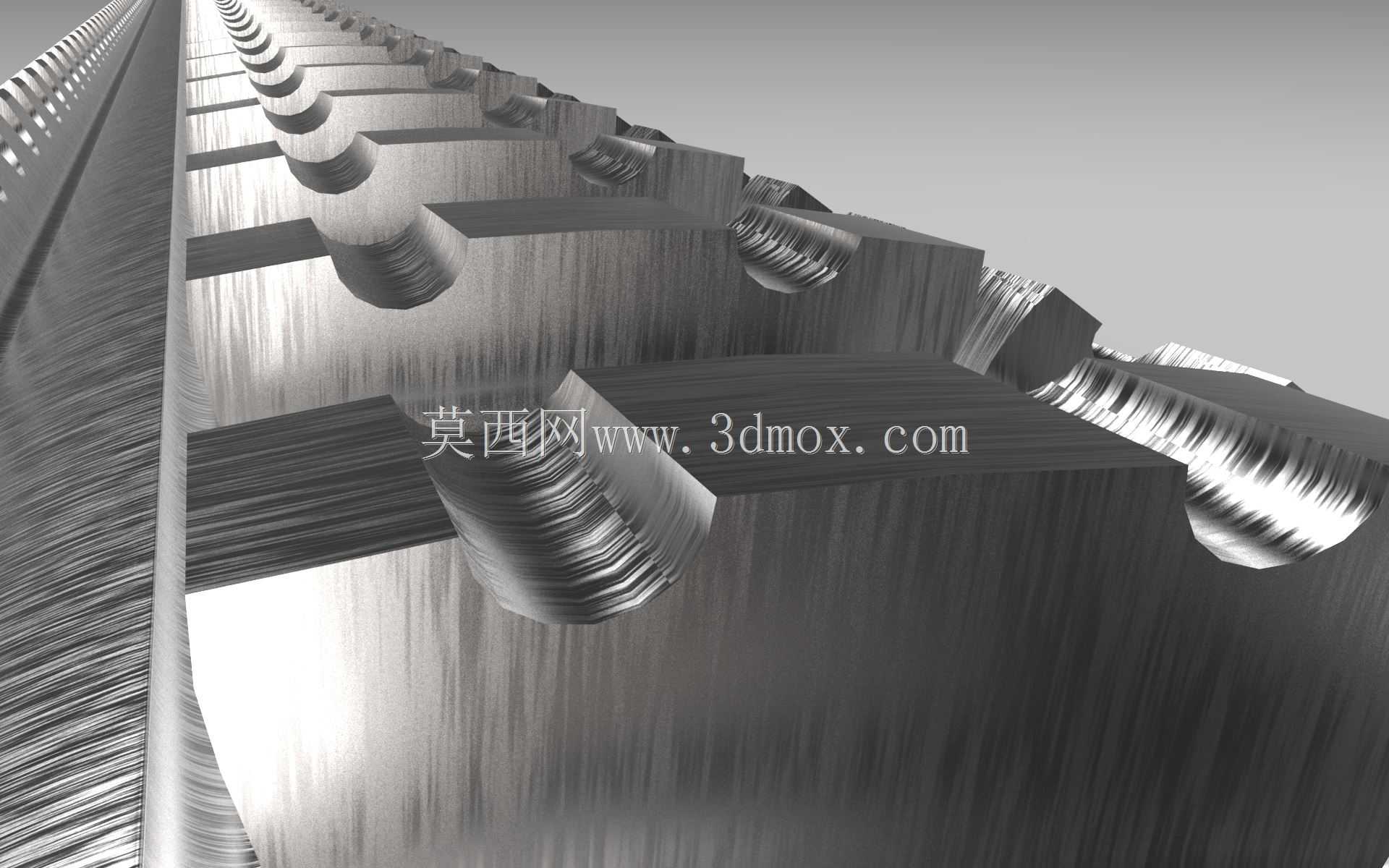

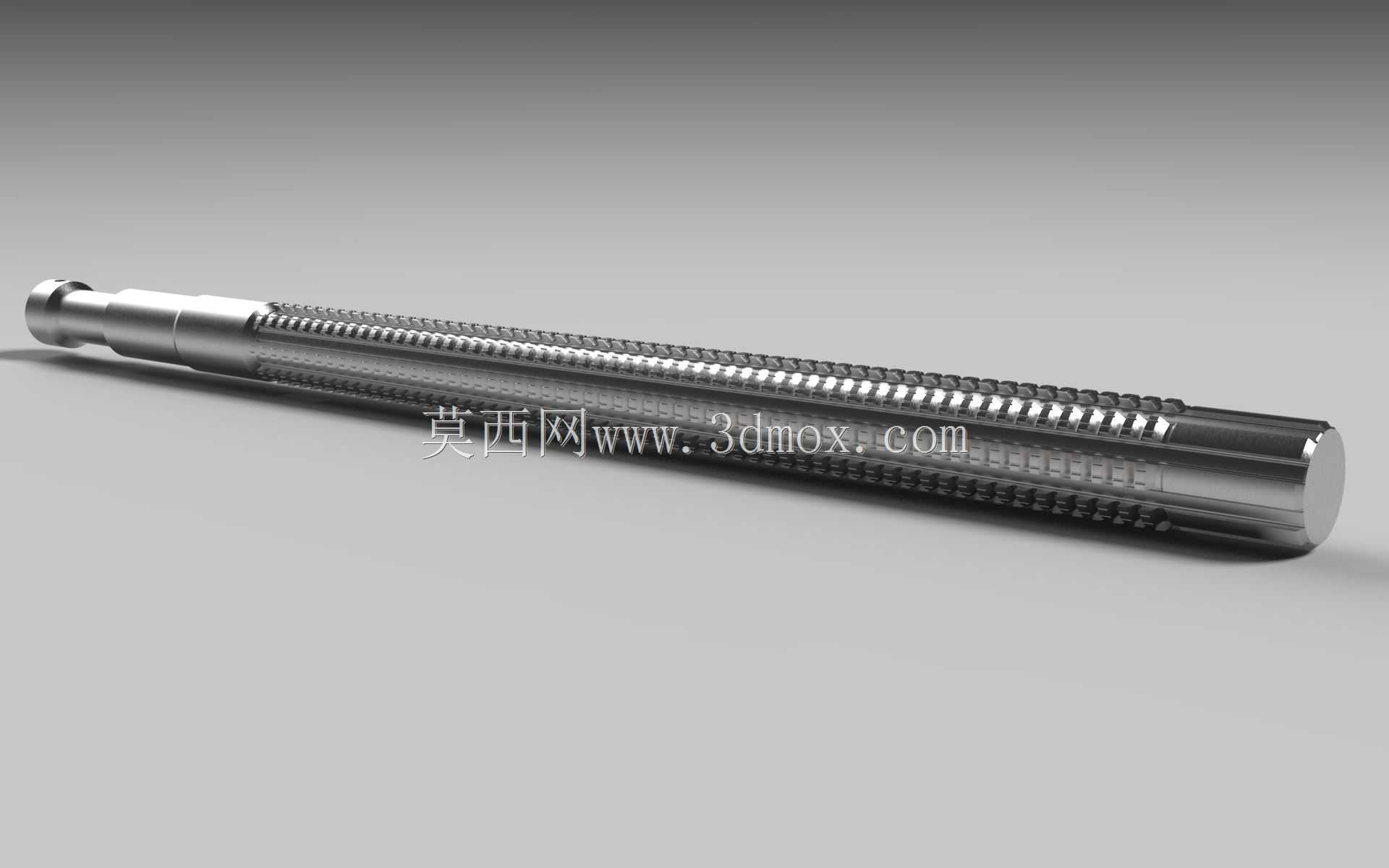

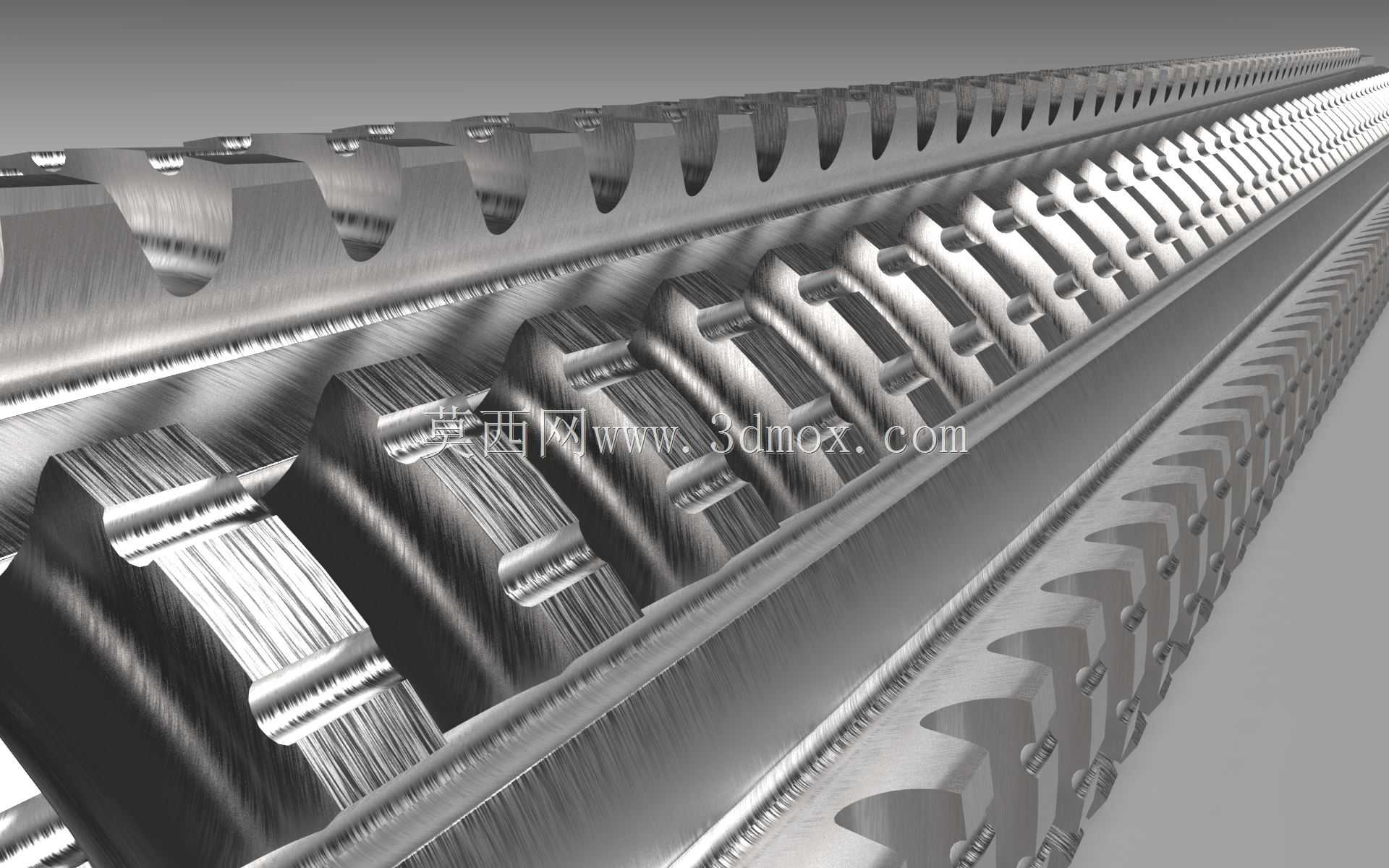

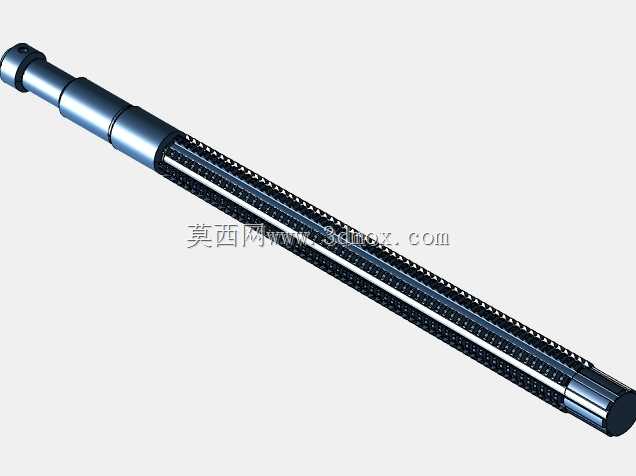

这款拉削刀具是针对批量内花键、键槽及异形内孔加工场景开发的精密切削刀具，主要应用于汽车变速箱齿轮内孔加工、工程机械传动部件内花键成型、减速机花键轴套批量生产等金属切削加工场景，是拉床设备完成高精度内轮廓成型加工的核心执行部件，能够在单次直线拉削行程中完成工件内孔从粗加工到精加工的全工序成型，相比插削、铣削等传统内轮廓加工方式，加工效率可提升五至十倍，且成型面的尺寸一致性、表面光洁度更适配大批量零部件的生产要求。从功能特性来看，该刀具沿轴向依次排布了粗切齿、过渡齿、精切齿与校准齿四个功能区段，粗切齿段采用渐升式齿升量设计，每齿切削负荷控制在合理区间，可快速去除工件内孔的大部分加工余量；过渡齿段齿升量逐步递减，缓冲切削力的突变，避免加工过程中出现振纹；精切齿段采用极小的固定齿升量，保证成型轮廓的尺寸精度；尾部的校准齿不设置齿升量，主要用于对加工完成的内孔表面进行挤压修光，稳定成型尺寸同时降低内孔表面粗糙度。设计过程中充分考虑了拉削过程的受力分布与排屑需求，刀齿的前角、后角根据加工材质特性做了针对性匹配，加工钢制工件时采用适配的正前角设计降低切削阻力，每个刀齿都配套设计了卷屑与容屑空间，能够容纳单次切削产生的切屑，避免切屑堵塞刮伤已加工表面。刀具的柄部采用标准化的快装夹持结构，可与主流卧式、立式拉床的夹持机构直接适配，安装时无需额外定制转接工装，夹持定位基准与刀齿工作段的同轴度控制在微米级，避免拉削过程中出现偏摆导致的内孔同轴度超差问题。刀具整体采用细长轴式结构设计，长径比经过严格校核，既保证了足够的拉削行程以适配不同长度的工件加工需求，又通过合理的芯部直径设计保证了刀体刚性，避免高速拉削过程中出现刀体弯曲变形，保证加工过程的稳定性与成型精度。
