铣床多孔加工定位工装板结构设计

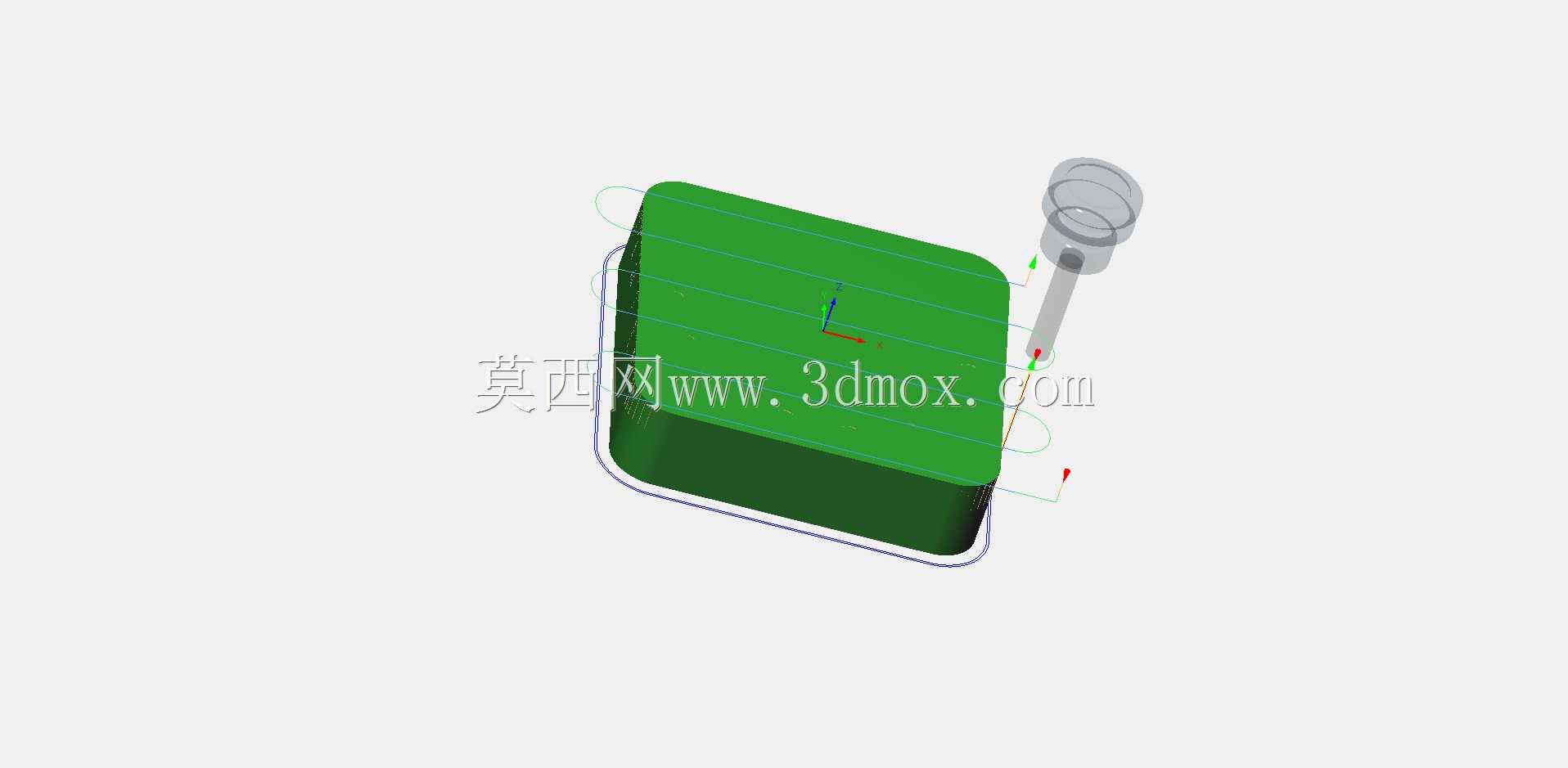

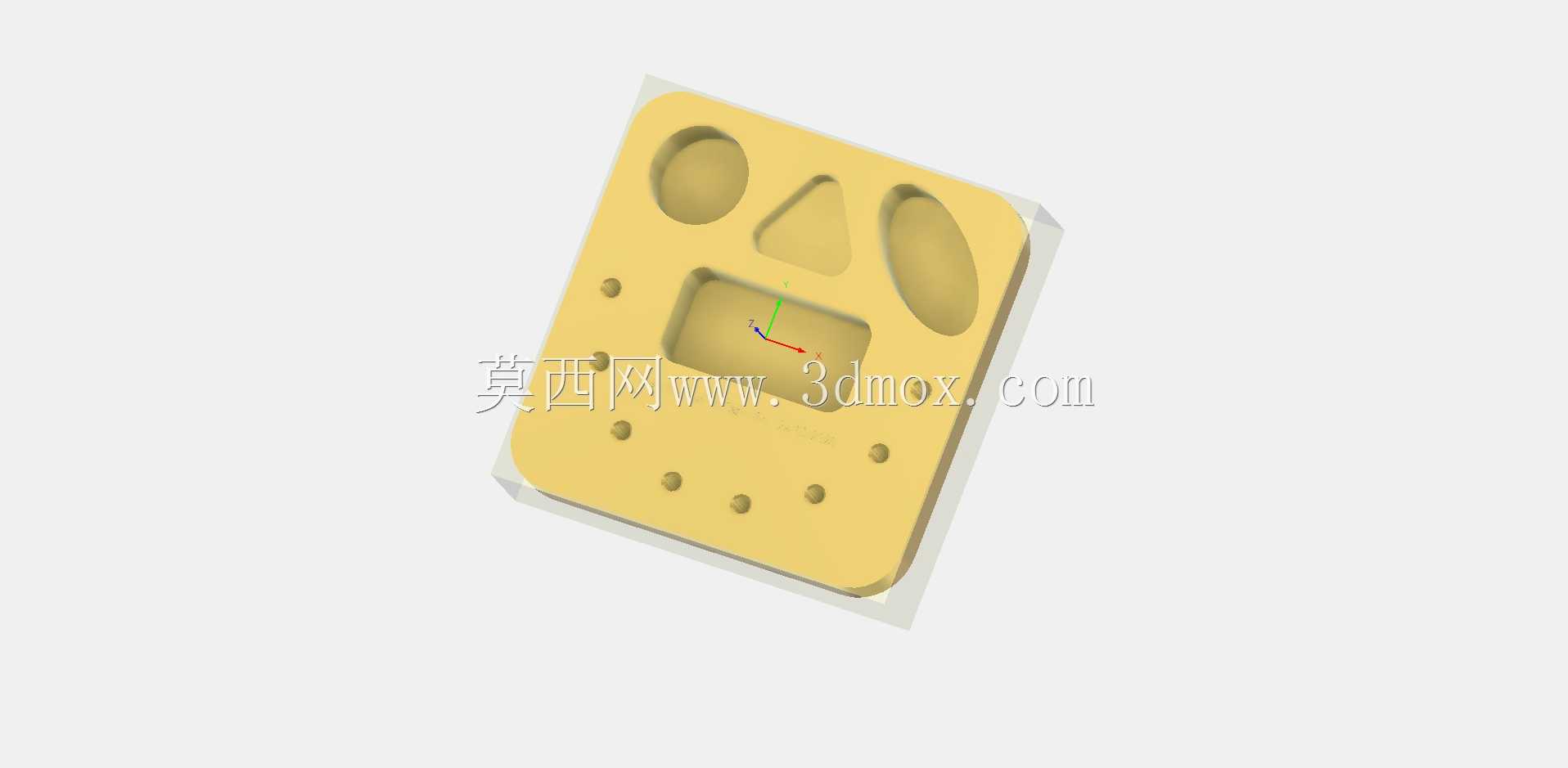

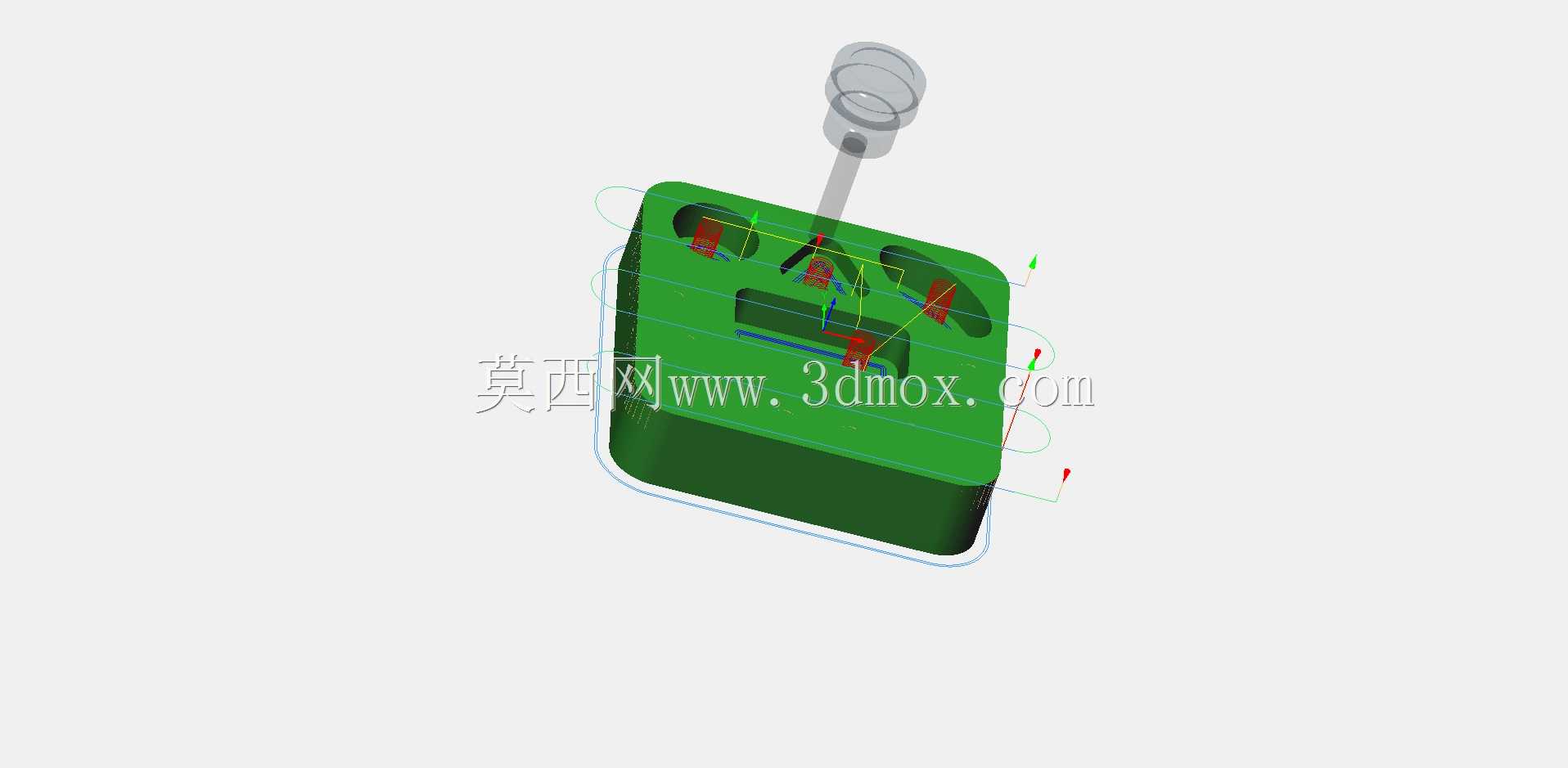

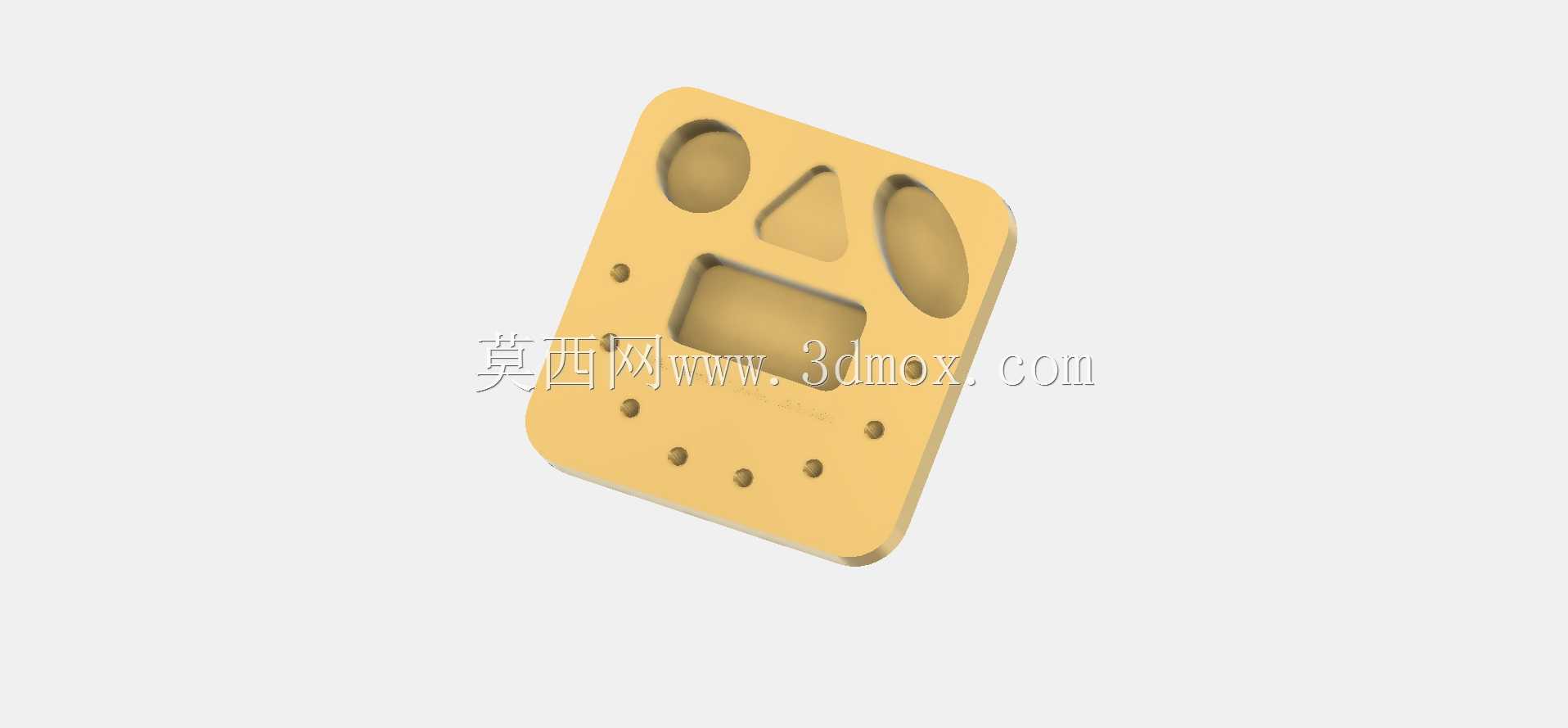

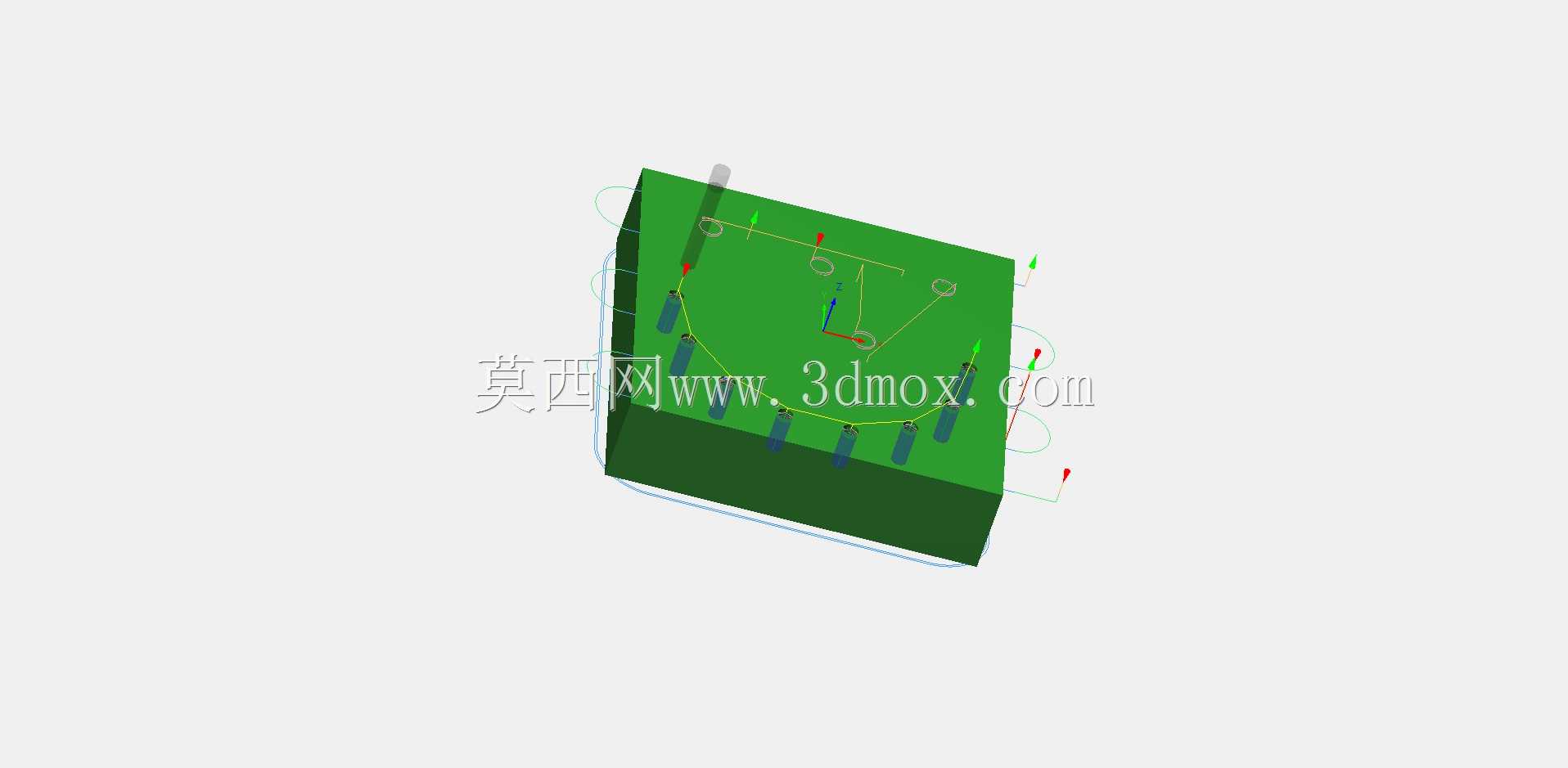

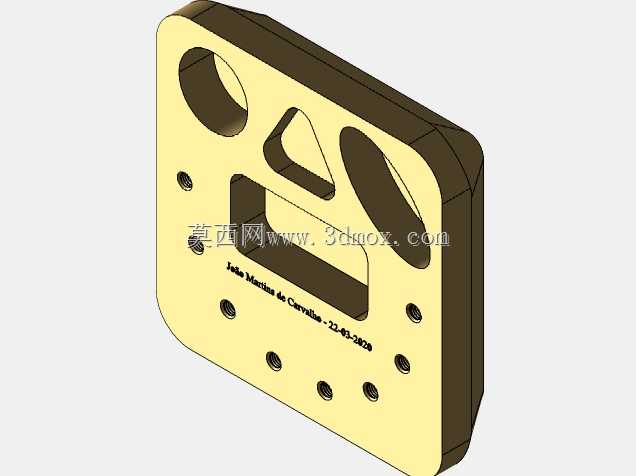

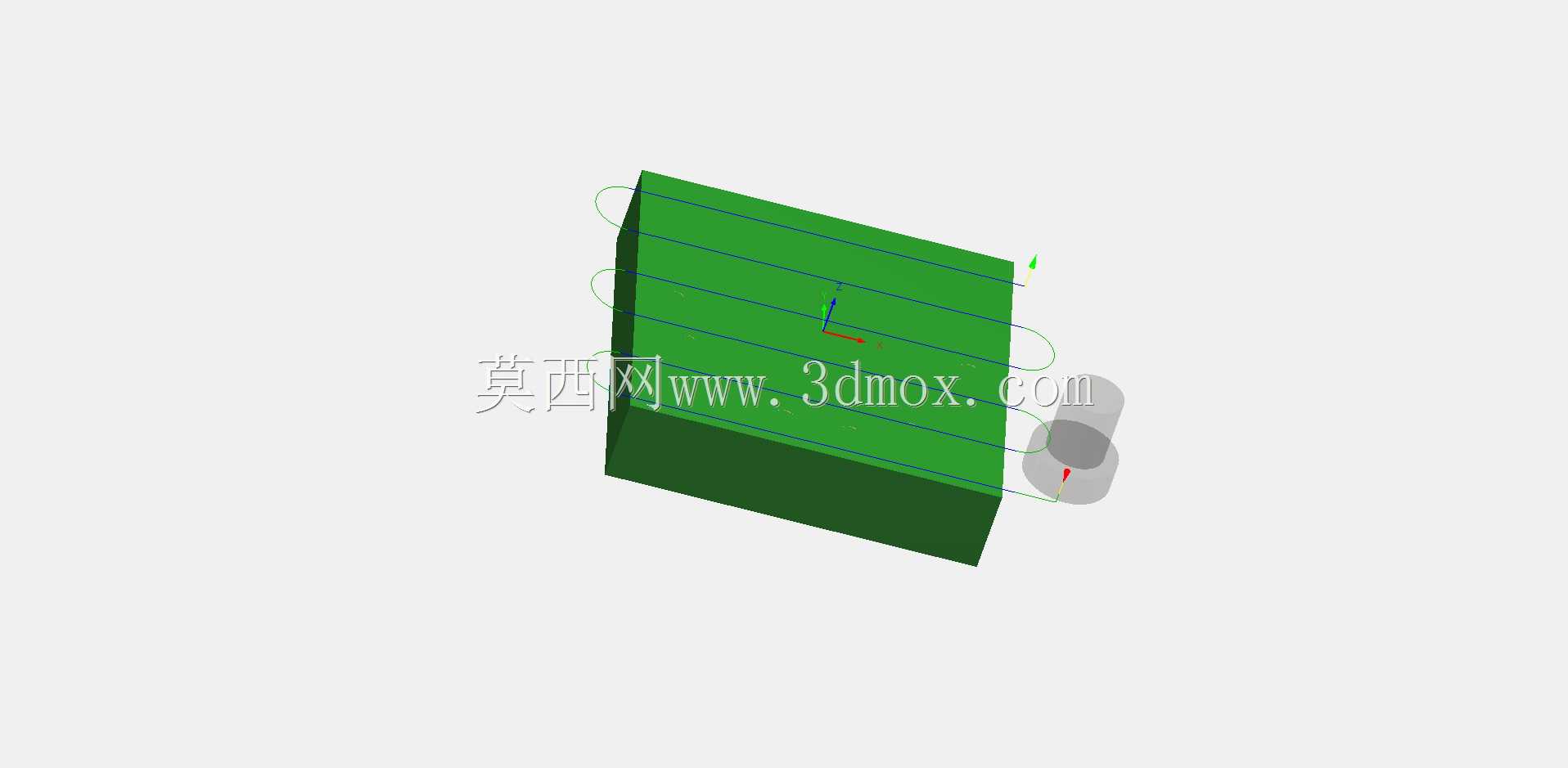

这款多孔加工定位板是配套立式铣床使用的专用工装部件，主要应用于小型精密零件的批量铣削加工场景，在消费电子结构件、小型五金配件、仪器仪表安装座的生产环节中，能够为待加工坯料提供稳定的装夹定位基准，有效降低多工序加工过程中的装夹找正时间，提升同批次零件的加工尺寸一致性。从实际加工用途来看，该工装板可同时适配圆形、三角形、腰形、矩形四类异形通孔的铣削加工工序，板体上分布的多组小型定位孔可配合压紧螺钉、定位销使用，能够根据待加工零件的外形尺寸灵活调整装夹点位，既可以固定单块尺寸较大的坯料完成多孔同步加工，也可以同时装夹多件小型坯料开展批量作业，大幅减少铣床的空行程等待时间。在功能特性设计上，板体采用圆角矩形的整体轮廓，边缘做了圆弧过渡处理，能够避免操作人员上下料时被锐边划伤，同时也能减少板体安装到铣床工作台时与周边防护部件的干涉；不同规格的型孔按照加工走刀路径做了排布优化，相邻孔位之间保留了足够的壁厚，避免铣削加工时因材料刚性不足产生振纹，影响加工面的粗糙度表现。设计过程中优先考虑了工装的重复使用精度，所有定位孔的位置度公差控制在0.02mm以内，板体上下表面的平行度公差符合铣床工装的通用精度要求，能够保证多次装夹后定位基准不发生偏移。在安装边界方面，板体的整体尺寸适配常规中小型铣床的工作台T型槽间距，可直接通过压板配合T型螺栓完成固定，不需要额外制作过渡连接底座；板体厚度经过刚性校核，在常规铣削切削力作用下不会产生明显形变，型孔的深度与待加工零件的穿透加工深度匹配，能够避免铣刀直接接触工作台面造成刀具或设备损伤。板体上的小型安装孔采用等距排布设计，既可以用于固定待加工坯料，也可以安装辅助定位挡块，进一步拓展工装的适配范围，满足不同外形零件的装夹需求。
