带弧形凹面双孔定位机械夹装块

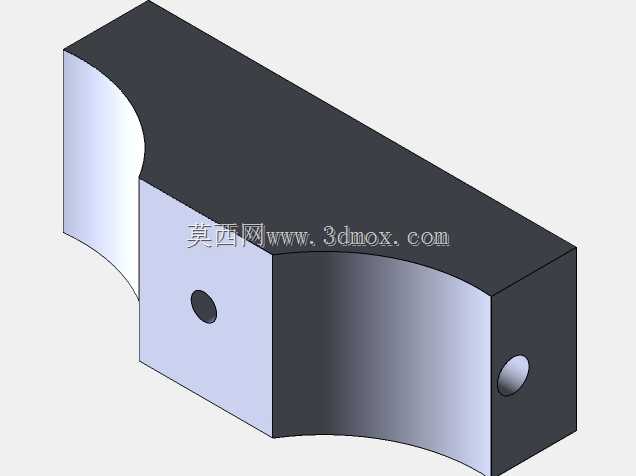

这款夹装定位块是工装夹具系统中常用的配套连接件，主要应用在自动化生产线的工件定位工位、工装夹具的辅助夹持单元、检测治具的基准固定模块中，能够为圆柱类工件提供稳定的侧向支撑与定位基准，在小型零部件装配工位、精密机加工的辅助装夹场景中都能发挥可靠作用。它的核心功能是通过自身的弧形凹面与圆柱类工件的外圆面形成贴合配合，配合块体上开设的两个定位孔完成自身在工装基板上的固定，同时为被夹持工件提供侧向的限位支撑，避免工件在装夹、加工、检测过程中出现径向窜动或位置偏移，保障工位作业的位置精度。从设计思路来看，这款零件采用长方体基础块体做结构基底，保证块体与安装基面的接触面积足够大，安装后整体稳定性更强；在块体单侧加工出内凹圆弧面，圆弧的曲率半径适配对应直径的圆柱工件外轮廓，能够实现面接触式的贴合支撑，相比点接触或线接触的支撑结构，受力分布更均匀，不会对工件表面造成压痕损伤，也能承受更大的侧向支撑力。块体上开设的两个安装孔分别布置在块体的两个相邻端面上，其中一个端面的孔为沉孔设计，能够让紧固件的头部完全沉入块体内部，不会突出零件表面干涉工件装夹；另一个端面的孔为通孔设计，可根据安装方向选择对应的孔位完成固定，适配不同方向的安装空间需求。在外形尺寸与安装边界上，这款零件整体为规整的长方体结构，长度方向的尺寸适配常规小型工装的安装间距，宽度与厚度方向的尺寸经过优化，既保证了块体自身的结构强度，在承受装夹反力时不会出现形变，又不会占用过多的工位空间；弧形凹面的深度经过精准计算，当工件与凹面完全贴合时，工件的中心高度与工装的基准高度保持一致，不需要额外调整垫片补偿高度差，两个安装孔的孔位公差控制在精密装夹的允许范围内，安装后块体的位置偏差极小，能够直接作为定位基准使用，不需要二次校准位置。零件的棱边都做了微小的倒角处理，既避免安装过程中锐边划伤操作人员，也能在装配时起到导向作用，让块体能够顺畅卡入安装位，不会因为棱边的毛刺出现卡滞问题。
