适配库卡机器人的3D打印平行夹爪结构

这款夹爪是针对库卡系列工业机器人末端作业需求开发的执行部件，核心定位是面向小负载搬运、上下料、分拣类场景的快换式作业抓手，整体结构可通过桌面级FDM3D打印机直接加工成型，无需额外开模或复杂机加工工序，能大幅降低小批量场景下的末端工装定制成本。从实际应用场景来看，这类夹爪可覆盖3C电子小件分拣、教学实训平台工件搬运、轻型装配工位零件取放、3D打印成品取件等多种对负载要求不高的作业场景，相比传统金属机加工夹爪，其迭代速度更快，针对不同形状工件调整夹指轮廓的周期可压缩到数小时，非常适合柔性生产场景下频繁换型的需求。

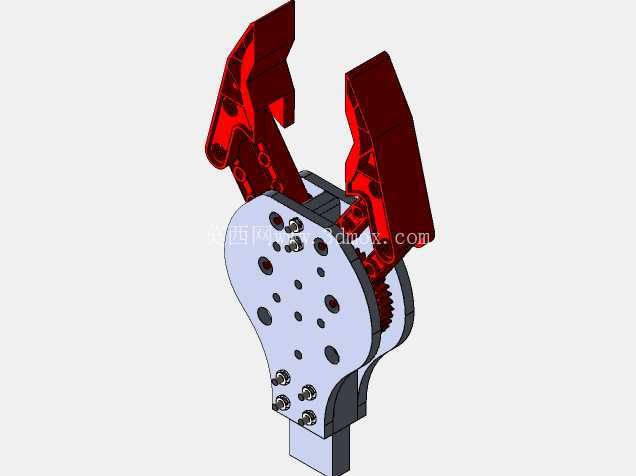

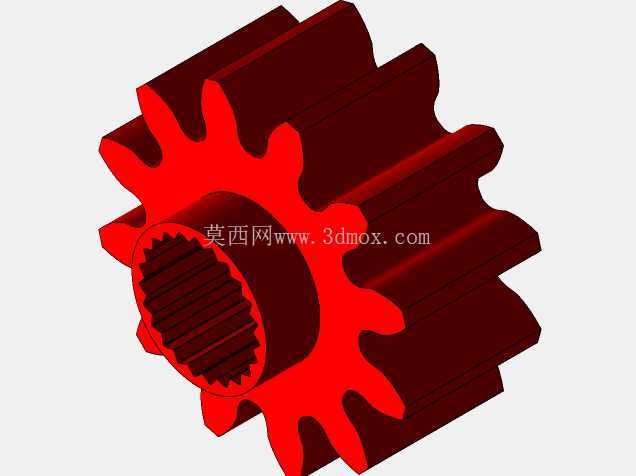

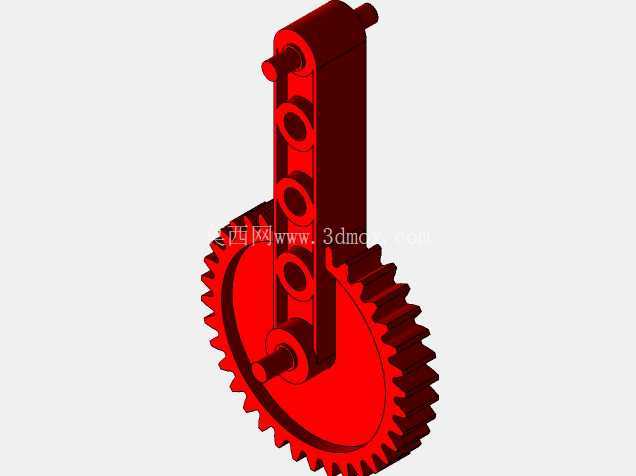

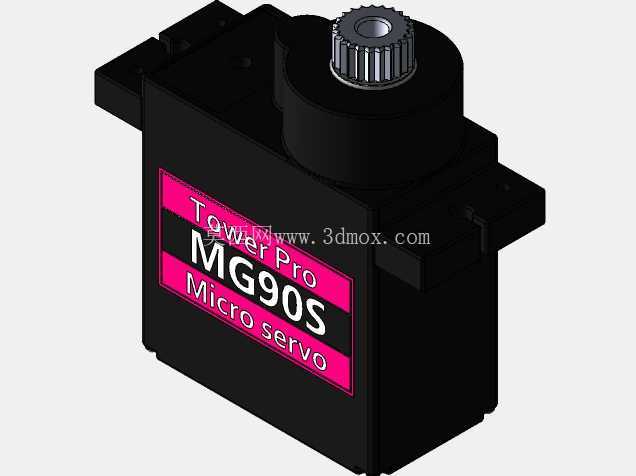

从功能特性来看，夹爪采用单驱动双指平行开合的传动逻辑，内部通过齿轮啮合实现两侧夹指的同步运动，避免单指偏移导致的工件夹持偏斜问题；夹指接触面预留了防滑纹理安装位，可粘贴橡胶垫提升对光滑表面工件的夹持摩擦力，基础夹持力可覆盖0.5kg以内的规则形状工件，若调整驱动件参数也可适配最大1kg的作业负载。夹爪主体安装法兰采用通用的孔位布局，可直接匹配库卡小型机器人的末端安装接口，无需额外设计转接板，安装时仅需通过对应规格的内六角螺丝紧固即可完成装配，整体装配流程不涉及复杂的公差配做环节，普通装配人员参照装配示意图即可在半小时内完成整机组装。

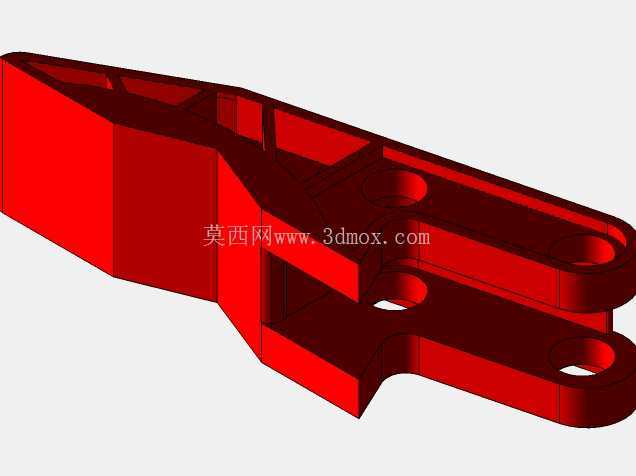

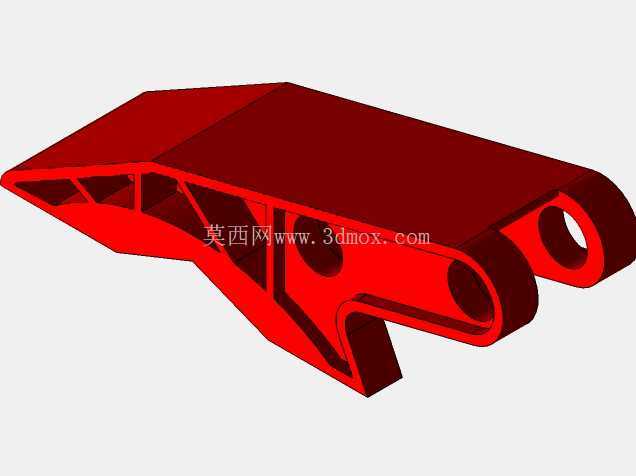

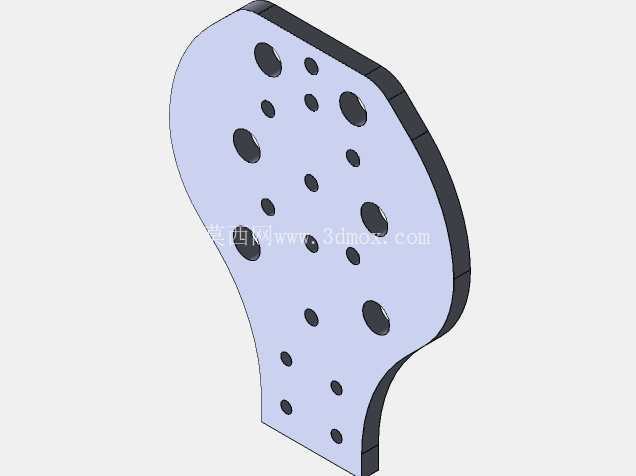

设计思路上，整体结构优先考虑3D打印的工艺可行性，所有零件均避免大角度悬空结构，打印时无需添加大量支撑即可保证成型精度，主体基座的镂空孔位一方面是为了减轻整体重量，降低机器人末端的负载负担，另一方面也可作为走线通道，将驱动件的线缆从夹爪内部引至机器人本体走线槽，避免外部走线在作业过程中与周边设备发生剐蹭。夹指部分采用模块化设计，可根据待夹持工件的外形快速更换不同轮廓的夹指，无需拆解整个夹爪主体，仅需松开夹指与滑动座的连接螺丝即可完成替换，适配不同生产批次的工件夹持需求。

从安装边界与尺寸参数来看，夹爪闭合状态下整体宽度控制在80mm以内，开合行程单侧可达25mm，总开合范围50mm，可夹持宽度在10mm到50mm之间的规则工件；夹爪主体总高度（从安装法兰端面到夹指顶端）为120mm，整体重量控制在180g以内，不会对小型库卡机器人的有效负载造成过多占用。安装法兰上的定位孔采用中心对称布局，定位销孔与螺丝孔的位置公差控制在0.1mm以内，可保证夹爪安装后与机器人第六轴的同轴度，避免作业过程中出现夹持位置偏移。传动部分的齿轮间隙在设计时预留了0.2mm的装配余量，既可以避免3D打印成型的零件因精度误差出现卡滞，也能保证夹指开合过程中的同步性，不会出现两侧夹指运动不同步导致的工件夹偏问题。

在实际使用过程中，这类3D打印夹爪的维护成本极低，若某个零件出现磨损或断裂，仅需重新打印对应零件更换即可，无需整体更换夹爪，相比传统金属夹爪的备件成本可降低90%以上；同时由于整体重量较轻，机器人在高速运动过程中的惯性更小，可适当提升作业节拍，在轻型搬运场景下的作业效率相比同规格金属夹爪不会有明显差距。针对教学实训场景，这类夹爪的结构完全外露，可直观展示齿轮传动、平行夹持的机械原理，也方便学员进行二次改装，比如添加压力传感器实现夹持力反馈，或者更换更长的夹指适配更大尺寸的工件，具备较强的拓展性。
