带限位挡块的高精度钢直尺测量工具

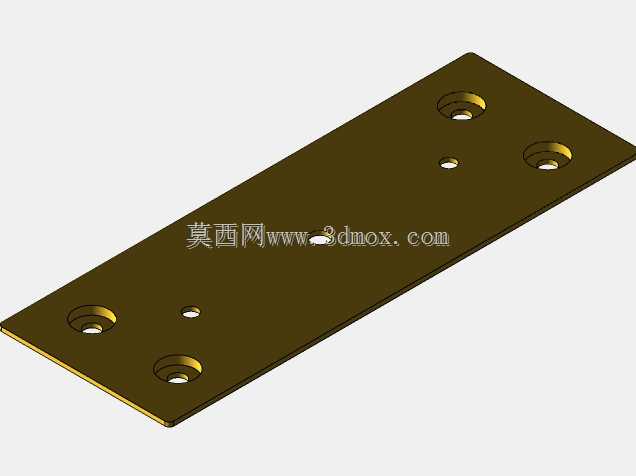

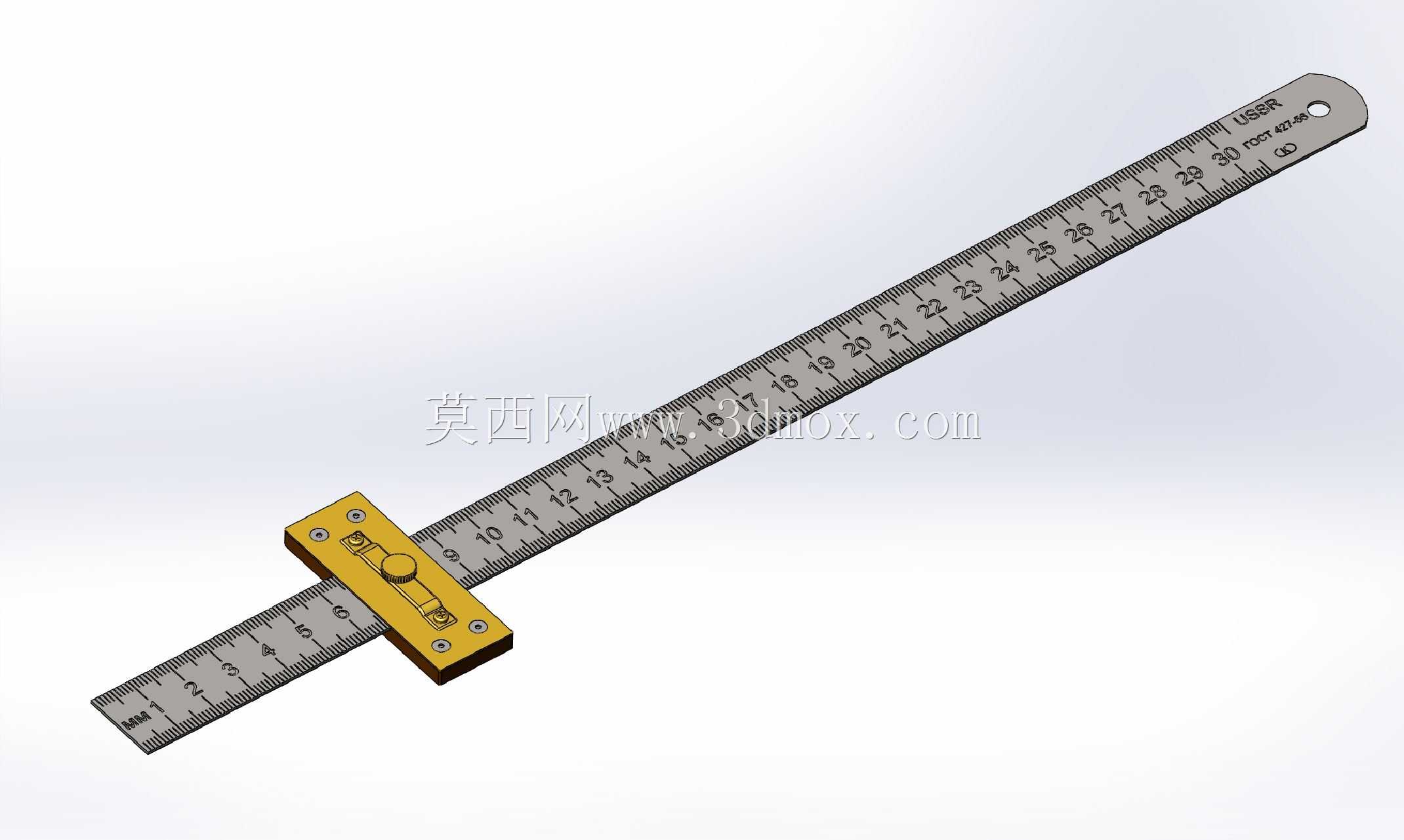

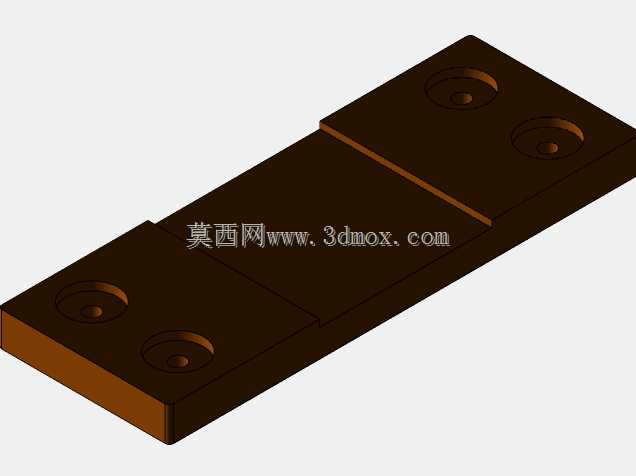

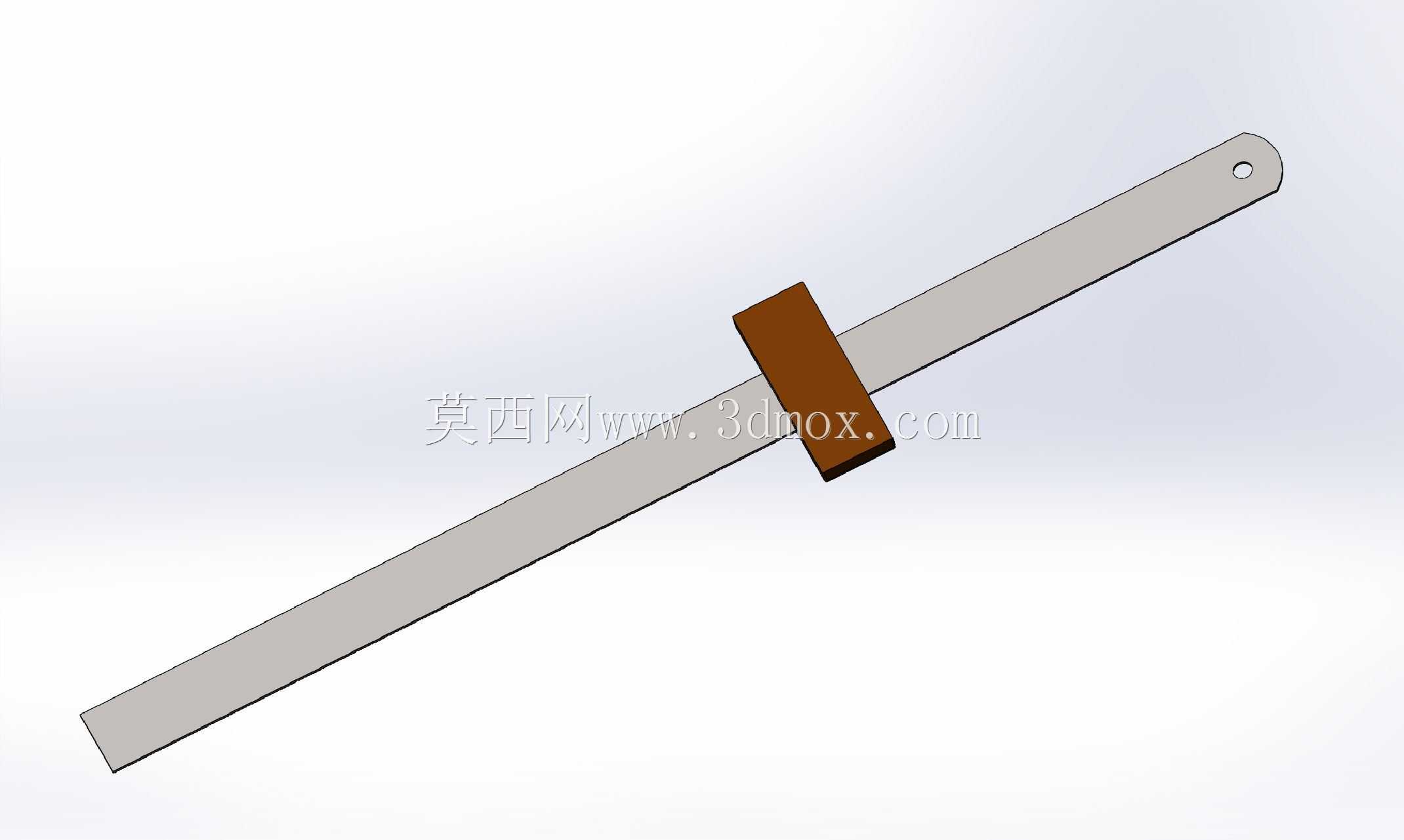

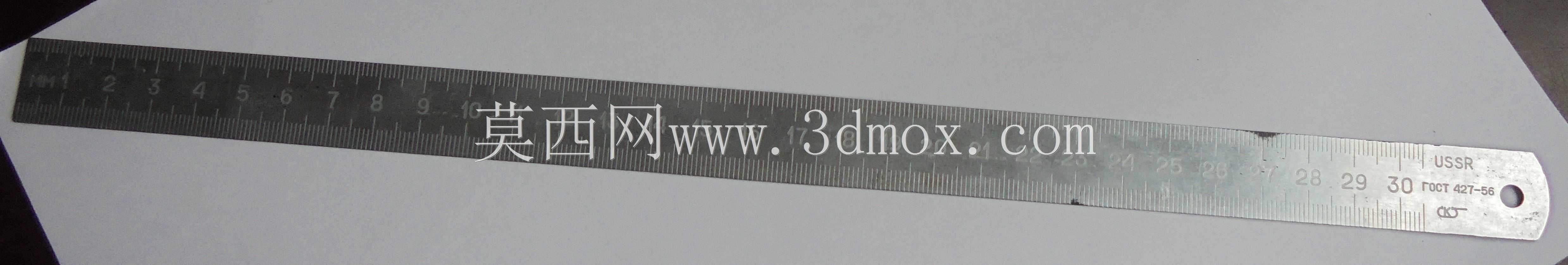

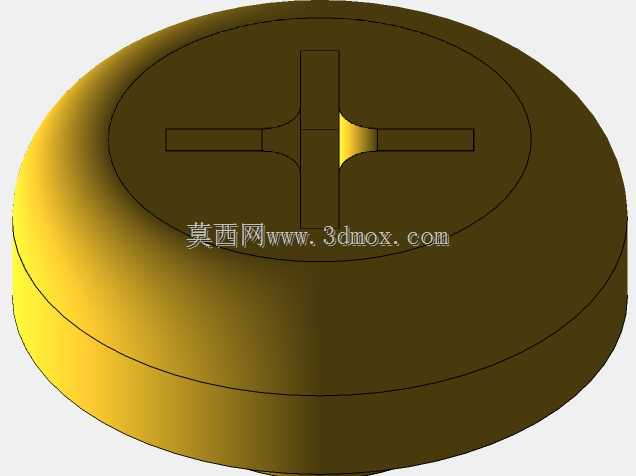

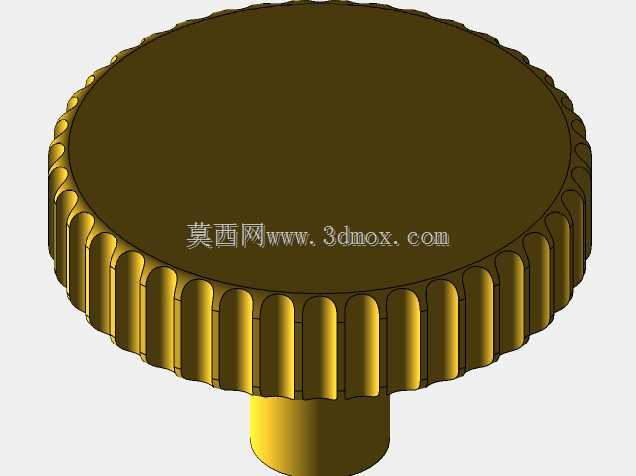

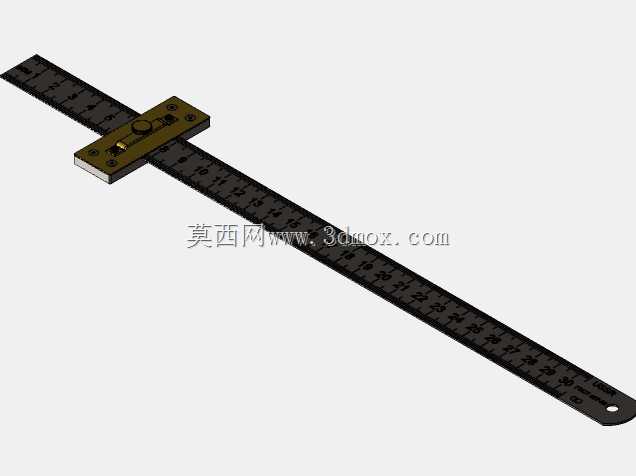

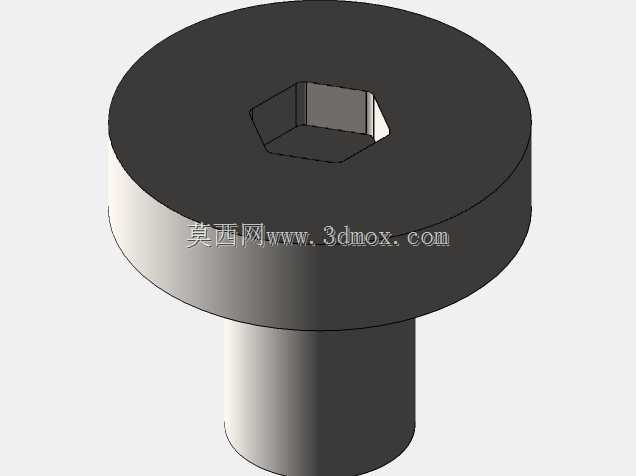

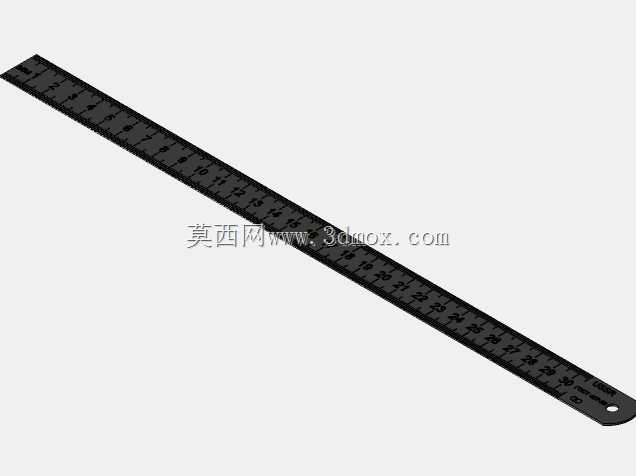

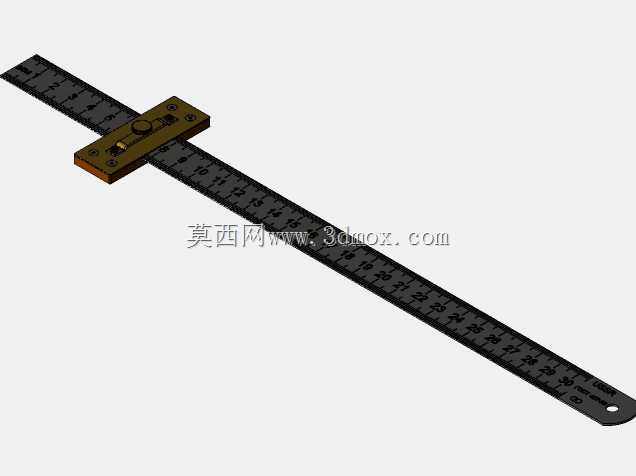

这款带定位挡块的钢直尺是机械加工、木工制作、文具绘图、教学实操场景中常用的接触式长度测量器具，在日常办公划线、学生课业测量、五金加工定位划线、手工皮具裁切定位等场景中都能发挥稳定作用。和普通无挡块的钢直尺相比，它自带的可滑动锁紧挡块能够在测量时抵住被测工件的基准端面，彻底避免普通直尺测量时因尺身滑动、基准对齐偏差带来的读数误差，尤其适合批量重复测量同一长度尺寸的作业场景，能大幅提升划线、测量的作业效率，减少反复对齐基准的操作步骤。产品整体由尺身与滑动挡块两部分构成，尺身采用高碳钢材质经冷轧、淬火、抛光、蚀刻刻度工序加工而成，尺身表面做了哑光防锈处理，既能够避免日常使用中的锈蚀问题，也能减少光线反射带来的刻度读数干扰，尺身正反两面分别蚀刻毫米刻度与英寸刻度，可适配不同计量标准的测量需求，尺身末端设计有悬挂孔，方便日常收纳悬挂，避免尺身弯折变形。配套的滑动挡块采用硬质金属加工而成，挡块与尺身接触的接触面做了高精度平面研磨，保证挡块与尺身始终保持垂直状态，不会因滑动间隙出现倾斜偏差，挡块上配置了锁紧旋钮，当滑动到指定刻度位置时拧紧旋钮即可将挡块牢牢固定在尺身上，划线作业时挡块可以紧贴工件侧边，沿着尺身边缘划出的直线能够保持与基准边完全平行，不会出现普通直尺划线时的歪斜问题。从设计思路来看，这款产品在传统钢直尺的基础上做了功能拓展，没有改变钢直尺本身轻薄便携的核心优势，通过附加可拆式的滑动挡块结构，兼顾了普通钢直尺的通用性与定位尺的划线定位功能，挡块的滑动阻尼经过调校，既能够顺畅推动调整位置，也不会在未锁紧状态下出现自由滑动的问题。尺身总长度覆盖300毫米常规测量量程，尺身宽度控制在28毫米左右，厚度1.2毫米，既保证了尺身的整体刚性，不会因轻微受力出现弯折变形，也不会因为尺身过厚导致刻度与被测面间隙过大产生视差，挡块的外形尺寸为长45毫米、宽20毫米、厚12毫米，突出尺身两侧的宽度各为8毫米，能够稳定抵住工件基准面，不会因为接触面积过小出现打滑偏移，整体结构没有多余的复杂部件，日常维护只需定期清洁尺身表面、在滑动接触面涂抹少量防锈油即可长期使用，能够适配绝大多数民用、教学、轻型加工场景的长度测量与划线定位需求。
