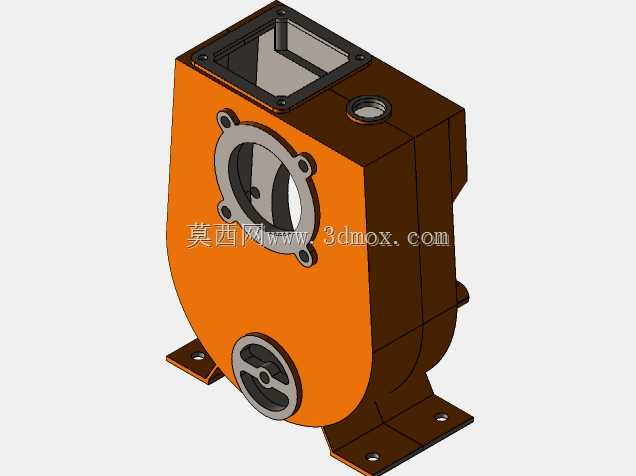

自吸式离心泵泵体结构三维设计

这款自吸式离心泵泵体结构，主要面向民用给排水、农田灌溉、小型工业流体输送、市政管网增压等场景使用，作为自吸泵的核心承载壳体，承担着容纳叶轮、构建流道、密封承压、连接安装的核心作用，能够在无需提前灌引水的工况下完成低液位流体的抽吸与输送，适配清水、轻度污水、低粘度化工介质等多种流体的输送需求，在小型供水系统、庭院浇灌、工地临时排水、小型加工循环供水场景中有着广泛的应用空间。从功能特性来看，该泵体采用分体式腔室设计，上部预留独立的气水分离腔结构，能够在泵启动阶段快速完成腔体内空气的排出，实现自吸功能，无需每次启动前人工灌注引水，大幅降低了日常使用的操作门槛；侧面设置的大口径法兰接口为流体入口，正对叶轮安装位，能够最大化降低流体进入叶轮的流道阻力，提升进水效率；下部侧方的接口为压力出口，顺着叶轮离心甩出的流道方向布置，能够有效减少流体转向带来的压损，提升泵的整体运行效率；顶部预留的注液孔与观察位，方便首次使用时加注初始引水、日常检查腔体液位状态，底部的排污接口可在长期停用或维护时排空腔体内残留积液，避免积液锈蚀内部构件、冬季冻裂泵壳。从设计思路来看，整个泵体采用流线型流道过渡设计，腔室内部无尖锐直角结构，能够减少流体在腔体内的湍流与漩涡损失，提升水力效率；外壳采用圆弧过渡的变截面结构，在保证承压强度的前提下尽可能缩减壳体壁厚，降低整体铸件重量与材料成本；安装底座与泵壳采用一体化铸造成型结构，底座上预留的两个长条形安装孔，能够适配一定范围内的安装位偏差，降低现场安装的对位难度，同时一体化底座能够更好地分散泵运行时的振动，提升整机运行的稳定性。从安装边界来看，该泵体整体采用立式安装布局，底部安装脚的孔位间距适配常规小型自吸泵的通用安装支架尺寸，侧面入口法兰、出口法兰的连接尺寸符合小型离心泵的通用管径标准，能够直接匹配常规的输水管道配件，无需额外定制转换接头；上部的电机连接位采用方形法兰安装面，能够适配标准的立式电机安装尺寸，实现泵头与驱动电机的直连装配，整体结构紧凑，占用安装空间小，适合在空间局促的小型供水站点、家庭院落、设备配套场景中安装使用。壳体外部的加强筋结构沿着腔室承压方向布置，能够在不额外增加壁厚的前提下提升泵体的承压能力，避免泵在高扬程运行时出现壳体变形、渗漏的问题，整体结构兼顾了水力效率、结构强度、安装便利性与制造成本的平衡，能够满足小型自吸离心泵的批量生产与实际使用需求。
