外啮合齿轮泵液压动力输送结构

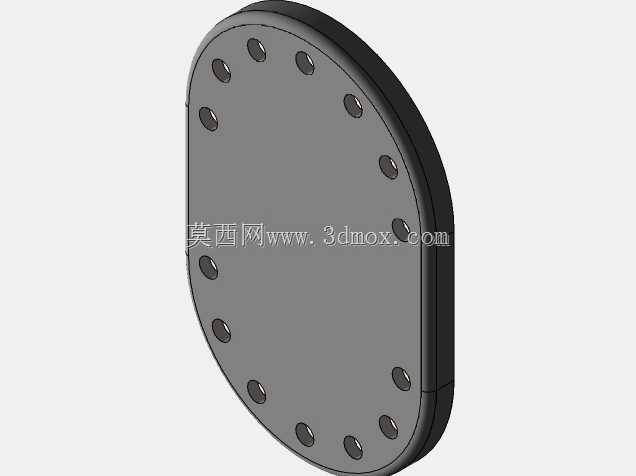

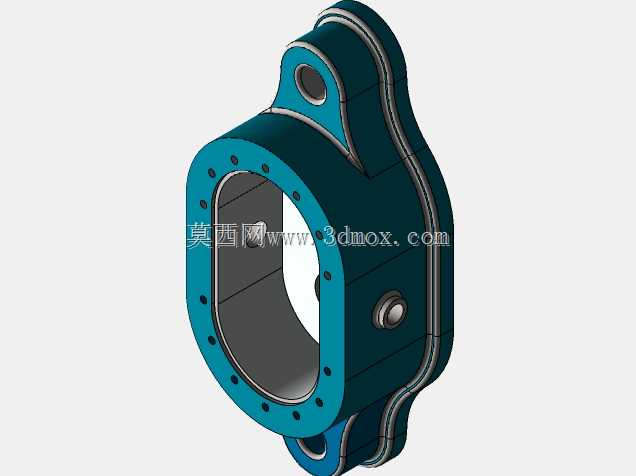

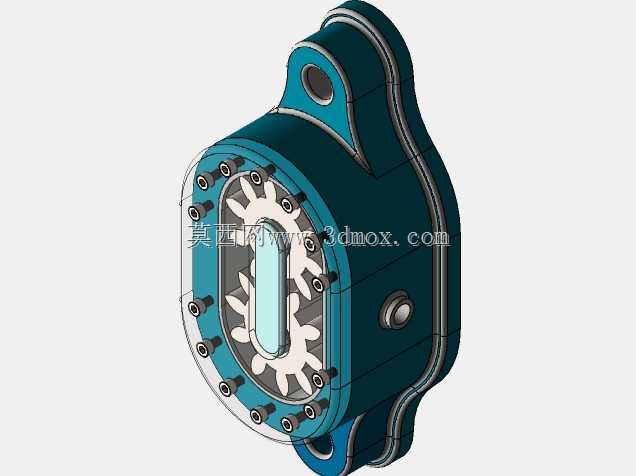

这款外啮合齿轮泵是液压系统与流体输送场景中应用极为广泛的动力转换元件，在机床液压供油系统、工程机械液压驱动回路、小型润滑系统、低压流体输送管路中都承担着核心动力输出的作用，能够将输入的旋转机械能转化为流体的压力能，为整套液压回路提供稳定的压力油源，也可用于输送粘度适配的无固体颗粒的润滑性流体。从实际用途来看，该款齿轮泵依靠啮合齿轮的容积变化完成吸排油动作，运行过程中流量脉动小、工作稳定性强，适合对供油稳定性有一定要求的中低压工况，可长期为液压执行元件提供额定压力范围内的压力介质，保障整套液压系统的动作响应速度与输出力值稳定。从产品功能特性来看，该泵采用分体式泵壳结构，端盖与主壳体通过周向均布的紧固件实现密封连接，既保证了泵腔的密封性能，也便于后期拆解维护与内部零件更换；进出油口采用侧置布局，能够适配常规的管路安装角度，泵体两端设置的带安装孔的吊耳结构，可直接通过螺栓完成泵体与安装基座的固定，安装过程中无需额外设计复杂的转接支架。从设计思路来看，建模过程中严格遵循齿轮泵的实际工作原理，内部主动齿轮与从动齿轮的齿形参数、啮合间隙、齿顶与泵壳内壁的间隙都按照实际运行要求进行匹配，既保证齿轮转动过程中不会出现卡滞，也能将内部泄漏量控制在合理范围内，保障泵的容积效率；泵壳外部的加强筋结构沿着泵体受力方向布置，能够承受泵腔内部压力带来的壳体张力，避免长期承压出现壳体变形，同时也能提升泵体的散热面积，帮助运行过程中产生的热量更快散发。从外形尺寸与安装边界来看，该款齿轮泵整体采用紧凑式轮廓设计，轴向尺寸与径向尺寸都控制在较小范围内，适合安装在空间局促的设备内部；两端安装孔的中心距、进出油口的通径尺寸都匹配行业通用的安装规格，能够直接替换同参数的常规外啮合齿轮泵，安装时需要预留出输入轴端的联轴器安装空间，以及进出油口的管路弯折空间，避免安装后出现管路干涉或者传动部件卡滞的问题，泵体底部与安装基座的贴合面设计为平面结构，安装时只需保证基座平面的平面度达标，即可实现泵体的稳定固定，运行过程中不会出现额外的振动噪音。
