双作用拉杆式标准气缸结构设计

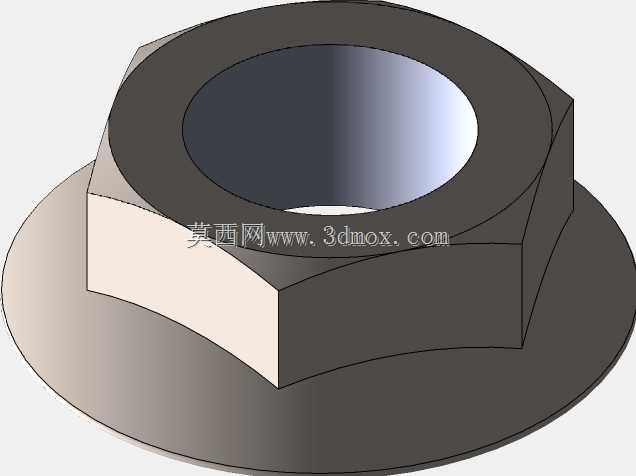

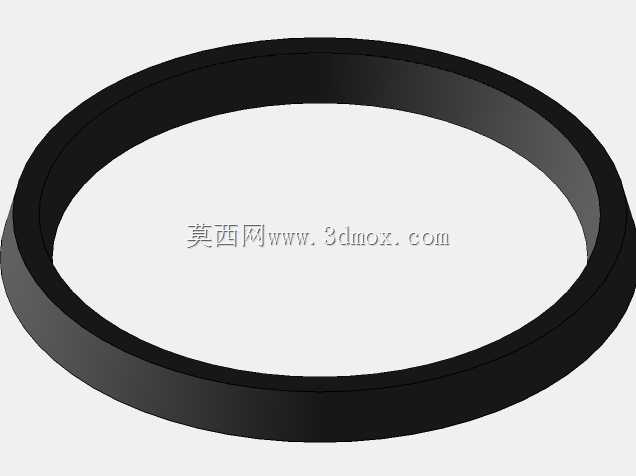

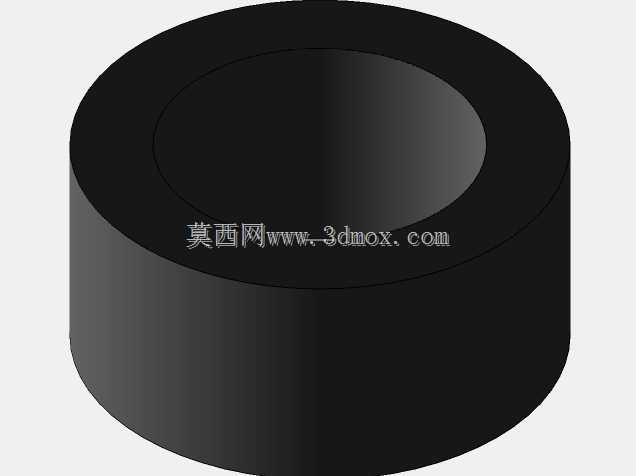

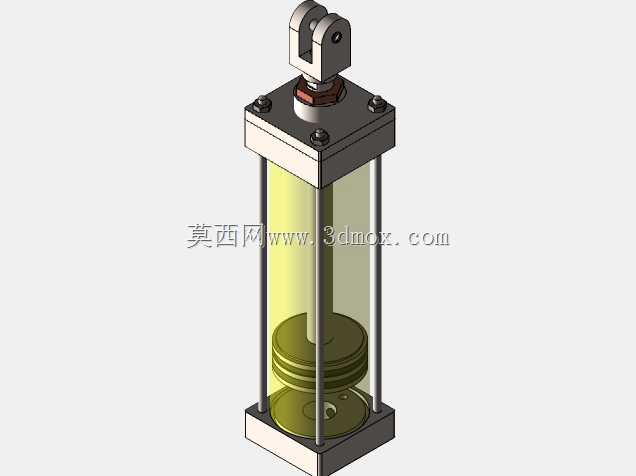

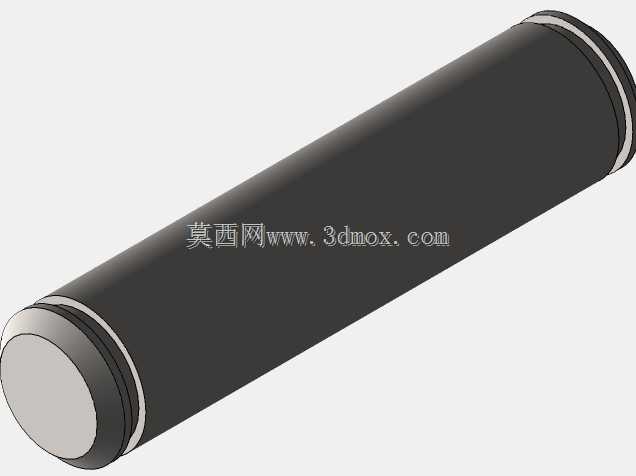

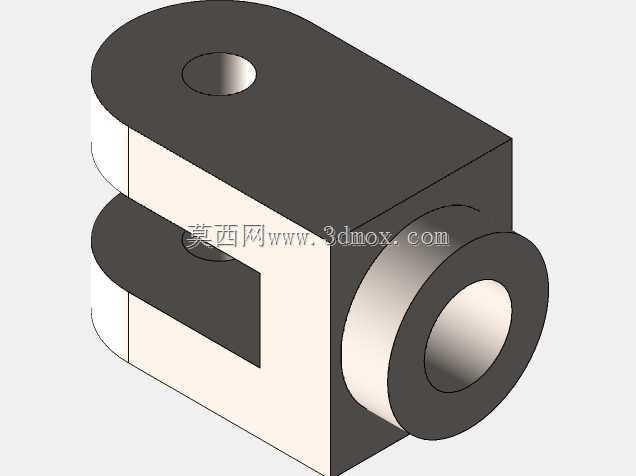

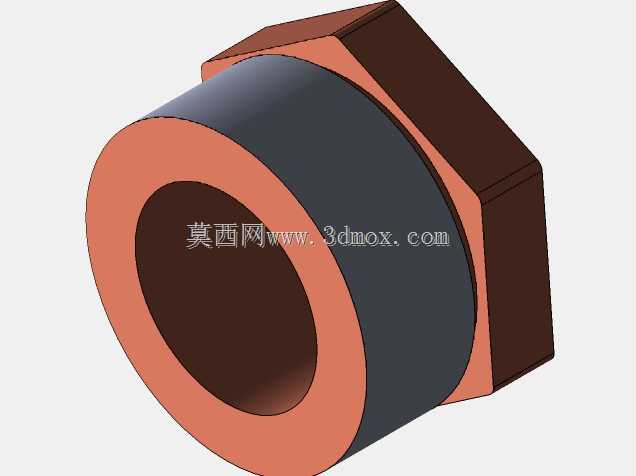

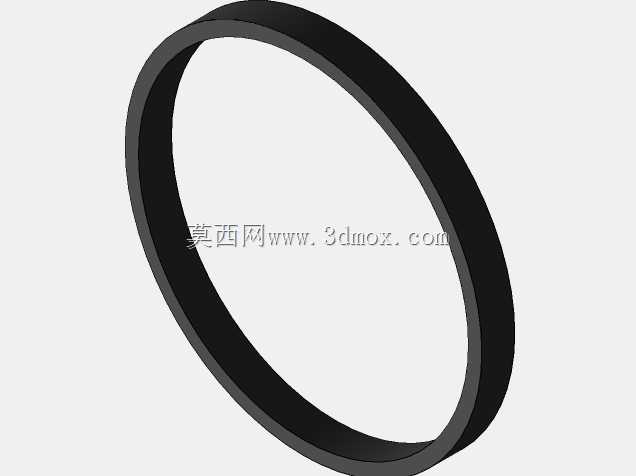

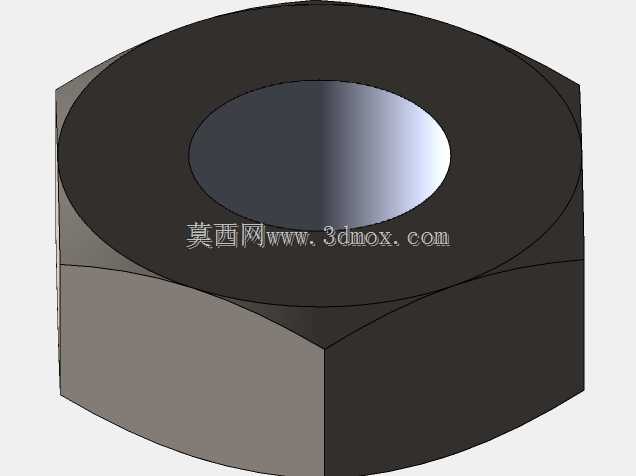

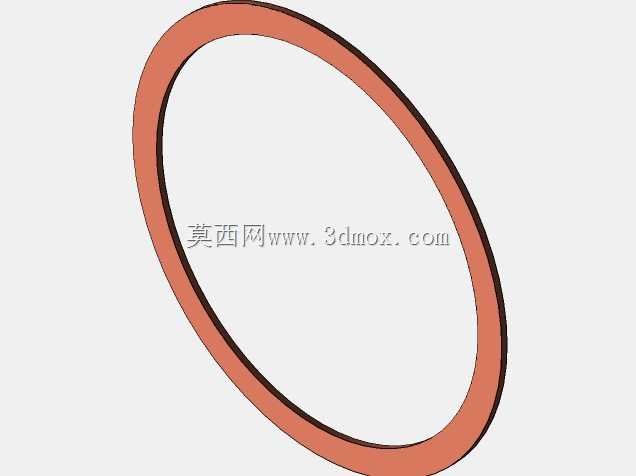

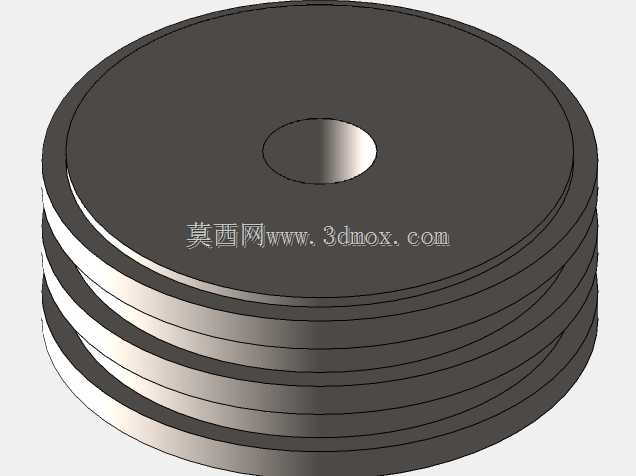

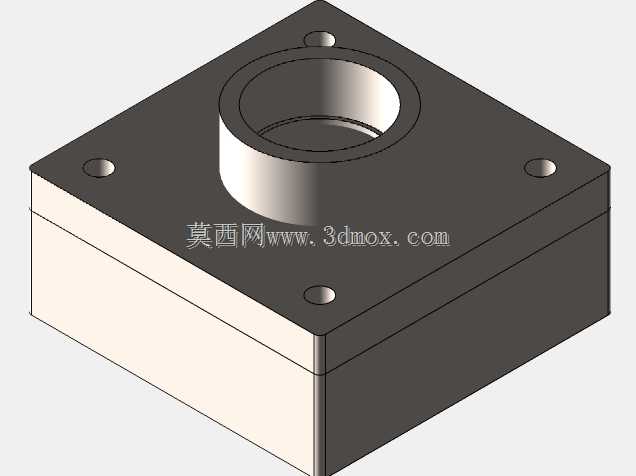

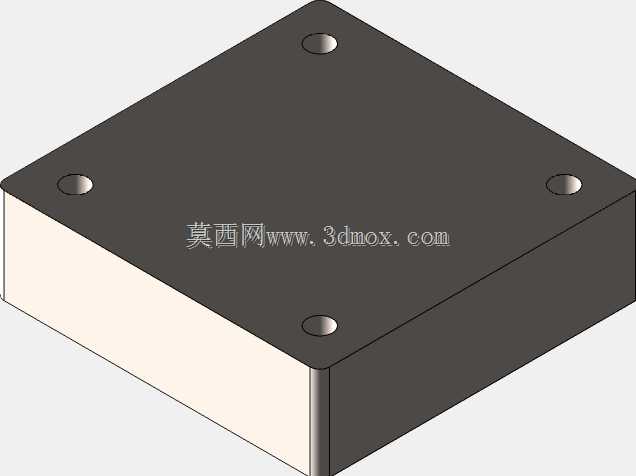

这款双作用拉杆式气缸是气动系统中应用极为广泛的直线执行元件，在轻工包装、自动化装配、机床上下料、物流分拣、橡塑加工等多个制造业场景中承担着工件推送、夹具夹紧、工位切换、闸门启闭等核心直线驱动任务，是气动回路中将压缩空气压力能转换为机械往复直线运动的核心部件。不同于单作用气缸仅靠气压实现单方向驱动、弹簧复位的结构，这款双作用气缸可通过交替向活塞两侧腔体输入压缩空气，实现伸出与缩回两个方向的气压驱动，输出力稳定可控，双向行程都可带负载作业，适配需要双向做功的复杂工况。从结构设计来看，这款气缸采用经典的方形端盖配合四根拉紧拉杆的结构形式，前后端盖通过四根沿缸筒周向均匀分布的拉杆实现锁紧固定，缸筒采用透明可视化设计可直观观察活塞运行状态与内部密封件磨损情况，日常运维巡检时无需拆解即可快速判断设备运行是否存在卡滞、窜气问题。活塞部位采用多层组合密封结构，搭配导向环保障活塞运行的同轴度，避免活塞运行过程中出现偏磨导致的漏气问题，活塞杆顶端采用铰耳环式安装接口，可适配带摆动角度的安装场景，抵消安装面平行度误差带来的侧向力影响，避免活塞杆受径向力弯折。在安装边界与尺寸适配方面，这款气缸的安装接口符合通用气动元件的安装尺寸规范，底部端盖预留标准的气路接口与安装固定孔位，可直接适配同规格的标准安装支架，无需额外定制转接件；缸体外形规整，方形端盖的设计可有效防止气缸运行过程中出现缸体转动，保障活塞杆输出动作的方向稳定性，安装时仅需保障前后安装面的平行度公差在允许范围内，预留足够的行程伸缩空间与气路管路排布空间即可完成部署。设计过程中重点考量了不同工况下的运行可靠性，端盖与缸筒的衔接部位设置静密封结构，活塞杆伸出端设置防尘圈与轴用密封组合，既可以阻挡外界粉尘、切削液等杂质进入缸体内部，也可以避免缸内压缩空气泄漏，保障气缸的输出力效率，长期运行下也能维持稳定的工作性能，可适配0.1-0.8MPa的常规气动系统工作压力，满足绝大多数工业场景的直线驱动需求。
