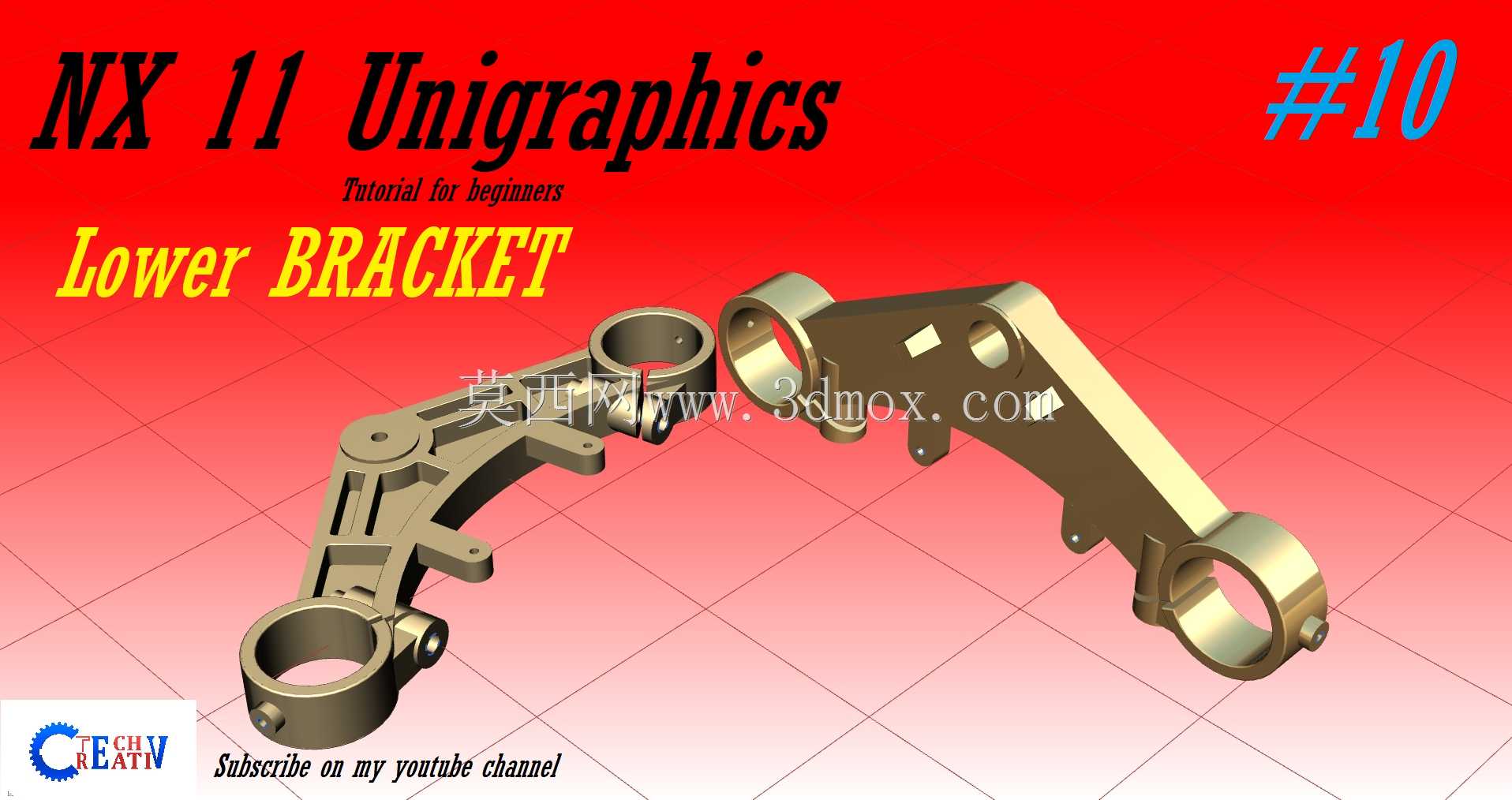

机车前叉连接下支架结构设计

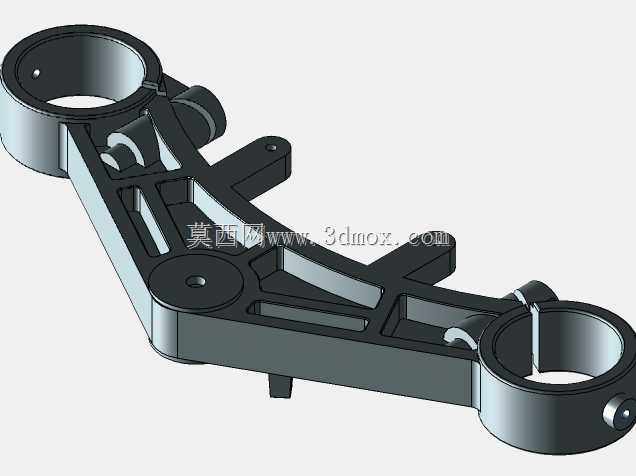

该下支架作为两轮机车前悬挂系统的核心连接构件，主要应用于跨骑式机车、越野摩托的前部转向与减震承载场景，承担着连接左右前减震筒、下联板与转向柱的关键作用，是前叉总成中传递载荷、保障转向精度的核心受力部件。在实际行驶过程中，该支架需要同时承受路面颠簸带来的垂直冲击载荷、转向时的横向扭转力矩以及制动过程中产生的纵向惯性力，其结构强度与安装精度直接决定了车辆行驶的操控稳定性与骑行安全性。从功能特性来看，该支架采用左右对称的分体式协同结构设计，两端设置的环形抱箍结构用于抱紧前减震筒的外管，通过螺栓锁紧实现与减震筒的刚性连接，抱箍内侧预留有均匀的贴合面，可保证锁紧后减震筒不会出现滑移或偏转；中部延伸出的连接臂设置有多个带衬套安装位的铰接孔，用于连接转向柱下联板以及前挡泥板、制动管路固定卡扣等附属部件，孔位的同轴度公差控制在0.02mm以内，可避免装配后出现转向卡滞问题。设计过程中充分考虑了载荷传递路径的优化，整体采用变截面的加强筋结构，在铰接孔、抱箍开口等应力集中区域做了圆弧过渡处理，既避免了应力集中导致的结构断裂风险，又通过去除非受力区域的冗余材料实现了零件轻量化，相比传统等厚度铸件减重约18%，同时保证整体屈服强度满足350MPa以上的承载要求。外形尺寸方面，该支架整体横向安装跨度为210mm，纵向连接臂长度为135mm，抱箍内径适配常规41mm直径的前减震外管，安装边界预留了足够的螺栓锁紧操作空间，抱箍开口处的锁紧间隙设计为2mm，可适配减震筒外径的微小公差，装配时无需额外修配即可实现精准贴合；支架上所有安装孔的位置度公差严格控制，可保证与前叉总成其他部件实现无应力装配，避免因装配应力导致的零件早期疲劳损坏。
