圆形通风管道风阻调节阻尼装置

该阻尼装置主要应用于工业通风除尘系统、大型商用暖通空调管路、工业废气排放输送管网、燃气轮机进排气风道等场景中，核心作用是精准调控管路内的气流流量、平衡各支路风道的风压、削弱气流脉动产生的管路振动与风噪，同时可在系统检修时充当截断气流的隔断部件，避免气流倒灌影响检修作业安全。在实际工况中，这类圆形阻尼装置通常串联安装在大口径圆形通风管道的法兰对接段，适配大流量气体输送的管路布局，能够在高温、含尘、带轻微腐蚀性气体的输送环境下长期稳定运行，通过调节叶片的开合角度改变风道的通流截面积，从而实现对管路阻尼系数的连续调整，匹配不同工况下的系统风量风压需求。

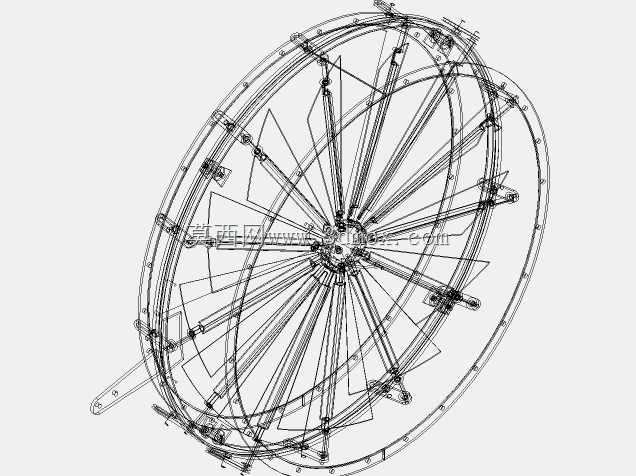

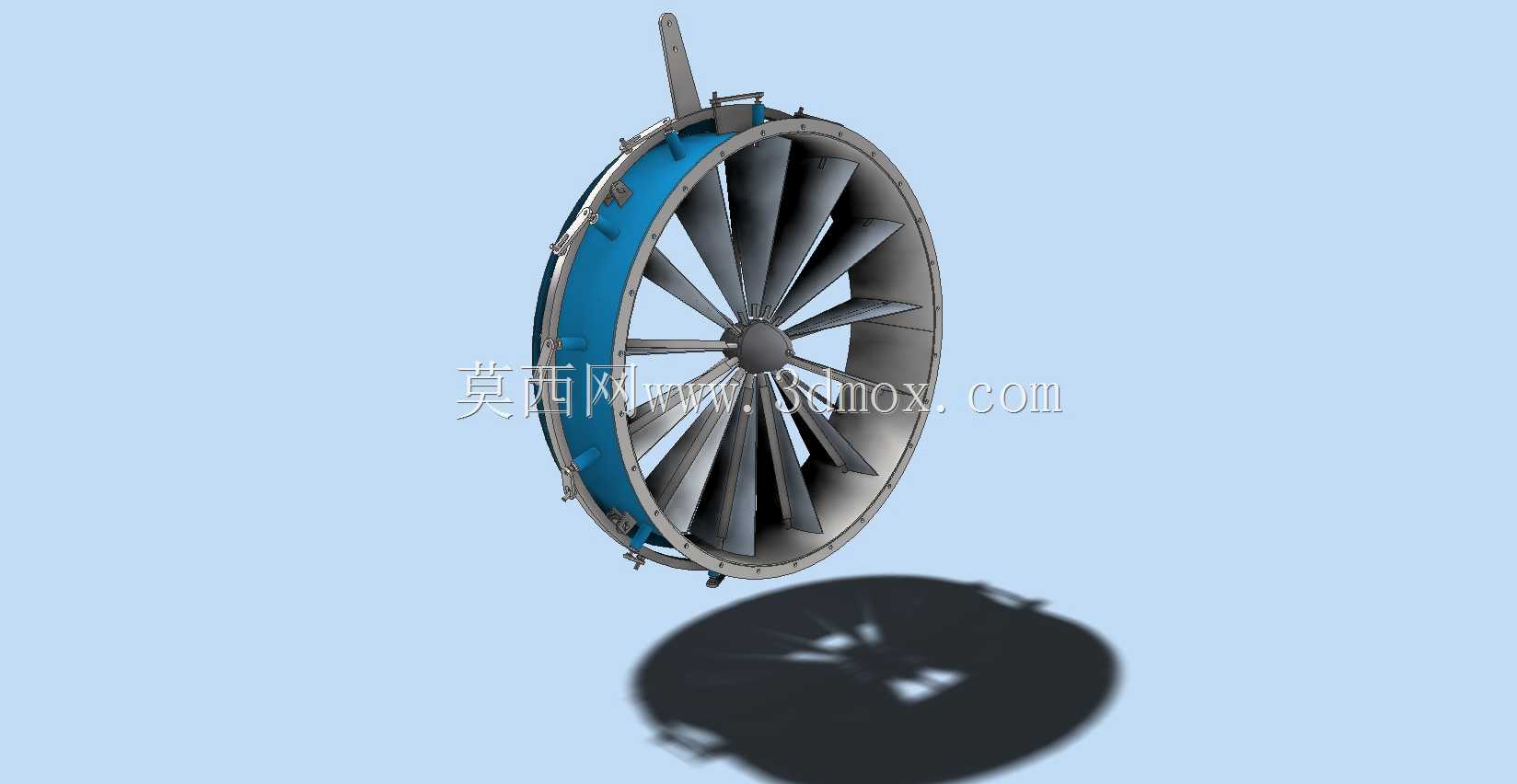

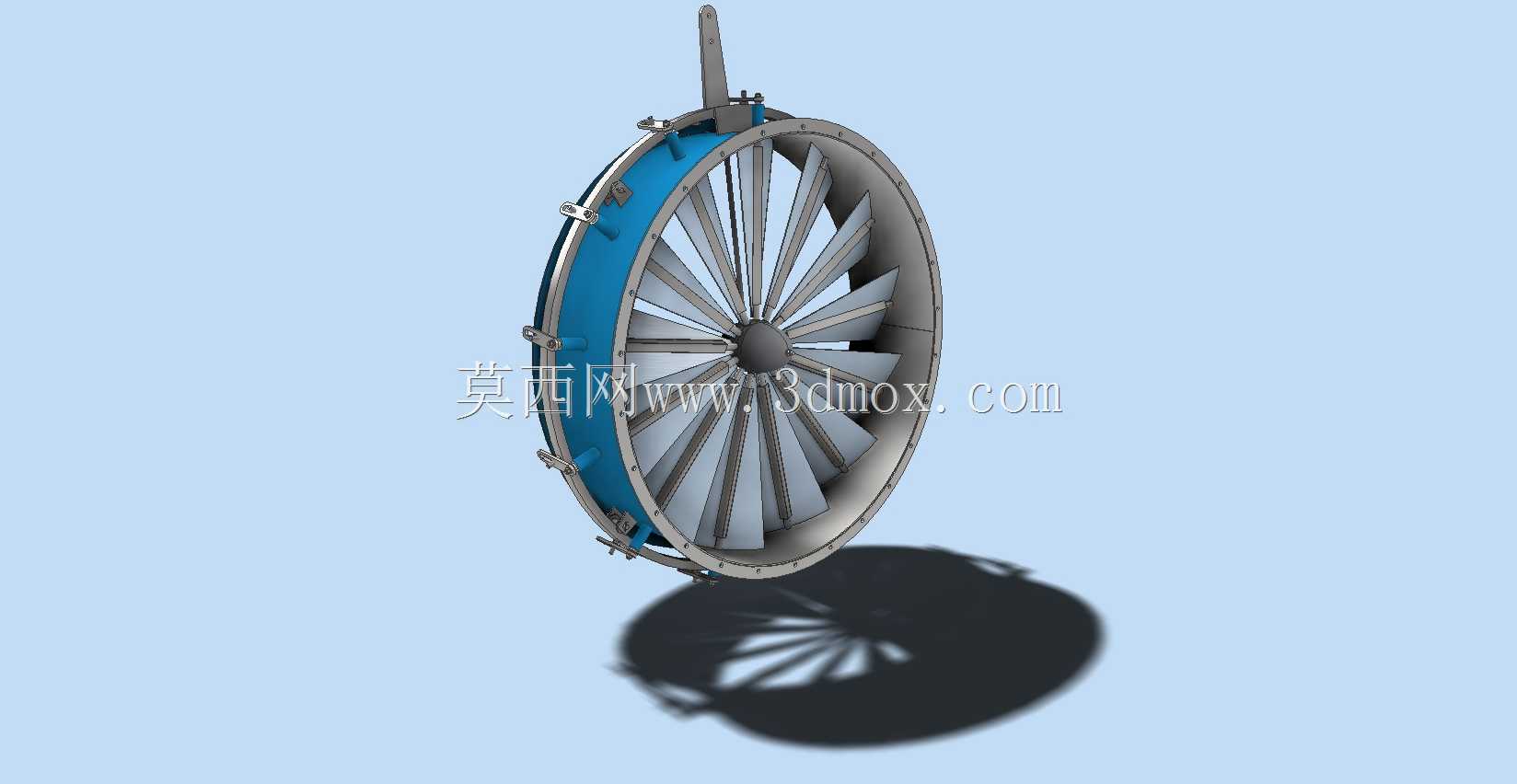

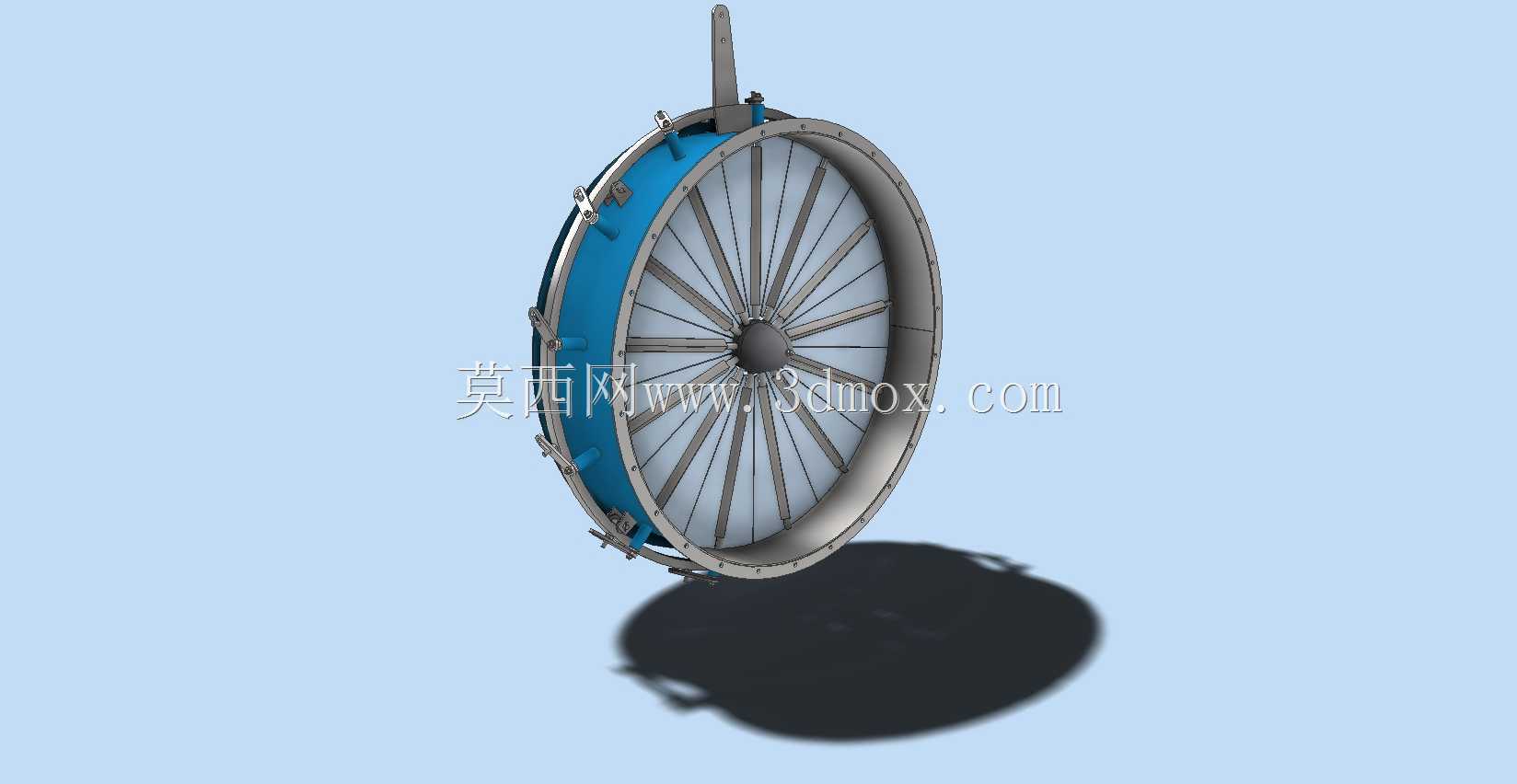

从功能特性来看，该装置采用多辐条式叶片支撑结构，中心轮毂通过多根径向辐条连接外圈密封边框，叶片闭合时可与外圈蓝色密封结构紧密贴合，保证截断状态下的漏风率控制在工业通风要求的允许范围内；侧边伸出的调节杆可连接手动执行机构或者电动、气动执行器，实现就地手动调节或者远程自动控制，调节过程中叶片绕中心轴平稳转动，无卡滞、晃动问题，调节力矩均匀，可在0到90度的开合范围内任意角度锁定，满足不同阻尼档位的调节需求。外圈的法兰式安装边框预留了均匀分布的紧固连接位，可直接与同口径的通风管道法兰通过螺栓紧固对接，安装时无需额外定制转接构件，适配常规工业通风管道的安装标准。

在设计思路上，该装置优先考虑了大口径风道的结构强度需求，多辐条的支撑结构既保证了叶片整体的抗形变能力，避免大压差下叶片发生挠曲变形影响密封与调节精度，又尽可能降低了叶片自身对气流的阻挡损耗，全开状态下装置的自身风阻远低于同规格的单叶板式风阀；侧边的密封壳体采用圆弧过渡结构，可减少气流经过装置时的局部涡流产生，降低气流再生噪音；整体结构采用模块化设计，密封件、调节杆组件、叶片支撑结构均可单独拆卸更换，降低后期运维的成本与难度。从安装边界来看，该装置为圆形法兰对接结构，安装时仅需在管路对接处预留与装置轴向厚度匹配的安装空间，调节杆伸出方向可根据现场管路布局调整安装朝向，无需额外预留过大的操作空间，适配狭小管廊、吊顶内等紧凑安装场景的布置需求，装置整体的受力通过法兰连接结构传递到两端管道，无需额外设置支撑构件，降低现场安装的施工难度。
