可调阻尼式螺旋弹簧液压减震器结构设计

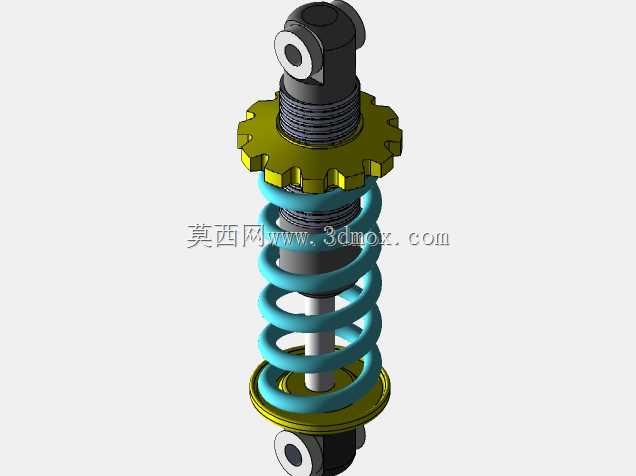

这款减震部件主要面向乘用车辆、非道路代步设备以及小型工业缓冲工位的减振需求设计，核心作用是吸收设备运行过程中产生的往复冲击动能，快速衰减振动幅度，避免刚性冲击对主体结构造成疲劳损伤，同时提升驾乘或设备运行的平稳性。在实际应用场景中，这类减震结构既可以适配轻型越野车辆的前后悬挂系统，应对非铺装路面的连续颠簸冲击，也可用于小型自动化输送线的工位缓冲模块，承接工件落料、机构启停时的瞬时冲击力，还能适配电动两轮车、全地形车的后悬挂结构，平衡承载能力与滤震效果。从功能特性来看，该结构采用螺旋弹簧与液压阻尼芯同轴集成的布局，外层螺旋弹簧承担主要的垂直载荷支撑，负责将瞬时大冲击转化为弹簧的弹性势能缓慢释放，内部的液压阻尼杆则通过油液在阀组间的流动阻力，约束弹簧的往复弹跳速度，避免出现多余的余震，顶部的齿形调节环可以通过旋转改变弹簧的预压缩量，以此适配不同负载下的减震软硬需求，满足不同载重、不同路况下的调校需要。设计过程中优先考虑了安装适配性与维护便捷性，上下两端均采用带衬套的吊耳式安装结构，铰接式的连接方式可以补偿安装位的小幅角度偏差，避免工作过程中出现侧向弯矩损坏阻尼芯，齿形调节环的外齿结构可以徒手或者借助简易工具转动，不需要拆解整个减震总成就能完成阻尼预载的调整，弹簧上下两端的环形承托盘做了翻边限位设计，能够避免弹簧在大行程压缩时出现侧向滑脱，保证受力始终沿阻尼杆轴向传递。在安装边界设计上，整体结构为同轴圆柱布局，最大外径由弹簧外圈直径决定，不会出现额外的突出结构，方便在狭小的悬挂安装空间内布置，上下吊耳的安装孔同轴度控制在较高精度范围内，安装时不需要额外调整对位，总行程预留了足够的压缩余量，在满载冲击下也不会出现弹簧压并、阻尼杆触底的情况，外层阻尼杆做了防尘密封结构，可以阻挡泥沙、灰尘进入阻尼腔，延长液压密封件的使用寿命，减少日常维护的频次。
