十字轴式万向节传动连接结构

该万向节结构是机械传动系统中用于实现变角度动力传递的核心连接部件，主要应用在两轴轴线不重合、存在轴线夹角偏差的传动场景中，能够在主动轴和从动轴之间存在角位移的工况下持续可靠传递旋转扭矩，广泛适配各类需要变角度传动的机械设备布局，常见于工业传动流水线、农用作业机械、工程行走设备、轻型输送装置的动力传输链路中，可补偿传动系统因安装误差、机架形变、部件相对位移产生的轴线偏移，避免刚性连接带来的轴件憋劲、轴承过载、传动卡滞等问题，保障动力传输的平顺性。

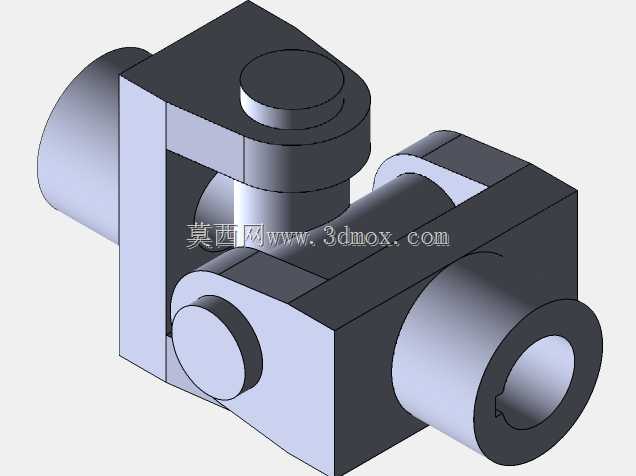

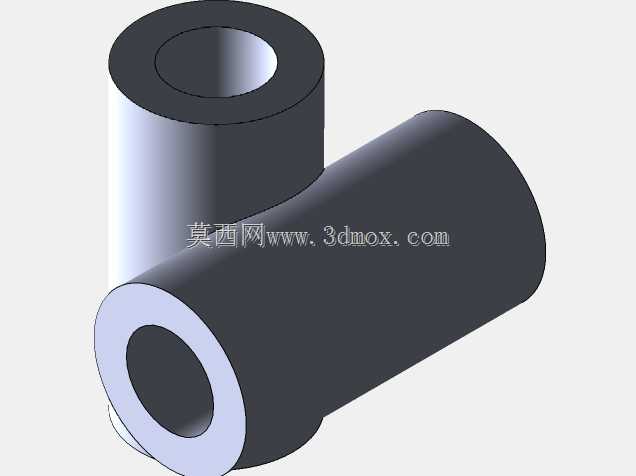

从功能特性来看，这款万向节采用十字轴铰接式核心结构，两个轴套分别对接输入与输出轴端，通过中间十字铰接结构实现两个方向的角度摆动，允许两轴之间存在一定范围的工作夹角，在转动过程中可动态调整传动角度，适配设备运行过程中产生的相对位置变化，相比刚性联轴器具备更灵活的角度补偿能力，相比柔性联轴器可传递更大的额定扭矩，结构紧凑传动效率高，日常维护需求低。

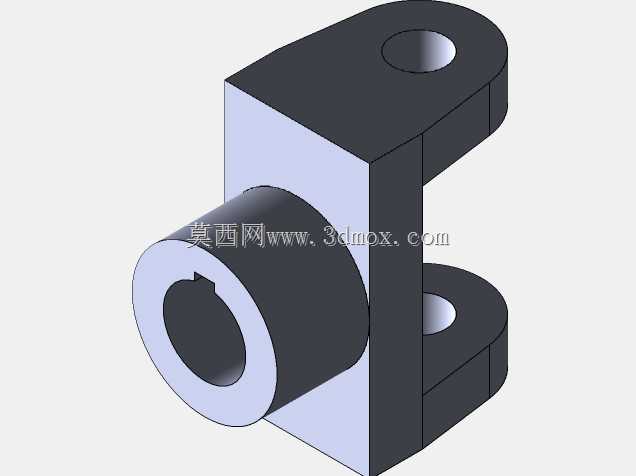

在设计思路上，该结构优先保障传动的可靠性与安装便捷性，轴套部分采用空心圆筒结构，可直接套装在对应直径的传动轴端，通过侧壁的紧固件实现与轴件的周向固定，避免传动过程中出现打滑松脱；铰接部位的配合间隙经过合理设定，既保证角度摆动的灵活性，不会出现卡滞卡顿，又控制了传动回程间隙，减少传动过程中的冲击与异响，提升传动精度。整体外形采用规整的柱体结构，两个轴段呈垂直铰接布局，安装时需注意预留足够的摆动空间，避免轴段摆动过程中与周边机架、其他部件发生运动干涉，轴套的内孔尺寸匹配常用的标准传动轴直径，可直接替换同规格的传统连接部件，无需对原有设备的安装结构做大幅改动，适配性较强。在实际使用中，可根据传动扭矩的需求匹配对应规格的型号，铰接部位可按需添加润滑脂降低磨损，延长部件的整体使用寿命，保障传动系统长期稳定运行。
