40英尺平板拖车承载结构三维设计

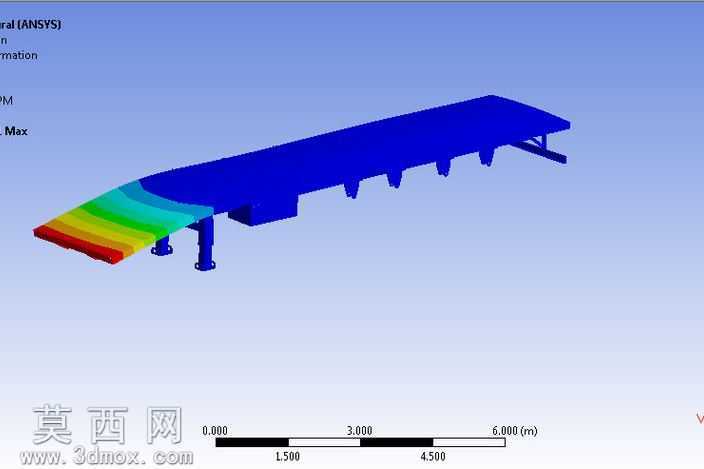

本作品为40英尺规格平板拖车的三维结构设计模型，建模过程围绕货运平板挂车的实际承载需求展开，首先依据标准集装箱及大宗散货平板运输的尺寸规范，确定整车12米级的总长、2.5米级的平台宽度基准，在三维建模环境中先搭建主体承载框架的线框基准，明确纵梁、横梁的排布间距与截面参数，再通过拉伸、布尔运算等特征操作生成实体结构。模型完整还原了平板拖车的核心构造：主承载平台采用平直的板式台面设计，台面下方沿纵向排布多道贯通式主纵梁，横向间隔设置连接横梁形成网格状承力骨架，保证台面受载时的力能够均匀分散传递至行走与支撑结构；平台前端设置与牵引车连接的牵引衔接结构，后端配备可收放的登坡跳板结构，满足小型设备自行上下台面的使用需求；平台下方靠近前端位置设置可伸缩的支撑支腿，在脱挂状态下为整车提供稳定支撑，避免平台前倾失稳。建模过程中对各部件的装配关系做了精准约束，纵梁与横梁的焊接贴合面、支腿与车架的铰接位置、牵引结构的连接点位都做了贴合度校验，不存在结构干涉问题。材质设置上，主体承载车架采用高强度低合金钢材质参数，赋予金属哑光漆面效果，平台台面做防滑纹理的材质区分，支腿结构做深色防锈涂层的材质表现，渲染效果中通过ANSYS类有限元可视化的色彩渐变呈现台面受载时的应力分布趋势，直观展示不同区域的受力大小差异，从跳板端的高应力区到平台中部的稳定承载区色彩过渡自然，搭配尺寸比例尺能够清晰呈现各结构段的实际尺寸参数。设计过程中充分考虑平板拖车的通用货运属性，台面无额外凸起固定结构，最大化保留载货平面的可用面积，结构排布兼顾承载强度与轻量化需求，横梁间距经过受力优化，既避免钢材冗余增加整备质量，也防止间距过大导致台面受载变形，可作为专用挂车设计、货运装备结构教学、承载性能仿真分析的参考三维模型使用。
