多规格快插式管路在线过滤装置结构设计

这类管路过滤装置主要应用在低压流体输送场景中，覆盖小型供水系统、园艺灌溉管路、微型泵进水端保护、家用净水前置支路、小型水族循环系统等多个领域，核心作用是在流体进入核心动力部件或者终端出水点位前，拦截水流中裹挟的泥沙、碎屑、浮游杂质等大颗粒异物，避免杂质磨损泵体叶轮、堵塞狭窄出水孔、划伤精密阀件，从源头降低下游管路和设备的故障概率，延长整套流体系统的无维护运行周期。

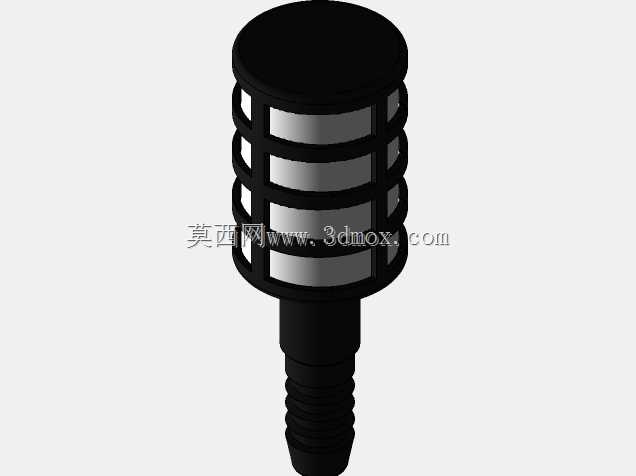

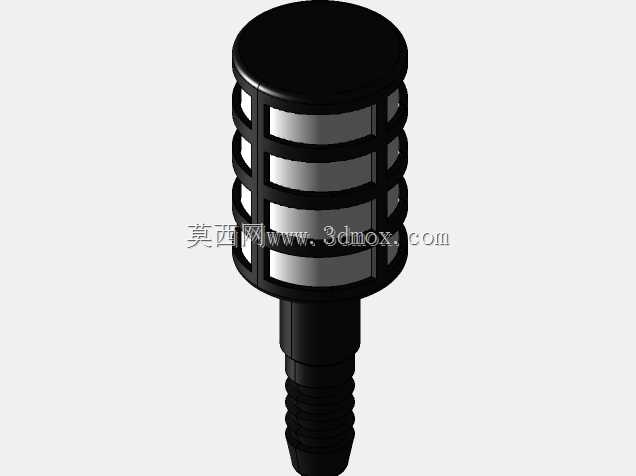

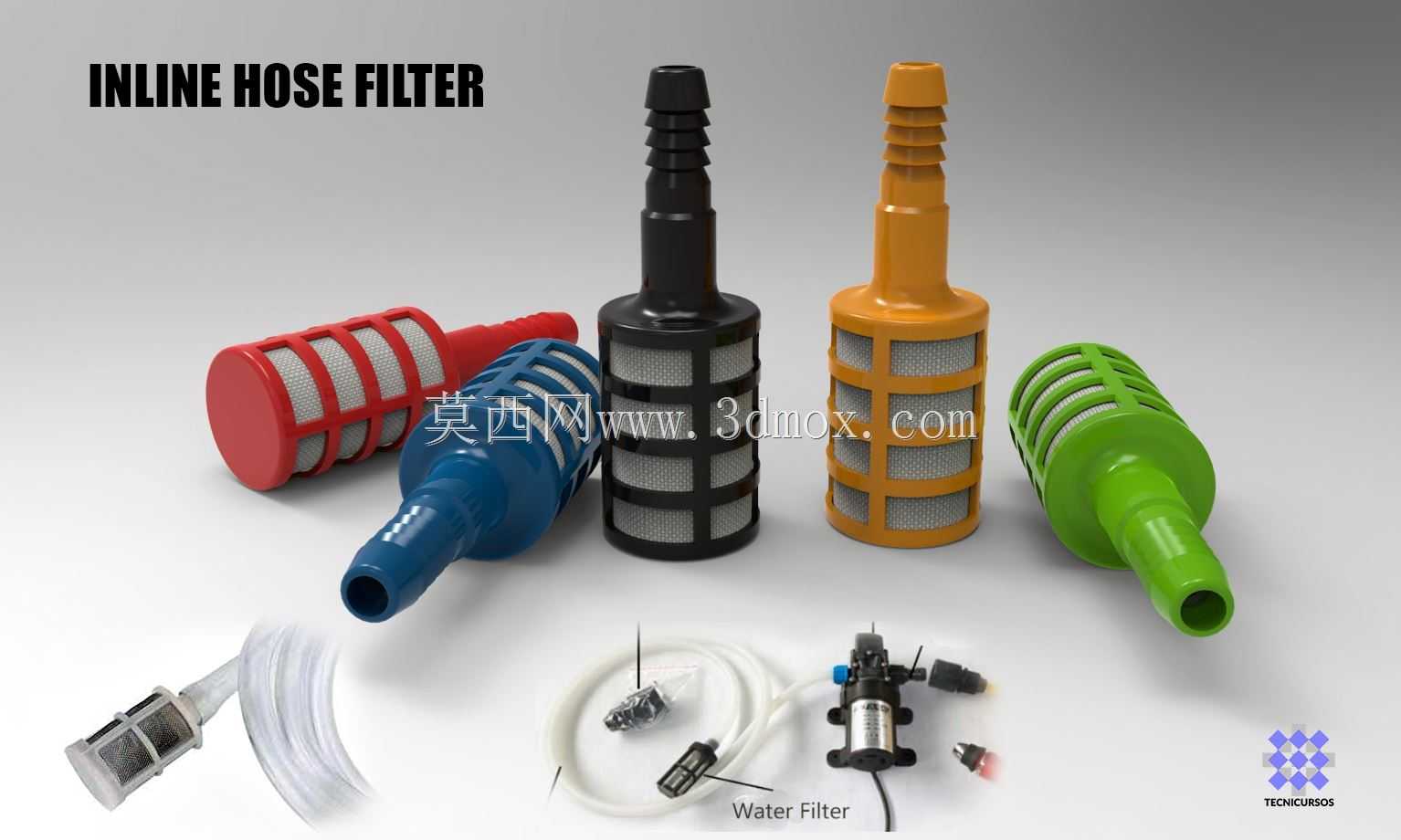

产品在功能设计上做了多场景适配，不同外壳配色的款式对应不同的流量等级与耐压能力，主体外壳采用镂空格栅加内置滤网的双层结构，外层格栅承担结构支撑作用，抵御外部磕碰与管路拉扯带来的形变，避免滤网受挤压变形破损，内置的细密滤网负责核心过滤拦截，不同滤网目数可适配不同的杂质拦截需求，从大颗粒砂石拦截到细微悬浮物过滤都能覆盖。接头部分采用宝塔式快插结构，外壁设计有多道环形倒刺，搭配普通PVC软管、硅胶管、橡胶管都能实现可靠密封，不需要额外的螺纹转接或者专用快插接头，安装时只需要将软管用力套入接头段，倒刺就会嵌入软管内壁形成自锁，配合喉箍加固后可以承受0.6MPa以内的管路压力，不会出现脱管、渗漏的问题。

设计过程中充分考虑了安装边界与使用便利性，整体采用直列贯通式结构，流体从一端宝塔接头进入后，直接穿过滤网层从另一端流出，流道没有多余的弯折与变径，尽可能降低过滤装置本身带来的流阻损失，避免影响管路整体流量。整体外形为圆柱状结构，最大外径根据流量规格不同控制在20mm到40mm区间，不含接头的主体长度在60mm到90mm之间，接头段长度统一为15mm，适配内径6mm到16mm的常规输水软管，安装时只需要在管路上预留对应长度的直线段即可完成嵌入安装，不需要额外的固定支架，依靠软管本身的支撑就能稳定固定。装置底部没有设计额外的排污口，日常维护时只需要将装置从软管上拔下，反向冲洗滤网就能将拦截的杂质冲出，反复拆装不会影响接头的密封性能，也不需要更换专用密封件，维护成本极低。不同配色的款式除了流量区分外，也方便用户在多管路系统中快速识别不同过滤等级的装置，避免安装混淆。
