贴片式NPN型半导体晶体管结构设计

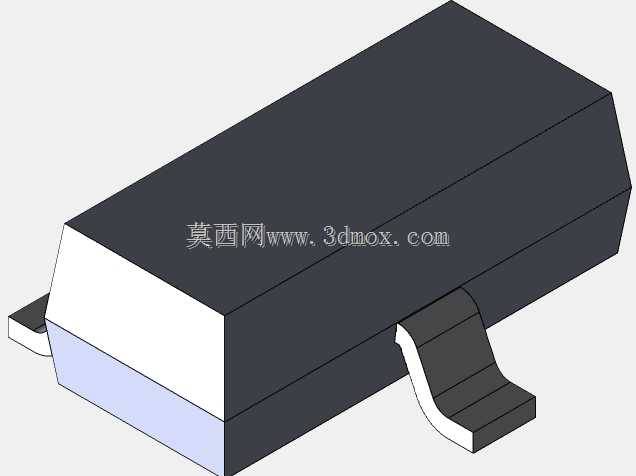

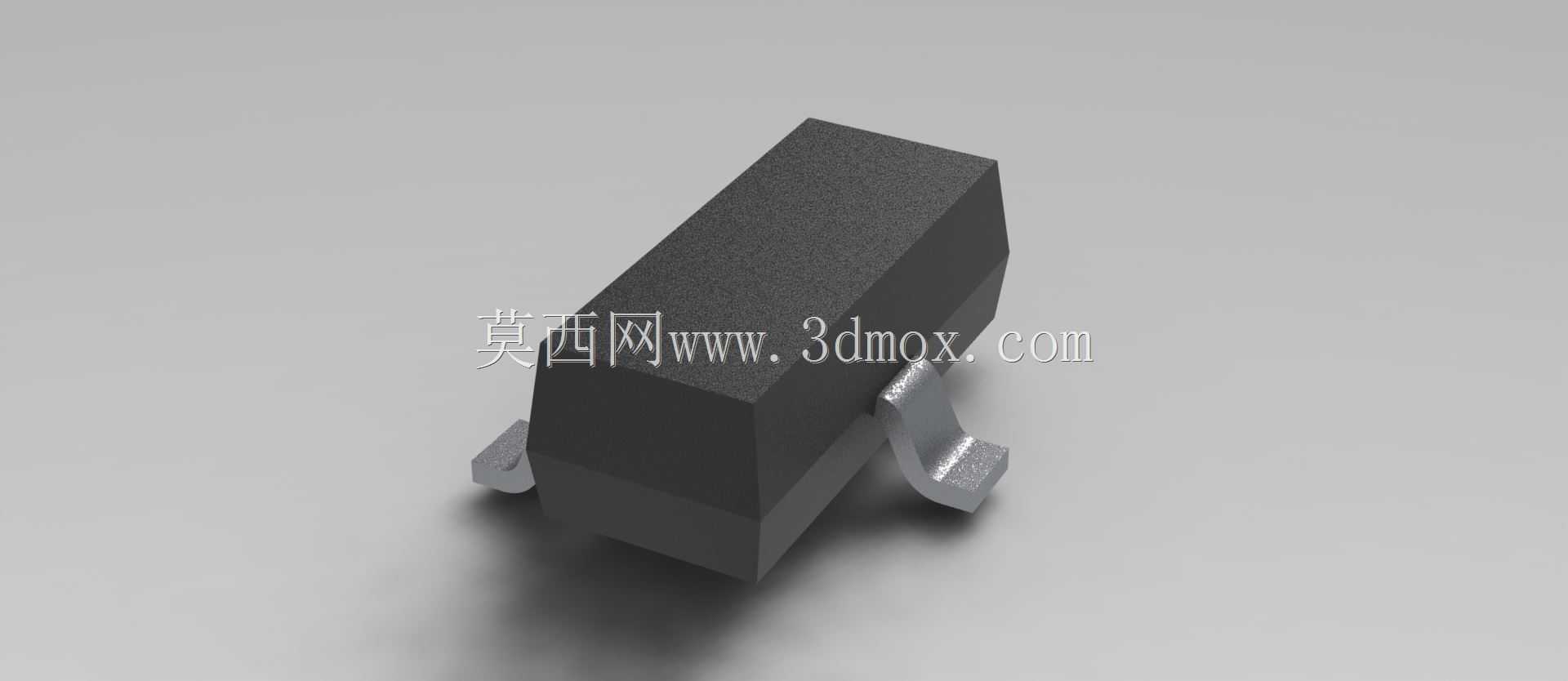

这款贴片式NPN晶体管是电子电路领域应用极为广泛的半导体分立器件，主要承担电流放大、电子开关、信号调制等核心功能，在消费电子、工业控制板卡、汽车电子模块、通信终端设备等场景中都承担着关键作用，是模拟电路与数字电路搭建过程中不可或缺的基础元器件。从实际应用场景来看，这类贴片封装的晶体管能够适配高密度表面贴装生产线，可通过回流焊工艺完成批量焊接，相比传统直插封装器件大幅压缩了电路板占用空间，能够满足便携电子设备、紧凑型工控模块对布板空间的严苛要求，在小信号放大回路、负载通断控制回路、电平转换回路中都能稳定发挥作用。从产品功能特性来看，该NPN晶体管依靠半导体PN结的载流子运动实现控制功能，基极输入微小电流即可控制集电极与发射极之间的大电流通断，既可以工作在放大区实现小信号的线性放大，也可以工作在饱和与截止区实现无触点电子开关功能，开关响应速度快，工作状态稳定，能够适配常规低压直流电路的使用需求。在设计思路上，这款模型还原了SOT贴片封装的典型结构，主体封装部分采用环氧树脂塑封结构，内部包裹半导体芯片与键合引线，外部引出三个成型金属引脚，分别对应基极、集电极、发射极，引脚的弯折角度、间距都严格遵循行业通用封装规范，既保证焊接时引脚与焊盘的对位精度，也能在焊接完成后提供足够的机械连接强度，避免受外力拉扯出现引脚脱焊问题。外形尺寸与安装边界方面，该晶体管主体为长方体塑封结构，三个引脚沿封装本体单侧引出，引脚伸出长度、相邻引脚间距都符合对应封装的标准尺寸要求，在电路板布局时，仅需要在对应位置预留匹配尺寸的焊盘，在器件周边预留合适的焊接操作空间与散热间隙即可，不需要额外设计复杂的安装固定结构，器件本身重量极轻，焊接完成后即可可靠固定在电路板表面，能够承受常规工况下的振动与温度变化，不会出现移位或接触不良问题。整体结构设计完全贴合量产器件的真实形态，能够用于电路板装配仿真、生产工艺模拟、电子设备结构干涉检查等场景，帮助工程师在设计阶段提前验证器件布局的合理性，避免实际生产组装过程中出现结构干涉、焊接空间不足等问题。
