基于Klann机构的蝙蝠仿生爬行单腿结构

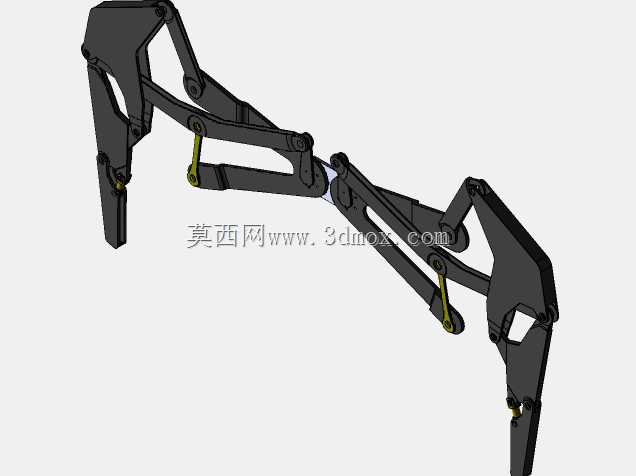

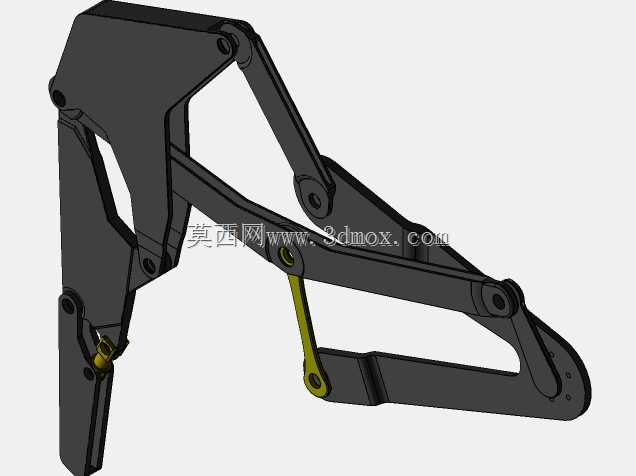

该结构是仿生爬行设备的核心行走执行单元，主要面向狭小空间巡检、复杂地形探测、特种作业爬行机器人的行走模块开发场景，可适配管道内部检测、废墟搜救探查、工业设备狭窄间隙运维等多类需要足式行走的作业场景，相比轮式、履带式行走结构，该连杆式仿生腿能够跨越更高的障碍，在非平整硬质地面上保持更稳定的机身支撑，不会出现轮式结构打滑、履带结构卡滞异物的问题。整套结构采用多连杆铰接设计，核心依托Klann连杆机构的运动轨迹特性，模拟蝙蝠爬行时的腿部迈步动作，单腿集成了支撑段、传动连杆组、铰接销轴三类核心部件，其中黄色连杆为传动驱动段，外接旋转动力输入后，可带动整组连杆按照预设的轨迹完成抬升、前伸、落地、后蹬的完整迈步循环，无需额外配置复杂的多轴控制系统，仅需单方向连续旋转输入即可实现稳定的行走步态输出，大幅降低了爬行机器人的控制难度与制造成本。结构整体采用扁平化紧凑布局，所有铰接点均采用同轴销轴连接，相邻连杆之间预留了足够的摆动间隙，避免运动过程中出现连杆干涉卡滞的问题，支撑段末端做了窄型收边设计，可在凸起、缝隙、倾斜等多种复杂接触面实现稳定点接触支撑，不会因接触面不平整出现支撑失稳的情况。安装边界上，该单腿结构的上端设置有两个同轴安装孔位，可直接固定在爬行机器人的机身框架侧面，驱动输入轴可直接对接机身内置的减速电机输出端，无需额外设计转接安装结构，单组腿的横向厚度较薄，多组腿并排安装时不会出现运动干涉，可根据机器人的负载需求灵活配置单腿的板材厚度与铰接销轴直径，在轻量化探测场景下可采用工程塑料材质加工降低整机重量，在重载作业场景下可更换为金属材质提升结构承载能力。整套连杆的运动轨迹经过反复迭代优化，迈步时的抬升高度可满足跨越常见地面凸起障碍的需求，后蹬阶段的支撑行程可提供足够的前进驱动力，落地瞬间的运动轨迹接近垂直向下，可减少落地时对机身的冲击，保证爬行过程中机身的平稳性，不会出现明显的上下颠簸问题，适配搭载检测摄像头、采样模块等对机身稳定性有要求的作业载荷。
