直插式有源压电蜂鸣器结构设计

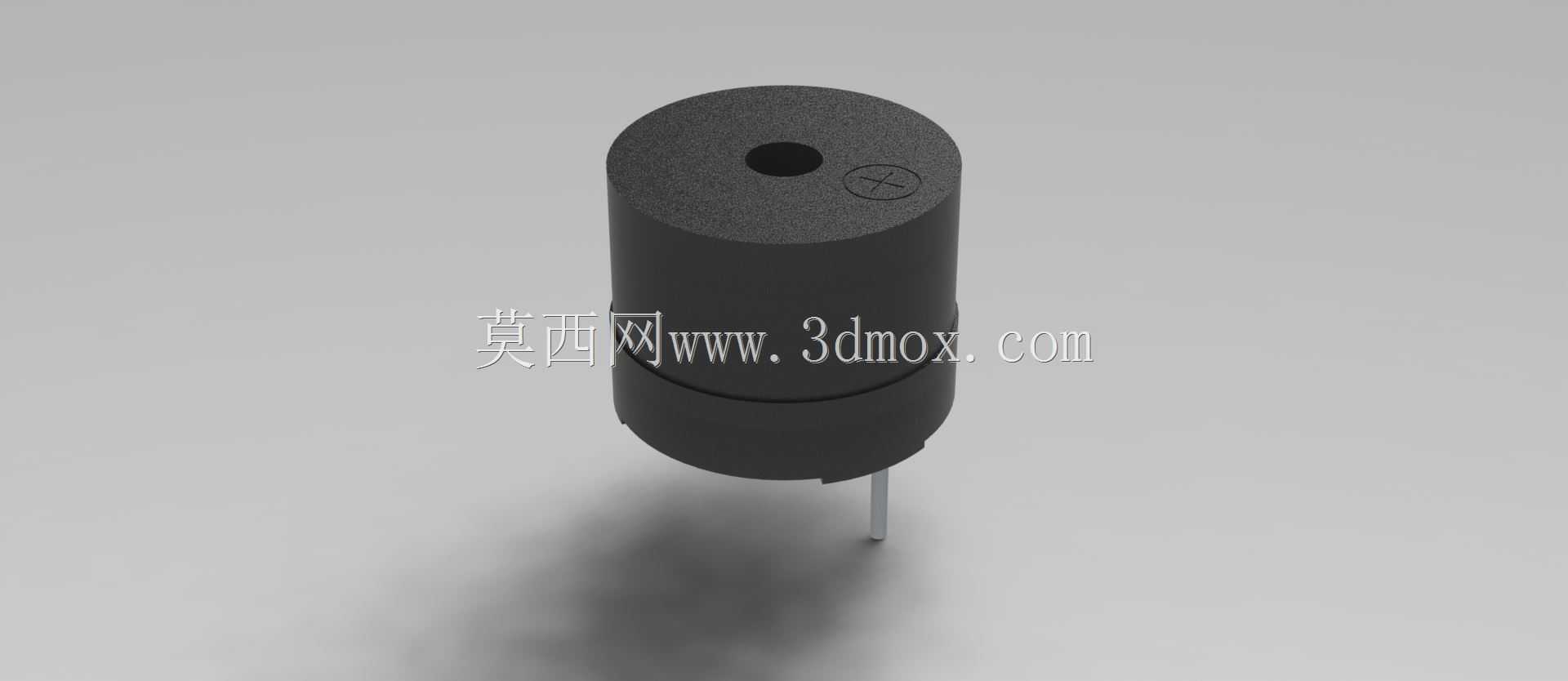

这款直插式压电蜂鸣器是电子控制回路中极为常用的声电转换警示部件，广泛应用在消费电子、工业控制板卡、家电设备、安防报警装置、车载电子模块等诸多场景中，承担操作反馈提示、故障异常报警、状态信号播报的核心功能，只要是需要通过简单声响传递设备状态的电路场景，几乎都能见到这类元件的身影。从实际使用场景来看，这类蜂鸣器不需要额外搭配复杂的发声驱动电路，只要匹配对应额定的直流供电电压，即可输出稳定频率的提示声响，相比电磁式蜂鸣器，它的功耗更低、发声灵敏度更高，同时整体结构没有易损耗的机械振动触点，长期通电工作的可靠性更强，能够适应长时间连续通电的警示工作需求。在产品功能特性上，这款蜂鸣器采用一体化圆柱密封外壳设计，顶部预留了定向出声孔，能够让内部压电陶瓷片振动产生的声波沿轴向集中传导，提升出声的指向性与传播距离；外壳采用耐温阻燃的工程塑料注塑成型，能够耐受常规波峰焊、回流焊的加工温度，满足PCB板自动化贴片插装的生产工艺要求，底部伸出的两根直插引脚做了镀锡抗氧化处理，焊接时上锡速度快、焊点牢固可靠，不会出现虚焊脱焊的问题。在设计思路上，这款模型完全还原了量产蜂鸣器的真实结构比例，外壳的上下盖扣合位置做了定位止口设计，既能够保证内部压电振动片、驱动线路板的安装定位精度，也能提升外壳的密封防护能力，避免生产组装、后续使用过程中灰尘、助焊剂雾气进入元件内部，影响发声效果与工作寿命；引脚的伸出长度、引脚间距完全匹配通用PCB板的标准安装孔位，设计时充分考虑了批量生产时的插装兼容性，不需要额外定制开孔即可直接适配常规的元件封装库。从外形尺寸与安装边界来看，这款蜂鸣器采用标准圆柱外形，整体直径、高度都符合行业通用的直插蜂鸣器封装尺寸，安装时只需要在PCB板上预留对应间距的两个插装通孔，插装后元件本体与板面保持垂直，不会和周边的电容、电阻、接插件等其他板载元件产生空间干涉，出声孔位置预留了足够的出声间隙，不会因为周边元件遮挡导致声响衰减；同时圆柱外形没有突出的棱角结构，在自动化插件机上料、传输过程中不会出现卡料问题，能够适配高速自动化生产线的装配要求，不管是小批量手工焊接的样机试制，还是大规模量产的自动化装配，都能很好地适配对应的生产流程。
