工业级预制不锈钢分区式冷却水模块储箱

这款冷却水模块储箱主要面向工业循环冷却系统、生产工艺温控场景、厂区集中供水配套等领域使用，可作为生产环节冷却水缓存、温度缓冲、水量调节的核心储水单元，适配冶金、化工、通用机械加工、电子制造等多行业的冷却回路配套需求，能够稳定承接循环水泵回水、平衡系统水压波动、储备冷却冗余水量，避免因瞬时用水量变化或冷却机组工况波动导致的供水压力不稳、水温骤变问题，保障整条冷却回路的运行稳定性。

该储箱采用预制不锈钢板拼接成型的模块化设计思路，整体为规整立方结构，内部设置分隔结构实现不同容积分区，内部分区总容积配比为2:1，可分别承接不同温度层级的冷却水缓存，或是实现净水、回水的分舱存储，减少不同水温水体的混流干扰，提升冷却系统的温控效率。箱体板材选用两种厚度规格的不锈钢板材加工，分别为6mm与4.5mm，根据箱体不同位置的受力情况匹配对应厚度板材，底部、承压侧等受力较大区域采用更厚板材，上部非核心承压区域采用稍薄板材，在保障整体结构强度、满水运行抗变形能力的前提下，合理控制箱体整体自重与材料成本。

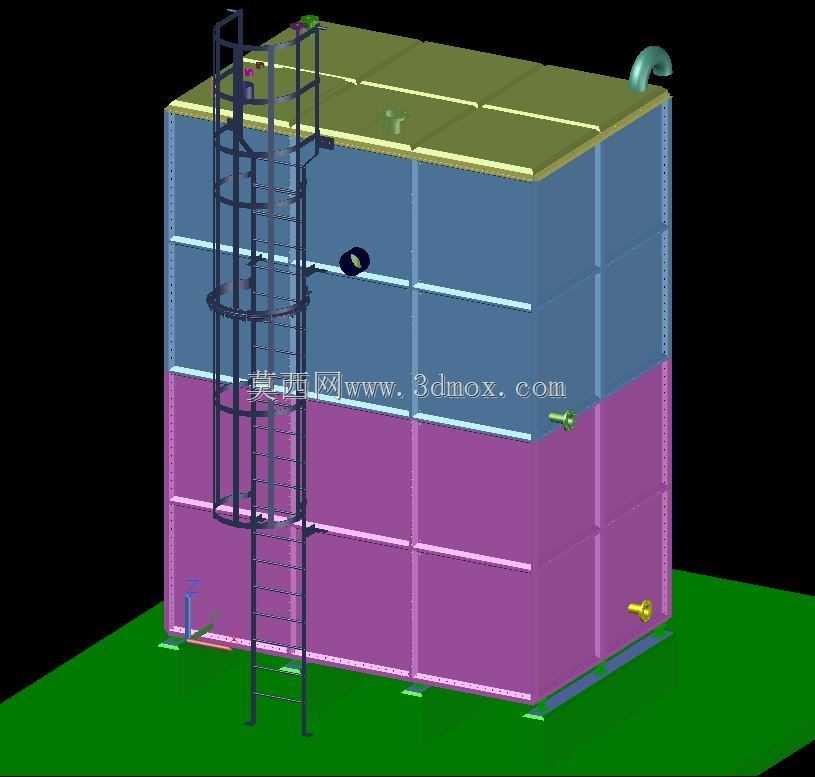

设计阶段完整还原了箱体的全部构造细节，除批量重复的面板连接螺栓做了合理简化外，箱体的密封结构、外部接口、配套爬梯、顶部护栏、进出水口、排污接口、溢流接口等结构均做了完整呈现，密封垫圈采用专用化合物适配的密封件设计，保障拼接位置的密封性能，避免长期储水出现渗漏问题。箱体外侧配套设置直爬梯与顶部防护护栏，方便运维人员登顶开展检修、排气、清洁等作业，爬梯与箱体采用螺栓紧固连接，安装便捷且结构稳固。

从安装边界来看，该储箱为落地式安装结构，底部设置平整支撑边，可直接固定于混凝土基础平台上，整体外形规整无外凸的复杂结构，方便现场排布管路与配套设备，所有管路接口均设置在箱体侧面与顶部的标准位置，可直接对接标准规格的工业管路，无需额外做接口改装。所有配套零件均为独立三维组件，可根据实际项目的配件选型标准灵活替换适配，适配不同地区的配件供应体系，无需因配件标准差异重新开展整体建模，能够大幅缩短项目前期的方案设计与建模周期，方便设计人员快速完成冷却系统的整体方案排布。
