SOIC封装PIC微控制器芯片三维结构

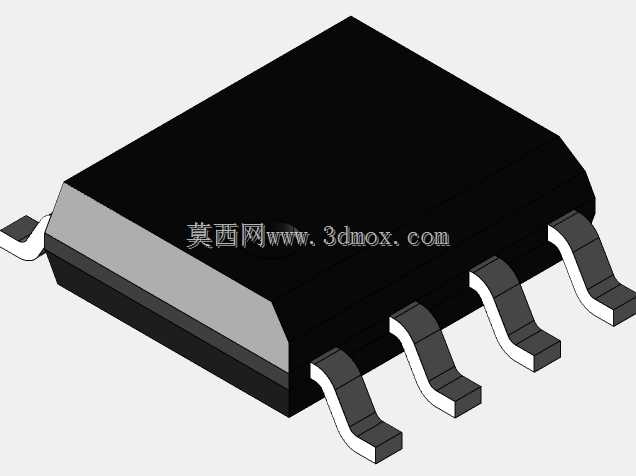

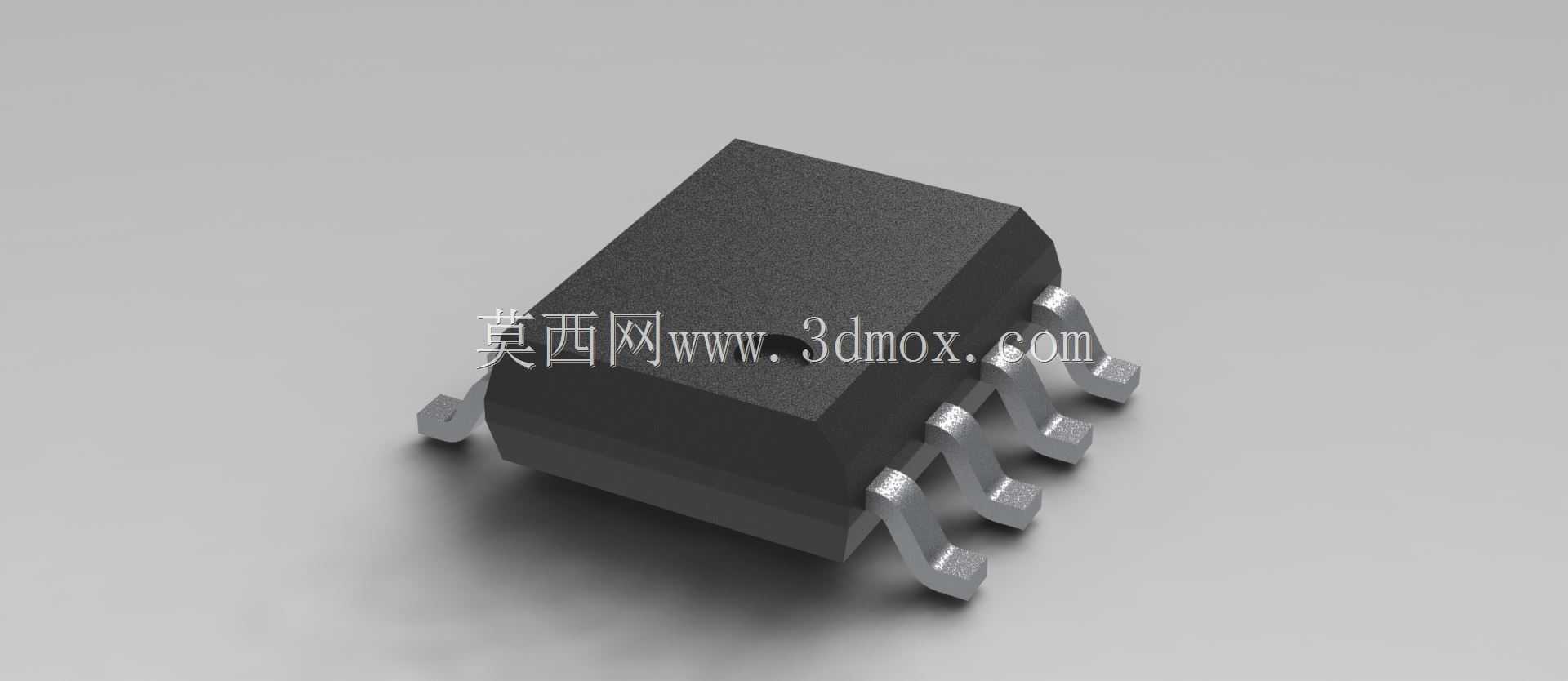

该模型还原的是采用SOIC小外形贴片封装的PIC系列微控制器实体结构，这类封装芯片是当前工业控制、消费电子、嵌入式开发领域应用极为广泛的核心控制元件，常被用于智能小家电主控板、工业传感器信号处理模块、小型物联网终端节点、车载辅助电子单元等场景中，承担逻辑运算、外设控制、信号收发处理的核心功能，是各类紧凑型电子设备实现智能化控制的核心载体。从设计层面来看，该模型严格遵循SOIC-8封装的行业通用尺寸规范进行建模，完整还原了塑封主体与鸥翼式引脚的结构特征：黑色环氧塑封主体为方正的梯台造型，表面做了细微的磨砂质感处理，还原真实芯片塑封层的哑光外观，主体边角做了微小的圆弧过渡，避免实际生产中塑封体出现应力开裂的问题。八根引脚沿塑封体两侧对称排布，每根引脚都还原了SOIC封装特有的鸥翼弯折形态，引脚根部与塑封体结合处做了精准的衔接处理，引脚末端的焊接平面平整规则，完全匹配PCB表面贴装工艺的焊接要求，能够直接用于PCB布局阶段的干涉检查、装配模拟工作。建模过程中充分考虑了电子装联的实际需求，对引脚的间距、伸出长度、弯折高度都做了精准还原，引脚间距符合标准SOIC封装的1.27mm节距要求，引脚伸出塑封体的长度、引脚底部到塑封体顶面的高度都贴合行业通用的封装尺寸边界，能够帮助硬件工程师在进行PCB Layout时准确评估元件的占位空间，提前规避元件与周边结构件、 tall电容等 taller元件的装配干涉问题，也可用于SMT贴装工序的吸嘴取件模拟、焊盘钢网开孔的参考校验。模型同时还原了芯片塑封体表面的细微凹陷定位标记特征，能够帮助生产环节快速识别芯片的引脚1方向，避免贴装时出现反向焊接的工艺问题。整体模型结构完整，细节还原度高，既可以用于电子类产品的结构装配验证，也可作为教学演示素材帮助初学者理解贴片集成电路的封装形态与装联要求，在产品开发的样机验证阶段，该模型还可用于结构手板的装配适配测试，提前确认芯片与外壳、散热结构之间的间隙是否满足安规与散热要求，减少实际打样的迭代次数，缩短产品开发周期。
