直插式多圈微调电位计3296结构设计

这款直插式多圈微调电位计是面向电子电路调试、参数校准场景开发的小型可调电阻元件，广泛应用在消费电子控制板、工业传感信号调理模块、电源调压回路、仪器仪表校准电路中，主要承担电路参数微调、信号分压校准、阈值电压设定、增益系数调整的作用，是小空间板载电路里实现精准参数匹配的核心无源元件。

从实际使用场景来看，这类电位计通常在电路板完成SMT或波峰焊接后，由调试人员通过顶部的一字调节槽，使用小型无感螺丝刀旋转调节，多圈调节的结构可以实现极高的调整精度，避免单圈电位计调节粒度过粗、参数难以精准匹配的问题。在实际电路工作中，它可以通过改变自身接入回路的电阻值，调整分压节点的电压参数，或是改变RC回路的时间常数，亦或是调整运算放大器的反馈系数，最终实现电路工作状态的精准校准，让整块电路板的工作参数符合设计预期，抵消元器件本身的参数离散性带来的性能偏差。

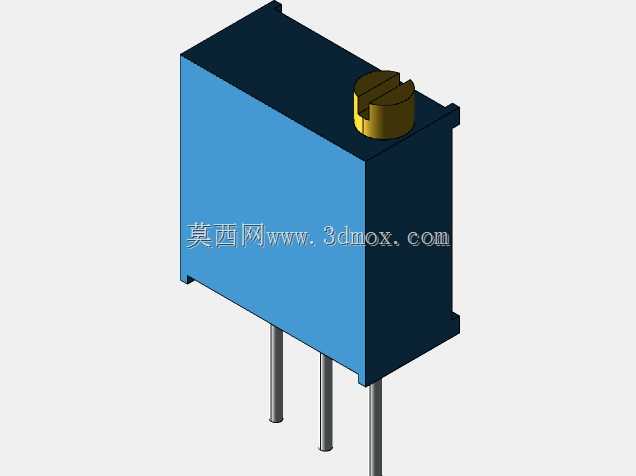

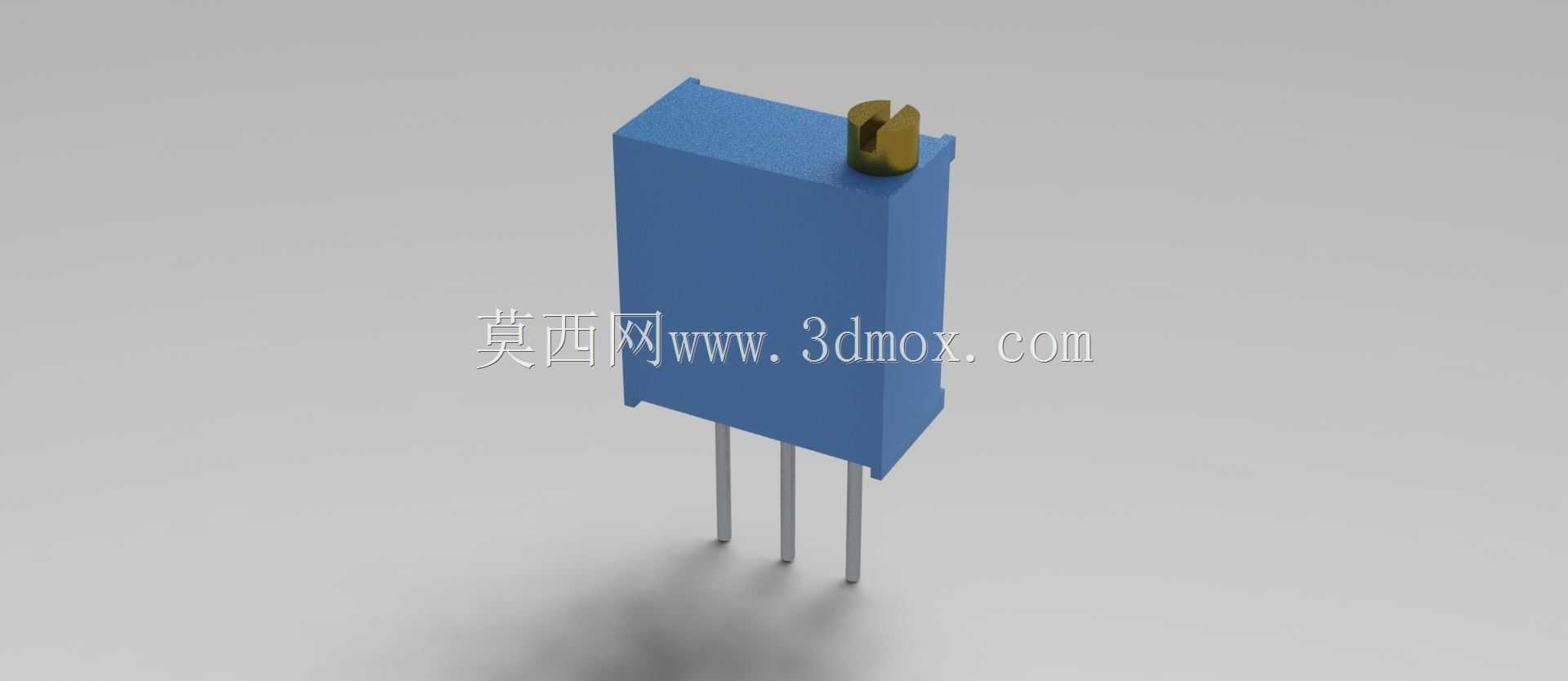

在产品功能特性上，这款电位计采用立式直插三脚结构，三个引脚分别对应电阻体两端的固定端与中间的滑动抽头端，顶部的一字调节槽与内部的精密螺纹传动结构相连，旋转调节时滑动触点会沿着电阻体做线性位移，实现电阻值的连续平滑调整，多圈的调节行程可以让每一圈旋转对应的电阻变化量控制在极小范围，保证微调的精度。蓝色的绝缘外壳采用耐高温工程塑料注塑成型，可以耐受波峰焊时的高温冲击，同时为内部的电阻体与滑动结构提供机械防护，避免外界灰尘、潮气侵入导致接触不良，顶部的金属调节端采用耐磨铜合金材质，反复调节也不会出现槽口磨损打滑的问题，三根直插引脚采用镀锡铜材质，具备良好的可焊性与机械强度，焊接后可以牢固固定在PCB板上。

在设计思路上，这款电位计充分考虑了板载安装的空间限制，整体采用窄长立式结构，横向占用的PCB板面积极小，可以在排布密集的电路板上灵活布置，不会与周边的电容、芯片等元件产生空间干涉。设计时严格控制了引脚的间距与伸出长度，引脚间距符合通用直插元件的标准网格尺寸，可以直接适配标准2.54mm间距的PCB焊盘设计，不需要额外定制特殊焊盘，降低电路板的设计难度。外壳的外形做了防呆设计，元件本体的外形可以配合PCB丝印的安装标识，避免插件时出现引脚方向接反的问题。

从外形尺寸与安装边界来看，这款电位计整体为长方体立式结构，本体宽度控制在极小范围，安装后在PCB板上方的高度符合常规板载元件的高度限制，不会与设备内部的结构件、外壳产生干涉；三根引脚的长度预留了足够的焊接余量，既可以适应不同厚度的PCB板，也能在波峰焊时保证焊锡充分浸润，形成可靠的焊接点；顶部调节端的位置突出于本体顶面，调节时螺丝刀可以顺畅对准槽口，不需要额外预留过大的上方操作空间，即使周边有高度稍低的元件，也不会影响调节操作。整体结构紧凑可靠，兼顾了安装便利性、调节精度与长期使用的稳定性，能够满足各类小空间板载电路的参数微调需求。
